西門子S7-200 PLC高速計數功能除用于常見的運動控制系統轉速測量之外，在流量計量方面也有著廣泛的用途。

由于PLC內部沒有相應的算法來計算頻率，因此，測定脈沖輸出信號的流量計的瞬時流量就需要在STEP 7 Micro/WIN SMART中通過以下三部分編程來實現：

1、定義高速計數器計數流量計輸出脈沖；

3、計算高速輸入脈沖頻率并通過流量換算公式：瞬時流量(ml/s)=脈沖頻率（pulse/s）÷脈沖當量（pulse/ml）計算瞬時流量。

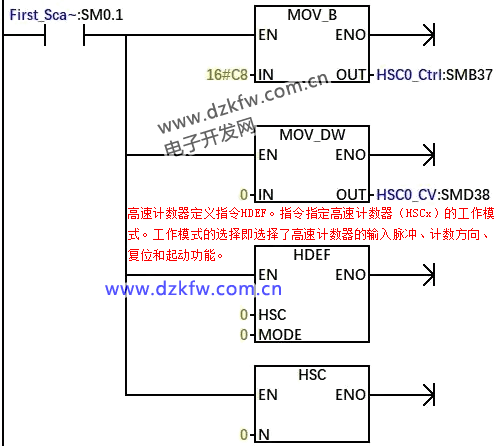

脈沖輸出信號的流量計適用于單相計數，因此在主程序中定義高速計數器模式0，將HSC0的控制字節SMB37賦值16#C8，啟用高速計數器、更新初始值、設定計數方向?yàn)樵鲇?jì)數，并使用SM0.1初始化高速計數器。如下圖所示：

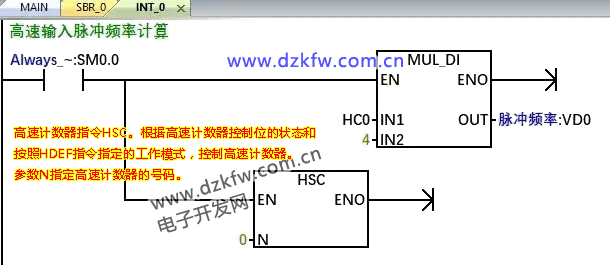

為保證瞬時流量的準確性及實時性，須按照一定的時間間隔采集高速輸入脈沖。示例中采用定時中斷0每隔250ms更新高速輸入脈沖值HC0，并在中斷程序中應用該數值運算得到高速輸入脈沖頻率。

參考流量換算公式，在中斷程序中通過編程運算即可計算出瞬時流量。
