一說到Modbus通信大家肯定第一時間會想到Modbus RTU通信就是串口485通信，那么不知Modbus通信還有以太網TCP通信功能，Modbus TCP比Modbus RTU方便的多，以太網通訊肯定要比串口方便的多，好，話不對說，下面就為大家來解析Modbus TCP通信。

一、準備工具

1. 一臺ST40 CPU

2. 一臺ST20 CPU

3. 一臺交換機

4. 若干網線

5. 一臺電腦（筆記本、臺式都可以）

二、硬件配置

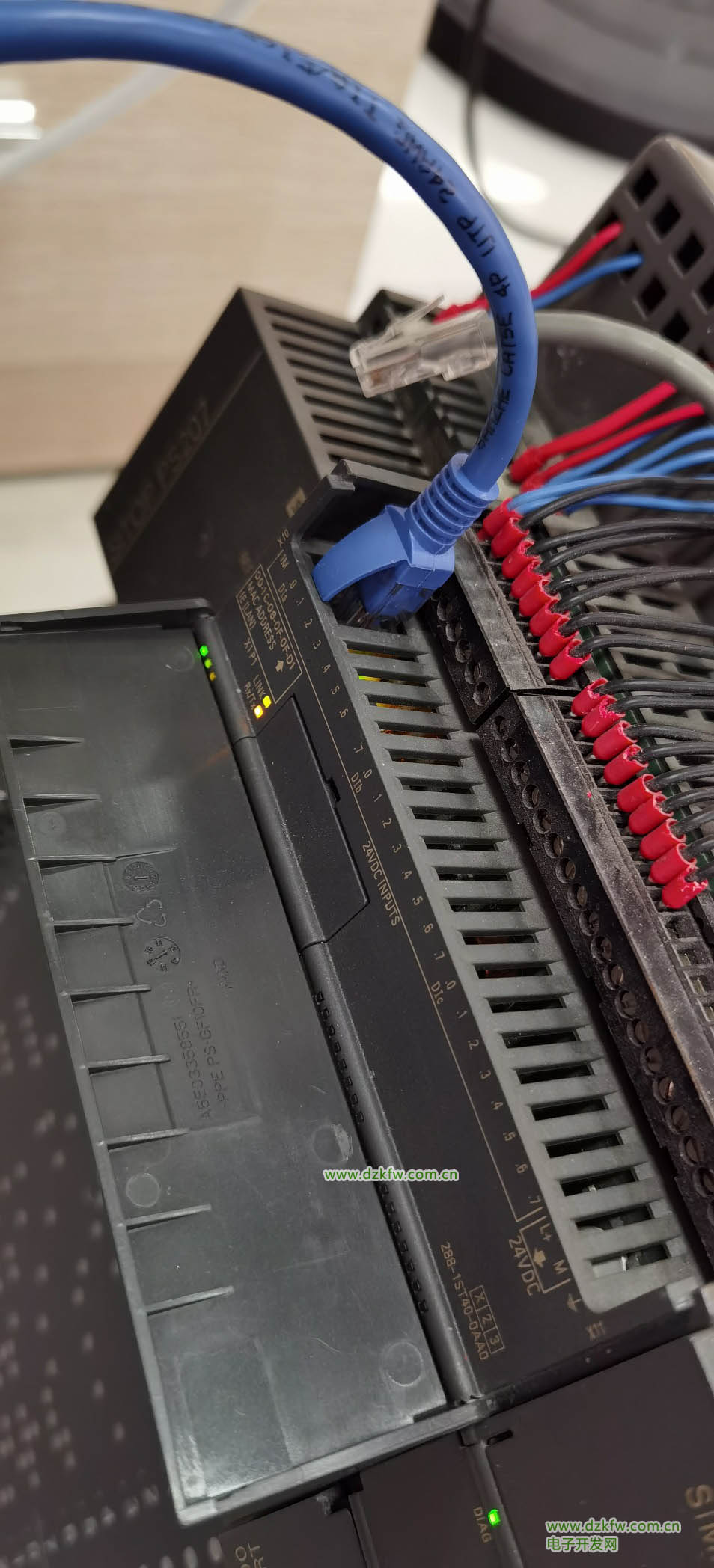

第一步：（用交換機把ST40與ST20PLC相連接）

三、組態Modbus TCP客戶端

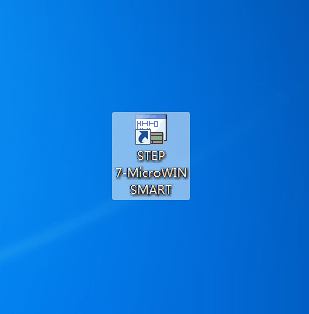

第一步：（在桌面打開STEP 7-MicroWIN SMART編程軟件）

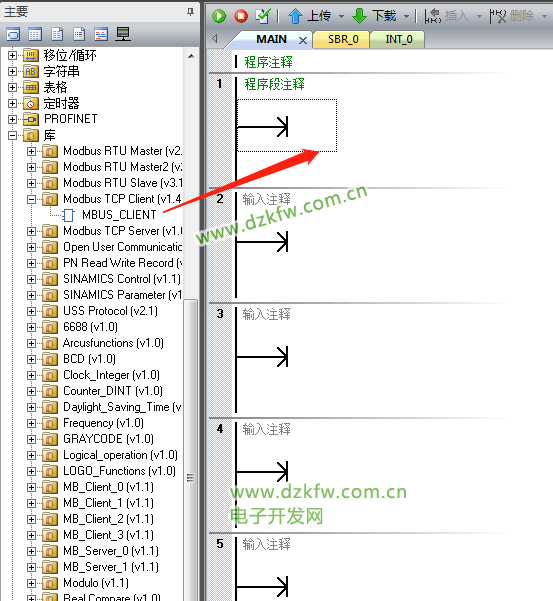

第二步：（在左側項目樹庫指令從庫文件夾下找到Modbus TCP客戶端指令 MBUS_CLIENT，把它拖拽出來到程序段中）

第三步：（配置MBUS_CLIENT指令）

MBUS_CLIENT客戶端指令各引腳填寫如下：

概念：EN：使能端，給EN使能來接通MBUS_CLIENT客戶端指令。

填寫：使用SM0.0一直為1接通。

概念：Req：Req 參數允許程序向服務器發送 Modbus 請求。

填寫：使用SM0.0一直為1接通，一直向服務器發送請求。

概念：Connect：Connect 參數允許程序連接到 Modbus 服務器設備或斷開與此設備的連接。

填寫：使用SM0.0一直為1接通，一直允許連接。

概念：IPAddr1—IPAddr4是服務器IP地址，對方PLC通信的IP地址

填寫：IPAddr1：192  IPAddr2：168  IPAddr3：0  IPAddr4：20  IPAddr1—IPAddr4：192.168.0.20。

概念：IP_Port：客戶端嘗試連接、且隨后使用 Modbus TCP 進行通信的服務器的端口號，默認值：502

填寫：這里填寫默認值502即可。

概念：RW：分配請求類型（讀取或?qū)懭耄�，其�?0 = 讀取，1 = 寫入

填寫：0讀取，如果是寫就填寫1，這里呢？只讀所以填寫0。

概念：Addr：Modbus 起始地址：分配要通過 MBUS_CLIENT 進行訪問的數據的起始地址。

填寫：這里填寫40001寄存器起始地址，不知道的可以參考Modbus 功能表參數。

概念：Count：要進行讀寫的參數數據長度，就是數據地址個數。

填寫：4個，讀四個地址。

概念：DataPtr：數據寄存器地址指針，指向本地用于讀/寫操作的數據地址區域的首地址。

填寫：&VB10，地址前面一定要加指針符號（&），否則無效哦！

概念：Done：完成位，程序塊指令執行完畢會輸出完成位，這里的完成位還可以使用它做輪詢哦！

填寫：只能填寫位地址，這里填寫V0.3。

概念：Error：錯誤位，當程序塊或通信出錯錯誤時，Error會輸出錯誤代碼，可以根據這個錯誤代碼來查找具體的錯誤信息，以便解除故障。

填寫：只能填寫位地址，這里填寫MB2。

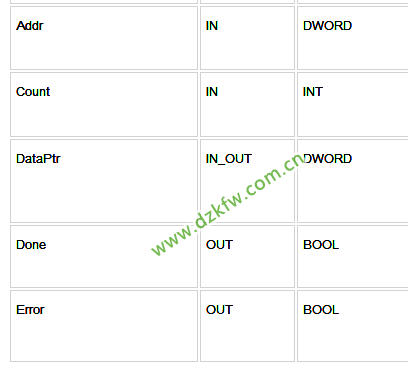

MBUS_CLIENT客戶端指令各引腳填寫數據類型如下：

四、組態Modbus TCP服務器

第一步：（在桌面打開STEP 7-MicroWIN SMART編程軟件）

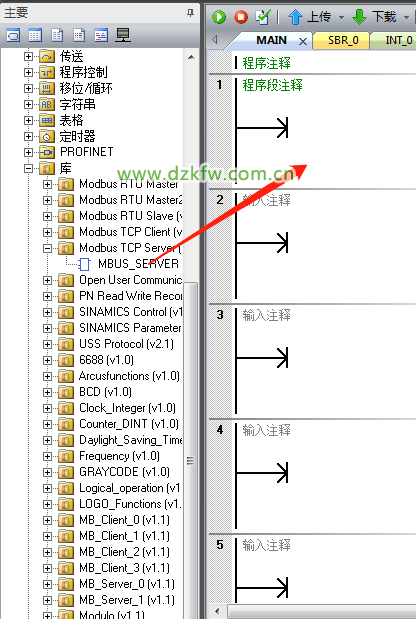

第二步：（在左側項目樹庫指令從庫文件夾下找Modbus TCP服務器指令MBUS_SERVER，把它拖拽出來到程序段中）

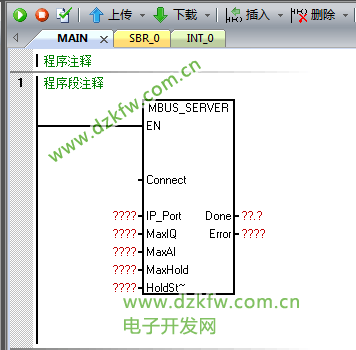

第三步：（配置MBUS_SERVER指令）

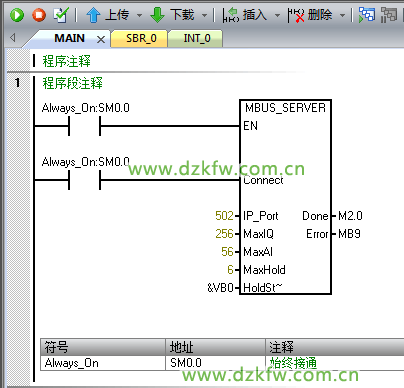

MBUS_SERVER服務器指令各引腳填寫如下：

概念：EN：使能端，給EN使能來接通MBUS_SERVER服務器指令。

填寫：使用SM0.0一直為1來接通它。

概念：Connect：1：服務器接受來自客戶端的請求；=0：服務器可以斷開已經建立的連接

填寫：使用SM0.0一直為1。

概念：IP_Port：服務器本地端口號

填寫：這里和客戶端一致，填寫502。

概念：MaxIQ：對應數字量輸入/輸出點對應Modbus 地址參數，可設置范圍：0-256，0表示禁用對輸入和輸出的所有讀取和寫入，建議將 MaxIQ 值設置為 256。

填寫：256建議范圍。

概念：MaxAI：對應模擬量輸入?yún)��?shù)對應Modbus 地址參數，可設置范圍：0-56，0表示禁用對模擬量輸入的讀取，對于 CPU CR40 和 CR60，為 0

對于所有其它 CPU 型號，為56。

填寫：56所以型號都可以。

概念：MaxHold：用于 Modbus 地址V 存儲器中的字保持寄存器數，例如，如果要允許 Modbus 客戶端訪問 2000 字節的 V 存儲器，則將 MaxHold 的值設置為 1000 字（保持寄存器）。

填寫：這里只需要訪問4個字節就可以，所以填寫4。

概念：HoldStart：指向 V 存儲器中保持寄存器起始位置的指針，簡單理解是服務器寫入到客戶端的地址。

填寫：&VB0地址前面一定要加指針符號（&），否則無效哦！

概念：Done：完成位，程序塊指令執行完畢會輸出完成位，這里的完成位還可以使用它做輪詢哦！

填寫：只能填寫位地址，這里填寫M2.0。

概念：Error：錯誤位，當程序塊或通信出錯錯誤時，Error會輸出錯誤代碼，可以根據這個錯誤代碼來查找具體的錯誤信息，以便解除故障。

填寫：只能填寫位地址，這里填寫MB9。

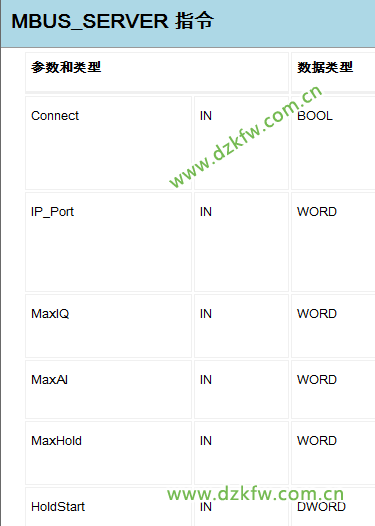

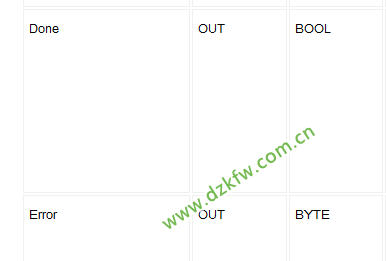

MBUS_SERVER客戶端指令各引腳填寫數據類型如下：

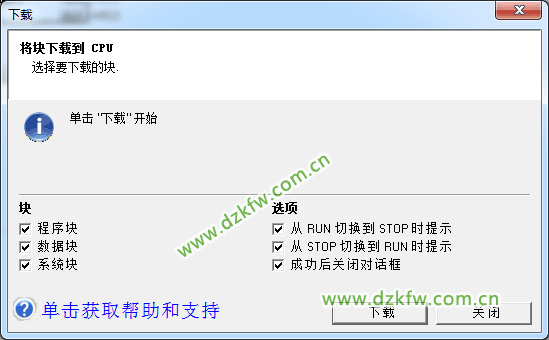

五、下載程序

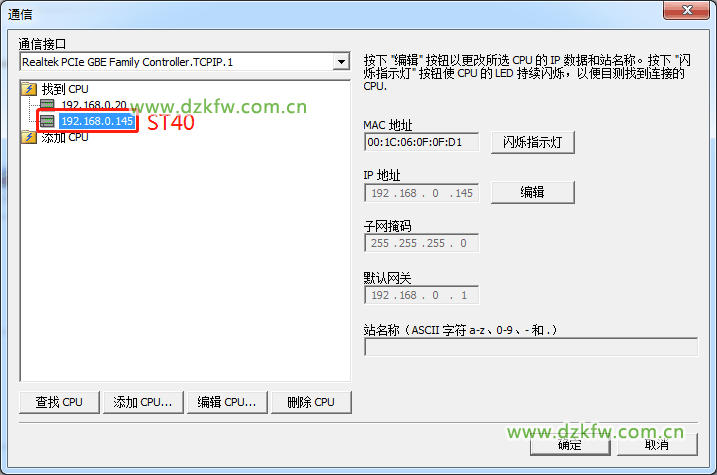

第一步：（下載ST40客戶端）

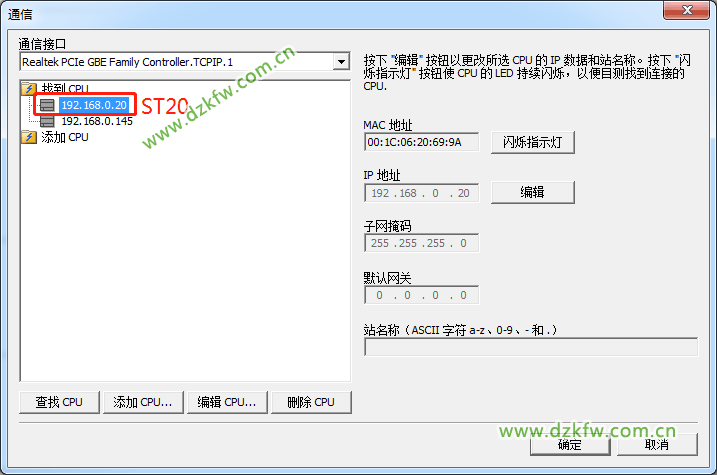

第二步：（下載ST20服務器）

六、監視并讀取數據

第一步：（同時監視ST40客戶端與ST20服務器）

第二步：（服務器寫數據，客戶端讀取數據）

ST40 （客戶端）讀ST20（服務器）數據

ST40（VW10）= ST20（VW0）  ST40（VW12）= ST20（VW2）

ST40（VW14）= ST20（VW4）  ST40（VW16）= ST20（VW6）

  ST20寫 ：VW0  VW2  VW4  VW6寫四個地址，分別為：VW0：（4） VW2：（6）         VW4：（12） VW6：（48）。

  ST40讀：VW10  VW12  VW14  VW16讀四個地址，分別為：VW10：（4） VW12：（6）VW14：（12） VW16：（48）

那么此時此刻兩臺S7-200SMART PLC Modbus TCP（客戶端、服務器）互相通信就已經完成了，不知各位大佬學會了木有！

以上知識點大家都理解并且掌握了嘛？如果你還百思不得其解的？可以在上述文章找答案！
