哈嘍，大家中午好呀~今天給大家介紹西門子的PLC。

一、位邏輯指令

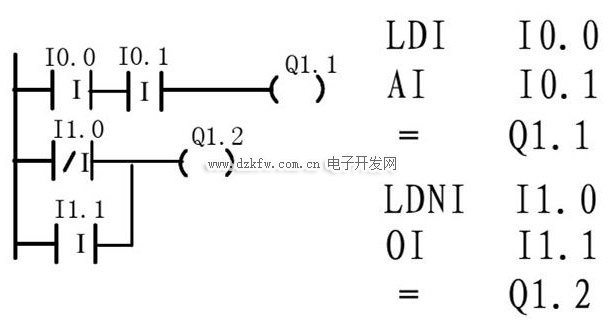

（一）觸點及線圈指令

 PLC梯形圖語言的編程原則

1、梯形圖由多個梯級組成，每個線圈可構成一個梯級，每個梯級有多條支路，每個梯級代表一個邏輯方程；

2、梯形圖中的繼電器、接點、線圈不是物理的，是PLC存儲器中的位(1=0N；0=0FF)；編程時常開/常閉接點可無限次引用，線圈輸出只能是一次；

3、梯形圖中流過的不是物理電流而是“概念電流”，只能從左向右流；

4、用戶程序的運算是根據PLC的輸入/輸出映象寄存器中的內容，邏輯運算結果可以立即被后面的程序使用；

5、PLC的內部繼電器不能做控制用，只能存放邏輯控制的中間狀態；

6、輸出線圈不能直接驅動現場的執行元件，通過I/模塊上的功率器件來驅動。

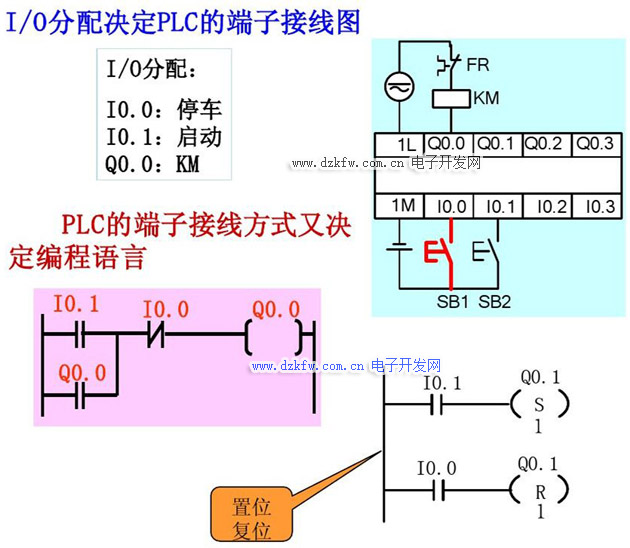

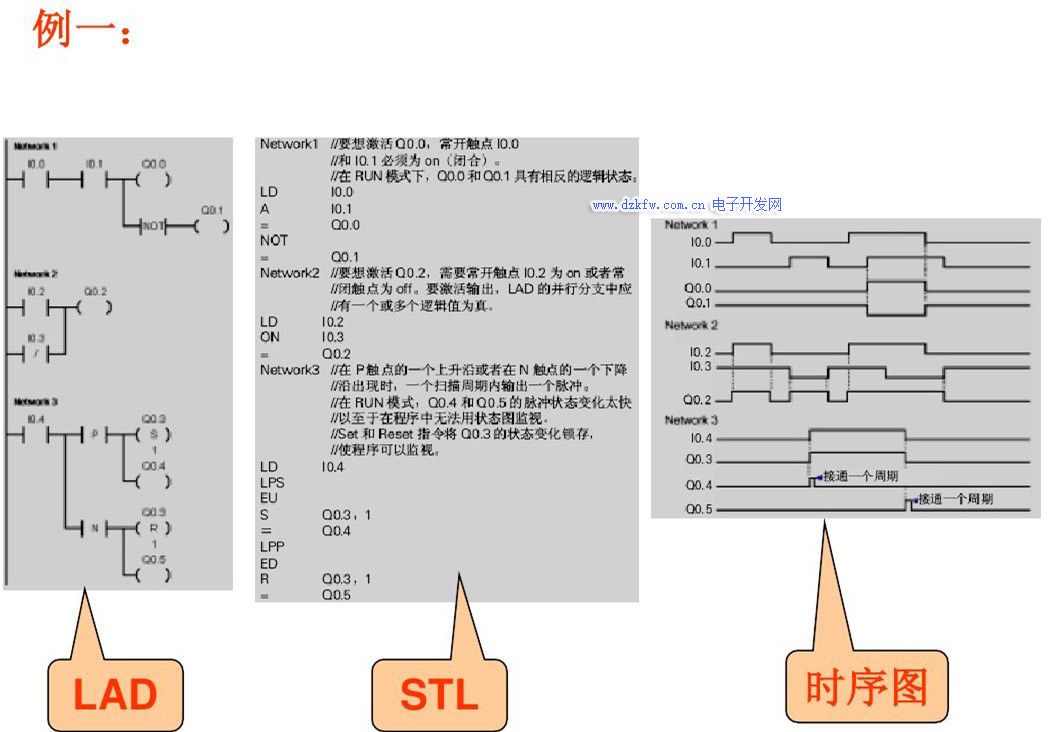

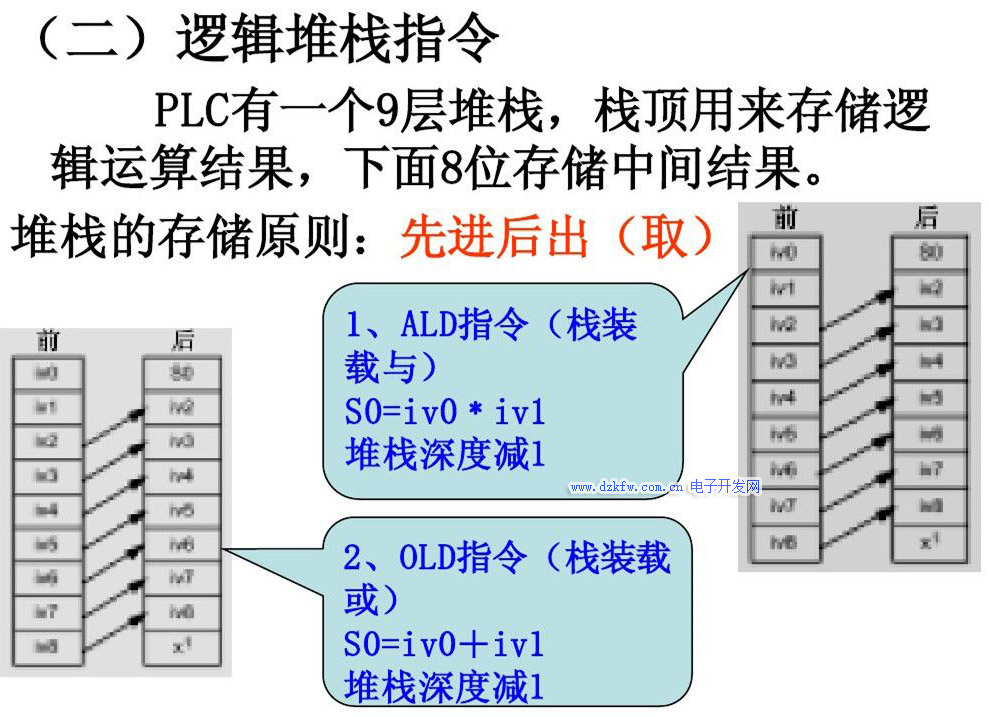

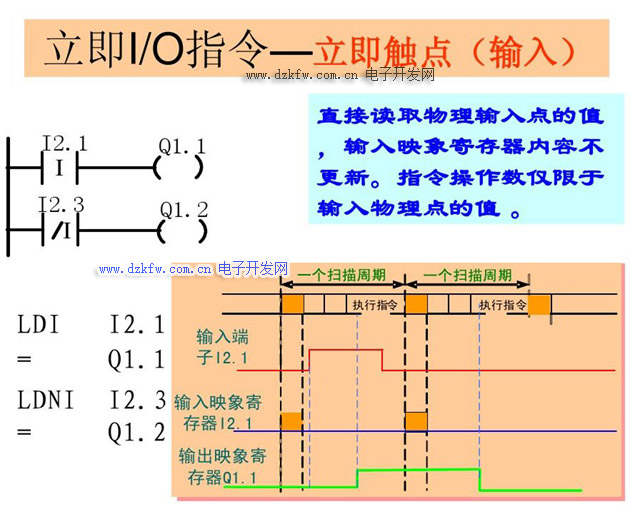

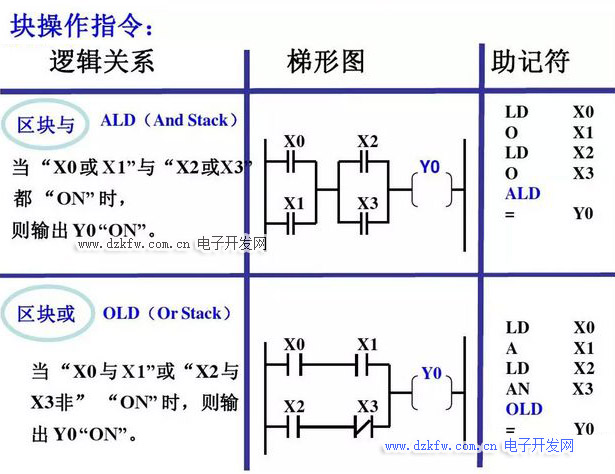

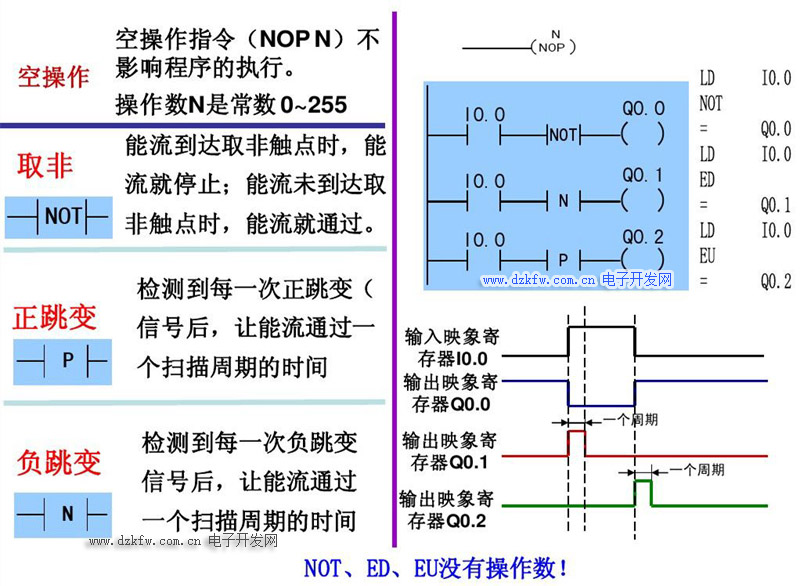

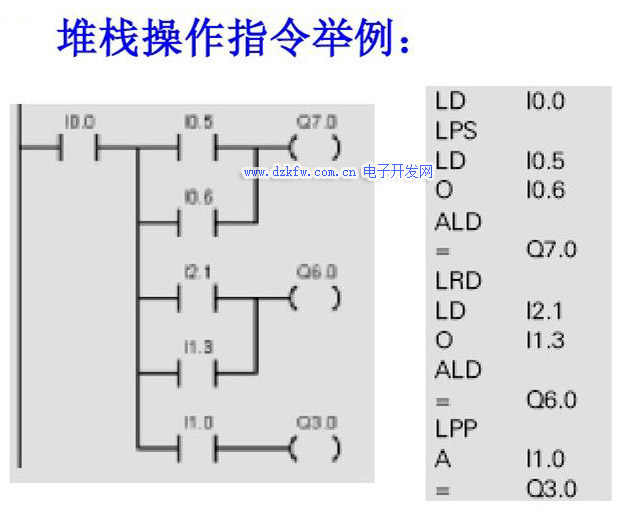

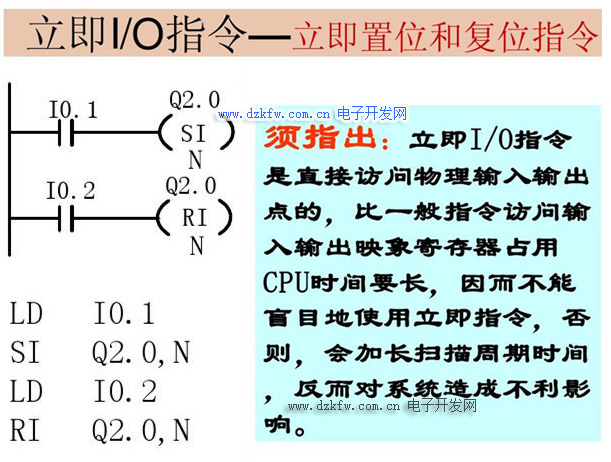

基本邏輯指令以位邏輯操作為主，在位邏輯指令中，除非有特殊說明，操作數的有效區域?yàn)椋篒、Q、M、SM、T、C、V、S、L且數據類型為BOOL觸點和線圈指令又分為：標準指令、立即指令、取反指令、正(負)跳變指令。

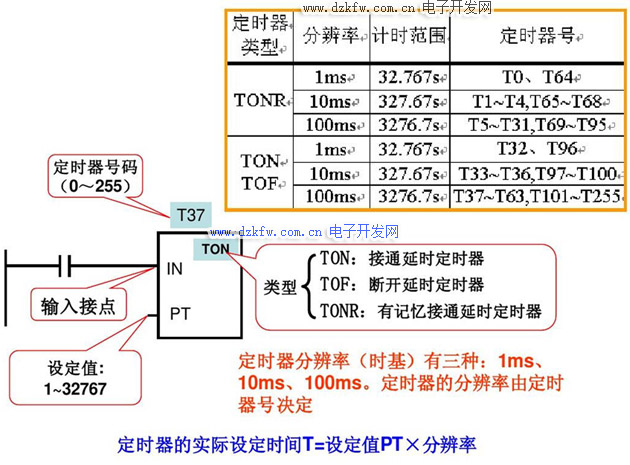

二、定時器指令

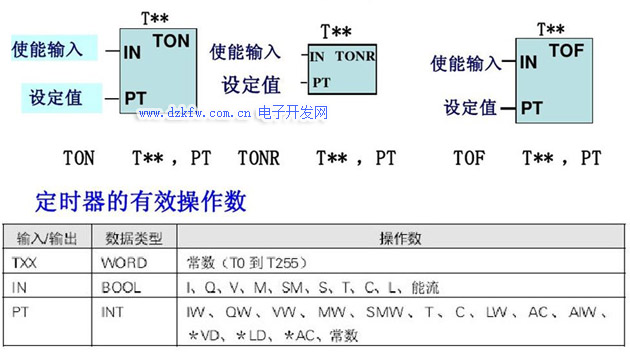

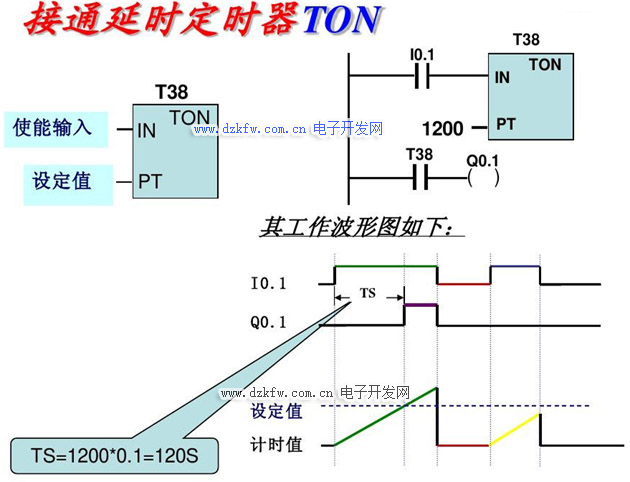

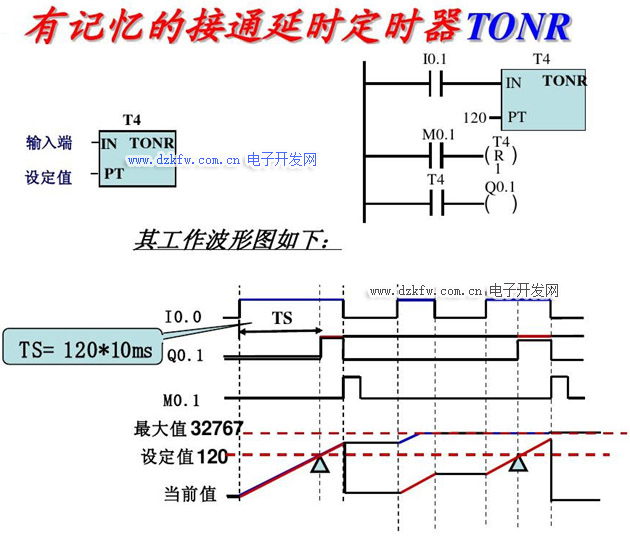

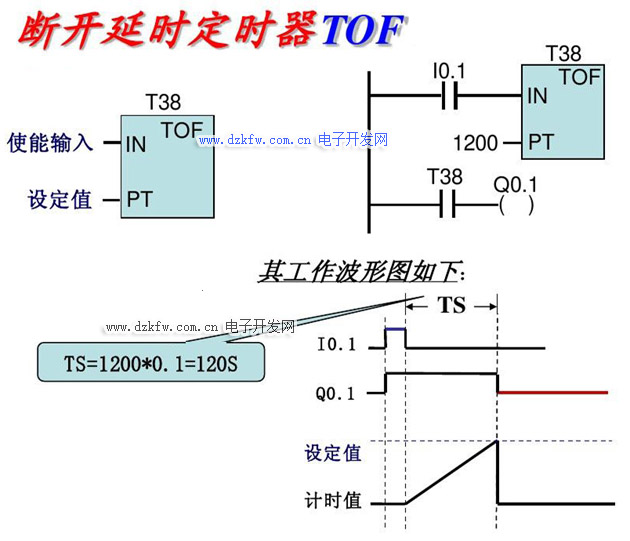

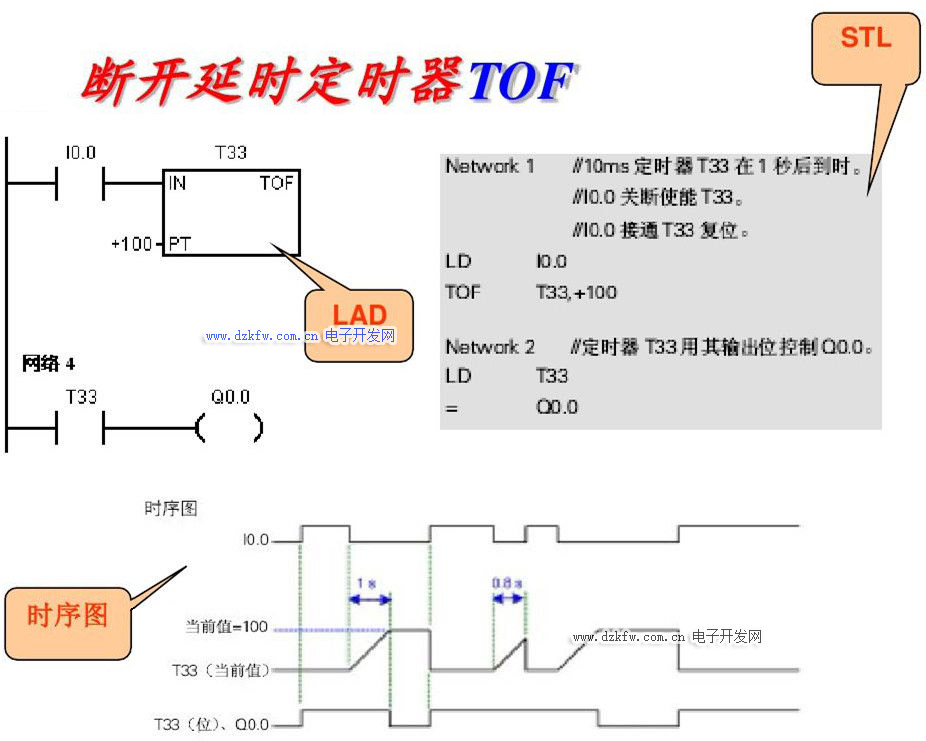

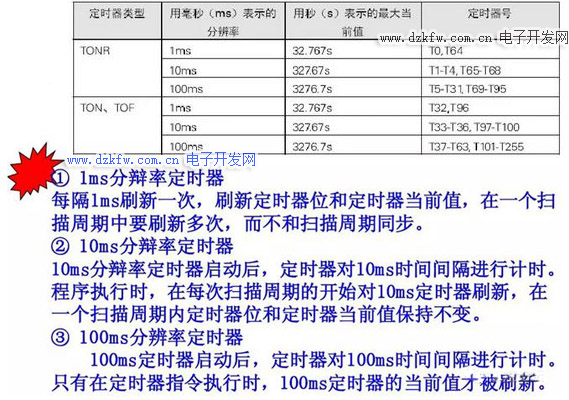

包括：接通延時定時器（TON）、有記憶的接通延時（保持型）定時器（TONR）、斷開延時定時器（TOF）。S7-200有256個定時器（T0~T255）。

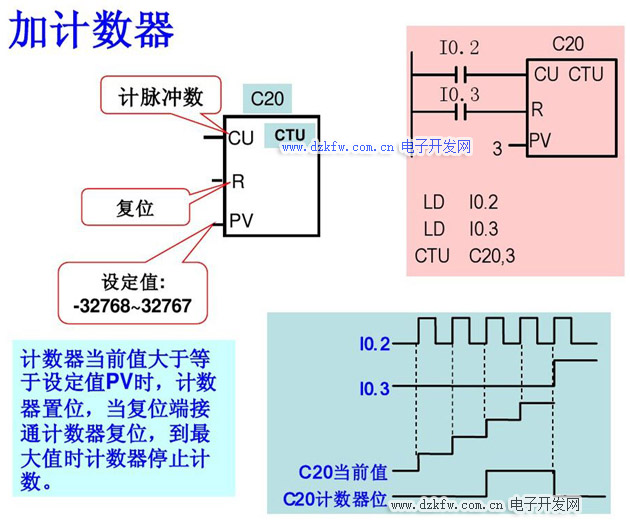

三、計數器指令

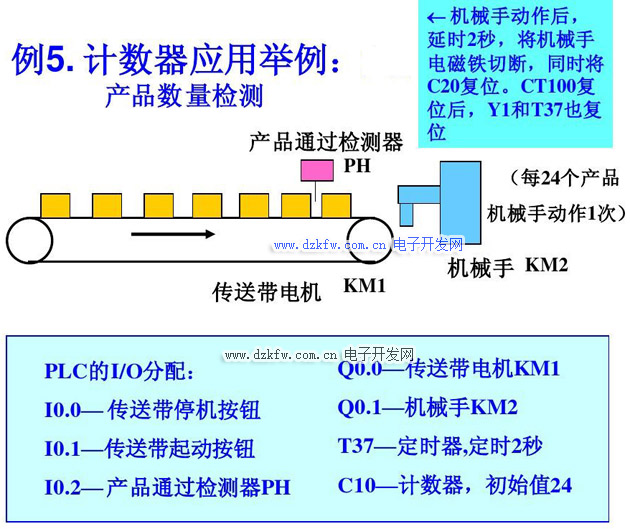

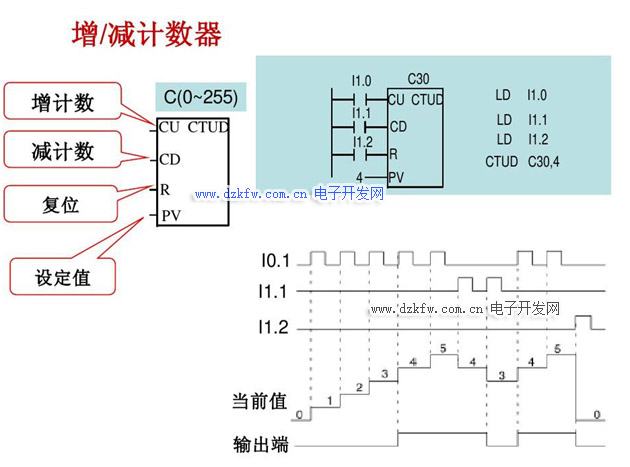

包括：加計數CTU、減計數CTD和加/減計數CTUD總共有256個(C0~C255)。計數器是對PLC內部的時鐘脈沖進行計數，而計數器是對外部的或由程序產生的計數脈沖進行計數。計數器累計計數的當前值(16位有符號整數)，它存放在計數器的16位當前值寄存器中。

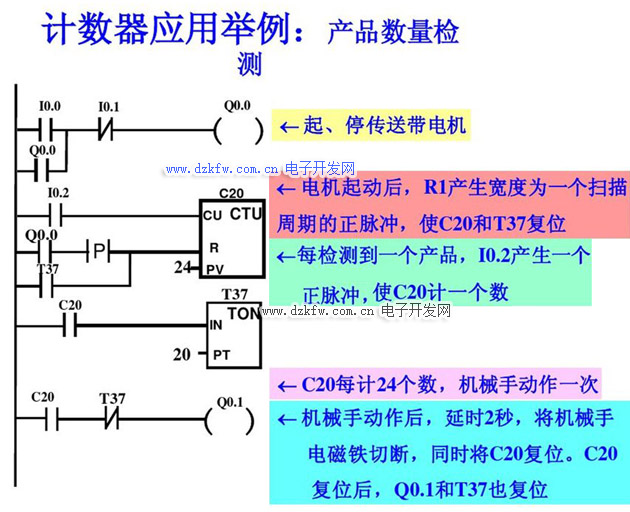

每個計數器只有一個16位的當前值寄存器地址。在一個程序中，同一計數器號不要重復使用，更不可分配給幾個不同類型的計數器。
