PLC存儲器是PLC幾大構成之一，本文以西門子S7-200PLC 存儲器為例說明，西門子plc的 S7-200系列plc有3 個存儲區，分別為程序區、系統區和數據區。

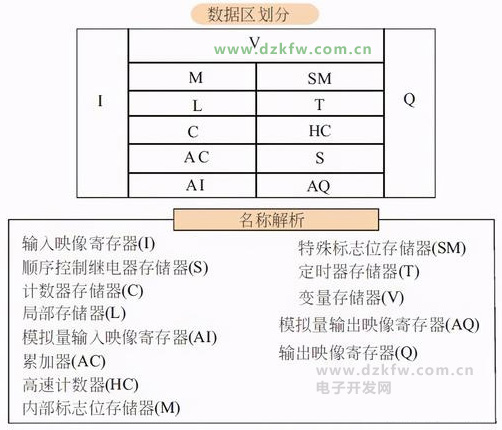

PLC存儲器數據區劃分和PLC存儲器名稱

程序區用來存儲用戶程序，存儲器為EEPROM；

系統區用來存儲PLC 配置結構的參數如PLC 主機和擴展模塊I/O 的配置和編制、PLC 站地址等，存儲器為EEPROM。

數據區是用戶程序執行過程中的內部工作區域。該區域用來存儲工作數據和作為寄存器使用，存儲器為EEPROM 和RAM

各個存儲區以CPU222剖析。

一、輸入映像寄存器（I）

用來接收外部輸入信號，工程上經常將其稱為輸入繼電器。

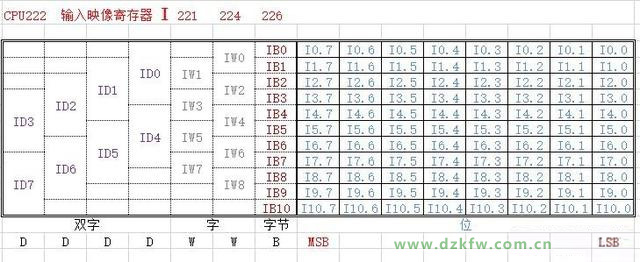

CPU222輸入映像寄存器地址

二、輸出映像寄存器（Q）

PLC 向外部負載發出控制命令，工程上經常將其稱為輸出繼電器。

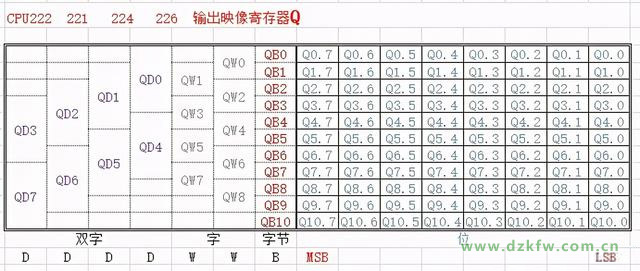

輸出映像寄存器（Q）

三、內部標志位存儲器（M）

內部標志位存儲器在實際工程中常稱作輔助繼電器，作用相當于繼電器控制電路中的

中間繼電器，它用于存放中間操作狀態或存儲其他相關數據。

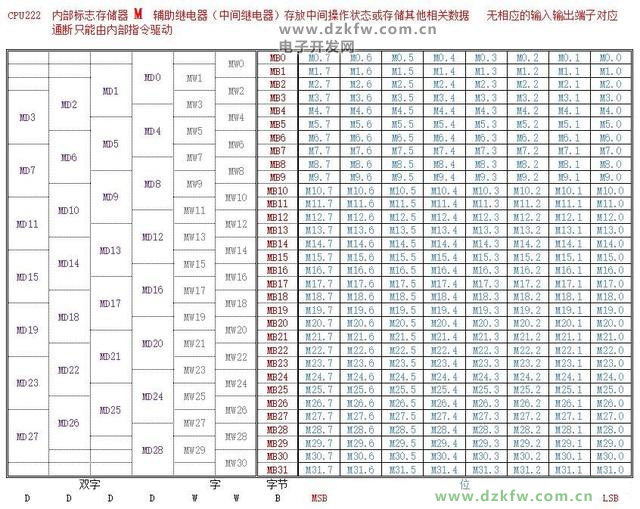

內部標志位存儲器（M）

四、特殊標志位存儲器（SM）

用來存儲系統的狀態變量與有關控制參數和信息。用于CPU 與用戶之間的信息交換，

其位地址有效范圍為SM0.0 ～ SM179.7，共有180 個字節，其中SM0.0 ～ SM29.7 這30 個字節為只讀型區域，用戶只能使用其觸點。

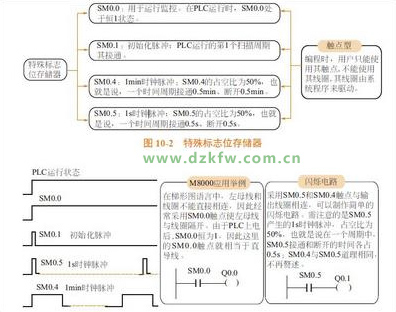

特殊標志位存儲器（SM）

五、順序控制繼電器存儲器（S）

順序控制繼電器用于順序控制（也稱步進控制），與輔助繼電器一樣也是順序控制編程

中的重要編程元件之一，它通常與順序控制繼電器指令（也稱步進指令）聯用以實現順序控

制編程。

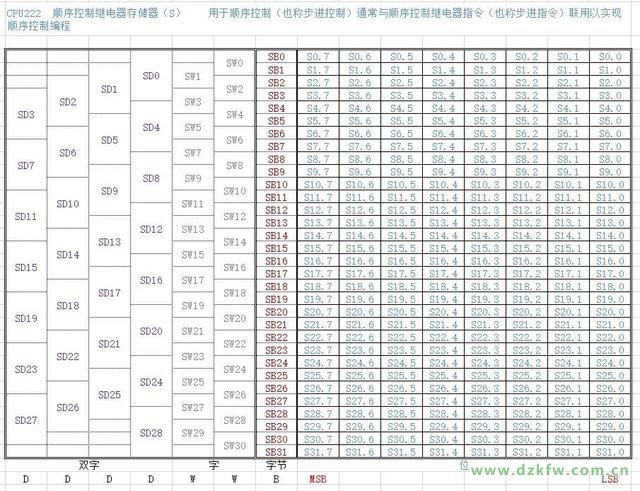

順序控制繼電器存儲器（S）

六、其它。

諸如：變量存儲器（V）定時器存儲器（T）計數器存儲器（C）高速計數器（HC）累加器（AC）局部存儲器（L）模擬量輸入映像寄存器（AI）模擬量輸出映像寄存器（AQ）



變量存儲器（V）

變量存儲器V 與局部存儲器十分相似，只不過變量存儲器存放的是全局變量，它用在程序

執行的控制過程中，控制操作中間結果或其他相關數據。變量存儲器全局有效，全局有效是

指同一個存儲器可以在任意程序分區（主程序、子程序和中斷程序）被訪問。



特殊標志存儲器應用

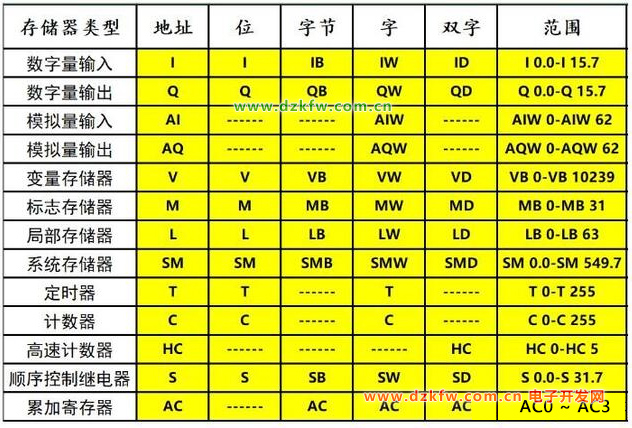

操作數取值范圍

操作數取值范圍

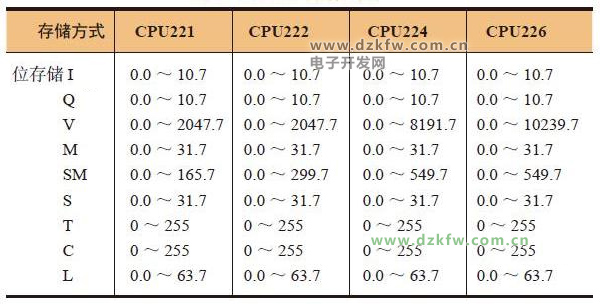

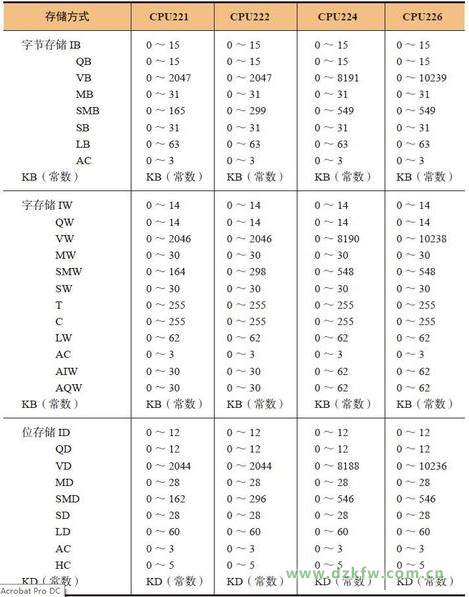

存儲器與范圍
