S_ITR(scale integer to integer to real)：把16位整數乘個系數后轉成32位浮點數。

S_RTR(scale real to real)：把32位浮點數乘個系數后存放到輸出變量中。

S_RTI(scale real to integer) ：把32位浮點數乘個系數后轉成16位整數。

integer：整數，real：實數，scale：縮減，轉成。

1 模擬量應用中的參數

模擬量輸入值：通過AI模塊采集會來的電流或電壓信號；
模擬量上限：采集回來的模擬量最大值，一般為27648；
模擬量下限：采集回來的模擬量最小智，一般為0或5530(5530對應4mA)；
實際值上限：對應傳感器的范圍上限，例如溫度傳感器的測溫上限為100℃；
實際值下限：對應傳感器的范圍下限，例如溫度傳感器的測溫上限為0℃；

2 模擬量計算子程序

該子程序并不默認存放在西門子編程軟件中，需要手動添加該文件。
庫文件下載地址 https://download.csdn.net/download/qq_37424623/85249525

2.1下載后添加到庫中

2.1.1打開庫文件

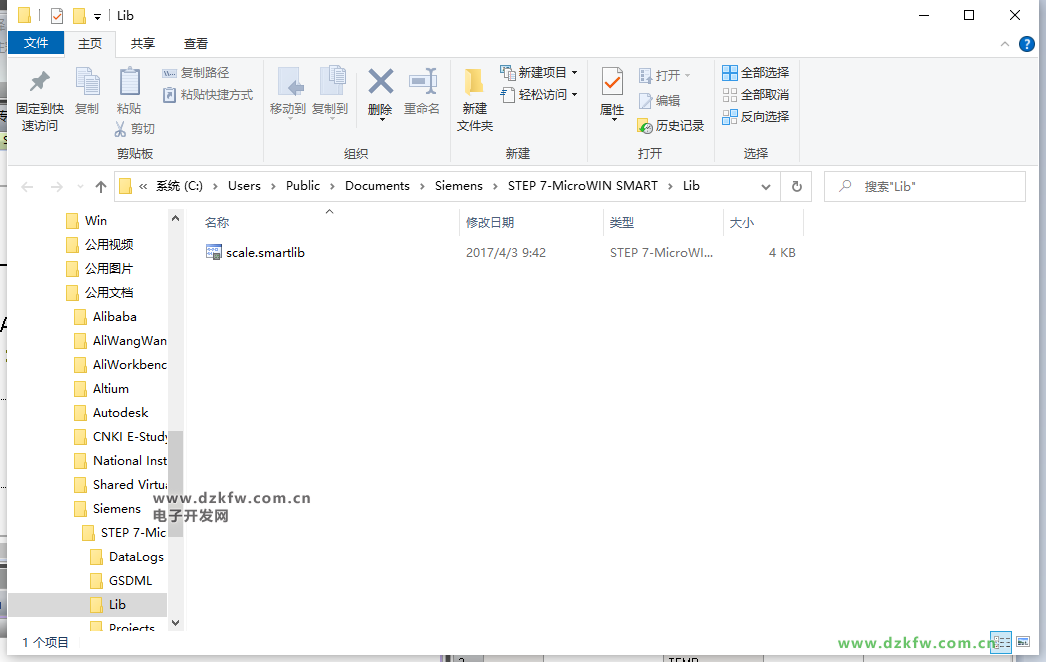

2.1.2 將文件復制到該路徑下

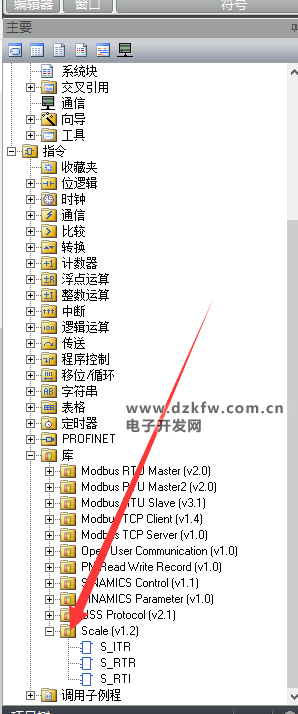

2.1.3 添加完成

3 模擬量子程序計算公式

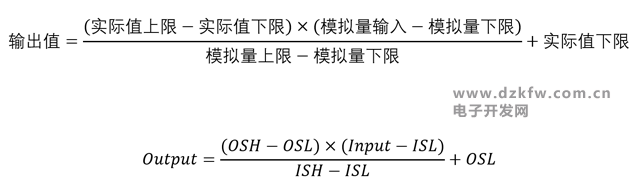

模擬量計算子程序，主要是將一個范圍的值對應到另個范圍中的值。程序代碼中應用的公式如下圖所示。
利用下面公式，自己也可以寫出來這個子程序。
