西門子plc S7-200系列PLC整數加減乘除指令入門教程_算術運算

先來了解下整數計算的加減乘除指令位置以及常用方法：

在上面的加計數器里，用到了ADD_I，而下面的指令是ADD_DI，這是什么原因？

因?yàn)樯厦娴募又噶钶斎氲?個值，與輸出的結構，都沒有超過“字”的計數范圍的上限32767，所以可以使用ADD_I。當輸入值中有超過32767，或運算結果超過這個值時，指令應換成ADD_DI，避免產生數據溢出的情況。

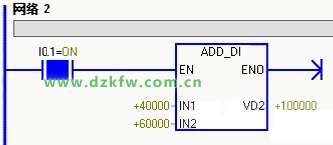

編程上電后，通過輸入，查看到運算結果：

“減法指令”和“乘法指令”并沒有什么區別，主要是注意運算結構，是否會超出運算范圍。

以下重點介紹下“除法指令”，一起來學習下。

DIV 整數相除

DIV指令即兩個整數類型的數據進行除法運算（目標為雙整數，其中高16位字存余數、低16位字存商）。

當條件I0.1接通時，執行指令，執行時VW0的數據/VW2的數據，其運算結果存到VD6中。其中VW6存放余數，VW8放商。

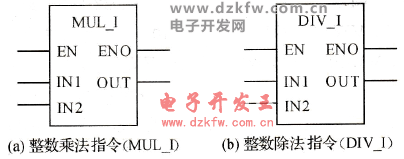

    (1)格式：整數乘法指令(MUL_I)和整數除法指令(DIV_I)的梯形圖如圖6-10所示。


    圖6-10    整數乘法指令(MUL_I)和除法指令(DIV_I)的梯形圖

(2)功能：當使能輸入(EN)有效時，整數乘法指令MUL_I將兩個16位整數IN1和IN2相乘，產生一個16位的結果存放在OUT中，如果運算結果超出16位，則溢出標志SM1.1被置位。整數除法指令DIV_I將兩個1 6位整數IN1和IN2相除(IN1/IN2)，產生一個16位的商存放在OUT中，不保存余數。當乘法運算發生溢出時，運算結果不輸出，同時將SM1.0和SM1.2置0。除數為0時，源操作數不變。

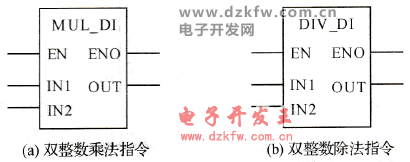

    圖6-11    雙整數乘法和雙整數除法指令的梯形圖
