VB, 8位

VW, 16位

VD, 32位

數據長度不一樣，VD0=VW0+VW2, VW0 = VB0+VB1。
VB,VW,VD是從數據存儲結構上定義的。
按數據類型分有布爾型、短整型、整型、長整型、浮點型等等
布爾型，占1個位，1 Bit
短整型，占8個位，1 Byte,可以是VB, MB。。
整型，占16個位，1Word,可以是VW, MW。。。
長整型，占32個位，2Word,可以是VD, MD。。。
浮點型，占32個位，2Word,可以是VD, MD。。。
對于不同的系統，短整型和整型的長度可能不同。。
在使用MOVE指令的時候，輸入輸出雙方的格式要一致。
vb能夠存最大255, vw最大能夠存65535，vd最大能夠存4294967295,只要能夠滿足你的要 求，能夠存下你的數據不會溢出就可以了！所以你要存的數據只要小于上面說得這些數據就可 以使用相應的變量來保存

S7-200尋址：

因?yàn)镾7-200CPU有四種內存空間，分別為位、字；、字、雙字。所以對應的尋址方式有按 位尋址，按字節尋址，按轉址，按雙轉址。
對字尋址，地址編號為2的倍數，對雙字尋址，地址編號為4的倍數，這樣地址不會相互覆 蓋。
因?yàn)?VW0=VB0+VB1 ,VW2=VB2+VB3.
VD0=VW0+VW2=VB0+VB1+VB2+VB3,VD4=VW4+VW6=VB4+VB5+VB6+VB7.

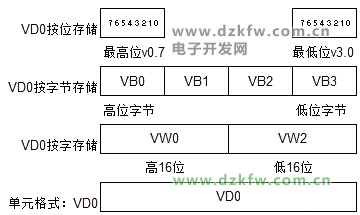

一個雙字=兩個字=四個字節=三十二個位也就是說VD0=VW0+VW2=VB0+VB1+VB2+VB3=v 0.0到V3.7西門子的存儲都是包含關系
丨/〇點分配：
PLC上電后，首先應用編程軟件查看PLC—信息來查看CPU為每個模塊分配的地址，才能 知道每個點對應的地址，這樣才能進行編寫程序（模塊上的每個點不是人為控制的，它們是 CPU分配的）
1位，BOOL型，占1位，例如DB1.DBX0.0, 1字勞占8位，例如DB1.DBB0,字占16位，例如 DB1.DBW0,雙字占32位，例女口DB.DBD0,其中DB1.DBB0包含 DB1.DBX0.0-DB1.DBX0.7, DB.DBW0包含DB1.DBB0和DB1.DBB1, DB.DBD0包含 DB1.DBB0、D巳1.DBB1、DB1.DBB2、DB1.DBB3,這樣可以理解卩馬DBX0.2又寸應顯示 B#16#2,使用16進制表示，那么2進制和16進制如何轉換，例如2用二進制表示表示為0000 0010

西門子PLC遵循“高字節低地址、低字節高地址”的規律 DB1.DBW0表示db1中起始地址為0的第1個字 DB1 .DBW2表示d1中起始地址為0的第2個字 Siemens地址區數據正確的排列順序如下，
0.7 0.6 0.5 0.4 0.3 0.2 0.1 0.0 1.7 1.6 1.5 1.4 1.3 1.2 1.1 1.0 2.7-2.0 3.7
-3.0 DBB0 DBB1 DBB2 DBB3
DBW0 DBW2


DBD0
