話說PLC和變頻器控制一般都是采用通信的控制方式，通信方式一般采用Modbus-RTU（485串口）的通信方式，但我們PLC常用的模擬量是可以控制嗎？模擬量是可以控制的，那么可以控制，該如何設置呢？接下來就帶大家來實現S7-200SMART PLC與HD20變頻器模擬量控制方法。

一、學習目的

本文章是運用S7-200SMART PLC 模擬量庫指令與威綸通觸摸屏基本操作的應用，通過本文章來讓大家對于模擬量庫指令通信的理解與應用以及威綸通觸摸屏基礎應用。

二、設備配置

1.海浦蒙特HD20變頻器一臺

2.S7-200SMART PLC ST40一臺

3.485通訊線一根

4.一臺電機

5.威綸通TK8071ip觸摸屏一臺

三、控制要求

S7-200SMART PLC與海浦蒙特HD20變頻器模擬量通訊控制變頻器寫頻率以及讀取實時頻率、使用外部端子控制變頻器啟停正反轉。

四、接線說明

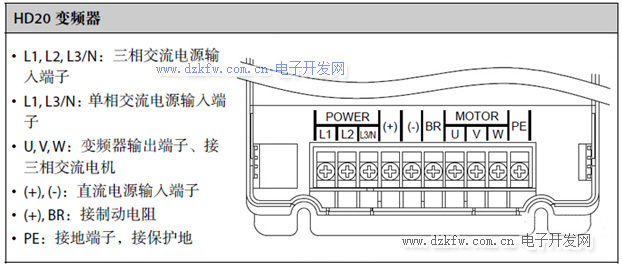

1.電源接L1與L3N（220V）、電源L1/L2/L3N（380V）

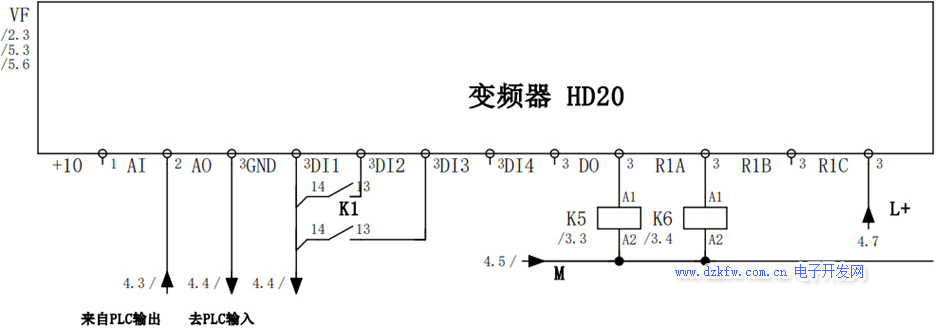

2.HD20變頻器接線圖

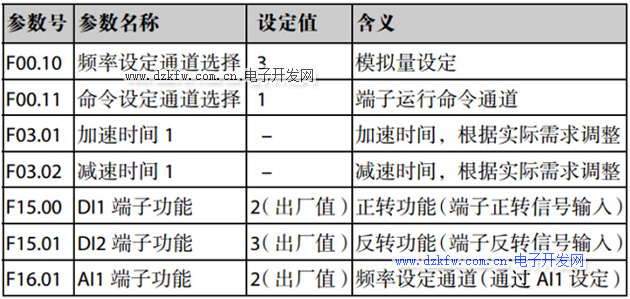

五、設置變頻器參數

變頻器的運行命令給定方式:面板給定、端子給定、通信給定

變頻器的頻率給定方式有:面板給定、通信給定、端子給定、模擬量給定、脈沖給定

F00.10設置為3（頻率模擬量給定3）

F00.11設置為1（端子運行命令給定1）

六、西門子PLC程序編寫

第一步：（通過模擬量給定變頻器頻率）

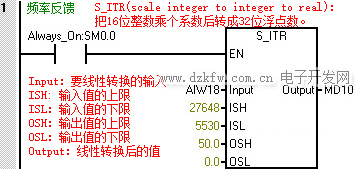

第二步：（通過變頻器模擬量輸出給定PLC反饋當前頻率）

第三步：（Q0.1輸出變頻器正轉FWD、Q0.3輸出變頻器反轉REV）
