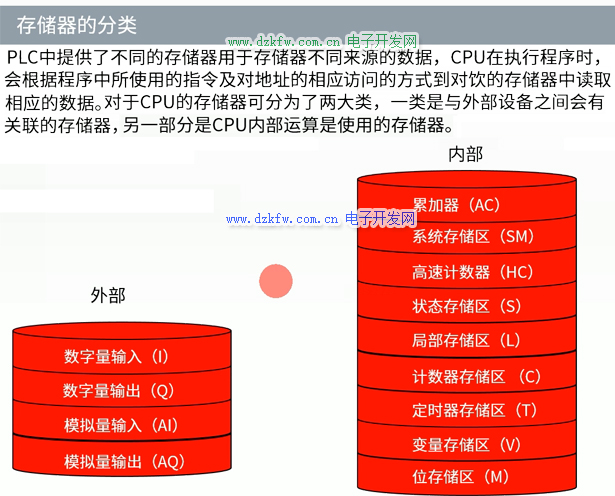

存儲區的類型：

存儲區

（一）數字量輸入和輸出映象區

1．輸入映象寄存器（數字量輸入映象區）（I）

（1）按“位”方式：從I0.0~I15.7，共有128點

（2）按“字節”方式：從IB0~IB15，共有16個字節

（3）按“字”方式：從IW0~IW14，共有8個字

（4）按“雙字”方式：從ID0~ID12，共有4個雙字

2．輸出映像寄存器（Q）

（1）按“位”方式：從Q0.0~I15.7，共有128點

（2）按“字節”方式：從QB0~QB15，共有16個字節

（3）按“字”方式：從QW0~QW14，共有8個字

（4）按“雙字”方式：從QD0~QD12，共有4個雙字

（二）模擬量輸入映象區和輸出映象區

1．模擬量輸入映象區（AI區）

從AIW0~AIW30，共有16個字，總共允許有16路模擬量輸入。

2．模擬量輸出映象區（AQ區）

從AQW0~AQW30，共有16個字，總共允許有16路模擬量輸出。

（三）變量存儲器（V）（相當于內輔繼電器）

（1）按“位”方式：從V0.0~I5119.7，共有40960點。

（2）按“字節”方式：從VB0~VB5119，共有5120個字節

（3）按“字”方式：從VW0~VW5118，共有2560個字

（4）按“雙字”方式：從VD0~VD5116，共有1280個雙字

（四）位存儲器（M）區

（1）按“位”方式：從M0.0~M31.7，共有256點。

（2）按“字節”方式：從MB0~MB31，共有32個字節

（3）按“字”方式：從MW0~MW30，共有16個字

（4）按“雙字”方式：從MD0~MD28，共有8個雙字

（五）順序控制繼電器區（S）

（1）按“位”方式：從S0.0~S31.7，共有256點。

（2）按“字節”方式：從SB0~SB31，共有32個字節

（3）按“字”方式：從SW0~SW30，共有16個字

（4）按“雙字”方式：從SD0~SD28，共有8個雙字

（六）局部存儲器區（L）（相當于內輔繼電器）

（1）按“位”方式：從L0.0~L63.7，共有512點。

（2）按“字節”方式：從LB0~LB63，共有64個字節

（3）按“字”方式：從LW0~LW62，共有32個字

（4）按“雙字”方式：從LD0~LD60，共有16個雙字

（七）定時器存儲器區（T）

T0、T1、……、T255

S7-200有256個定時器。

（八）計數器存儲器區（C）

計數器的編號：

C0、C1、……、C255

（九）高速計數器區（HSC）

高速計數器的編號為：HSC0、HSC1、……、HSC5。

分別對應HC0，HC1

（十）累加器區（AC）

S7-200CPU提供了4個32位累加器（AC0、AC1、AC2、AC3）。

尋址方式

直接尋址

直接指定要訪問的存儲單元的區域，長度和位置來查找單元

位尋址：位地址=存儲區名+字節地址.位地址

字節，字，雙字尋址：存儲區名+字長+首字地址
