1.西門子PLC S7-200指令詳解 比較指令

如下圖所示，比較指令包含數值比較指令和字符串比較指令。

其中數值比較又包括字節比較，int比較，雙字比較，實數比較指令。

對于數值比較指令，是這樣的，比較指令上面的值和指令下面的值做比較，條件滿足時則觸點接通，否則觸點關閉。

如EM0_Err 如果等于10，則這個觸點會接通，否則一直處于關閉狀態。

需要強調一點：比較指令輸入的兩個操作數類型必須一致。

另外從比較類型上比較指令可以分為：等于，不等于，大于等于，小于等于，大于，小于

比較指令有效的操作數如下所示：

致命錯誤注意如下

2.比較指令案例

比較指令案例程序如下所示

3.字符串比較指令

字符串比較指令實際比較的是兩個字符串的ASCII碼字符，如果兩個字符串的所有ASCII碼都一樣則兩個字符串相等，否則字符串不相等。

注意：比較的字符串長度不能超過254個字符

字符串相等比較指令：兩個字符串相等則觸點接通，否則斷開

字符串不相等比較指令：兩個字符串不相等則觸點接通，否則斷開

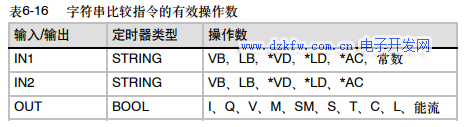

如下表為字符串比較指令的有效操作數：
