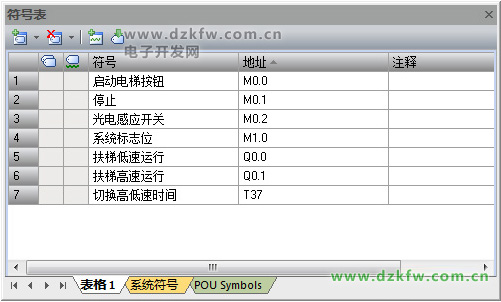

我們在各大商場中，經常看到電梯有兩種速度，低速和高速，在無人乘坐電梯的時候，使用低速，當有人乘坐電梯，使用高速,以達到節能的目的。在本程序設計中使用昆侖通態MCGS觸摸屏進行關聯其中M0.0為啟動電梯，M0.1停止電梯，M0.2光電感應開關(感應是否有人員乘坐電梯)，光電開關檢測到有人員乘坐電梯時，啟用高速運行，10S 內無人員再次乘坐電梯。那么電梯自動從高速切換到低速。

一、PLC程序設計

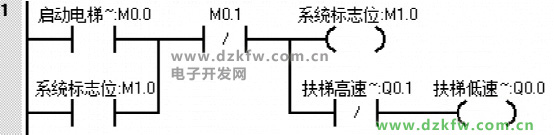

第一步：（按下啟動按鈕M0.0，啟動系統標志位，M1.0啟動并自鎖，Q0.0線圈得電。）

第二步：（當M0.2光電開關感應到信號，啟動電機高速輸出，Q0.1線圈得電。

在10秒內光電感應開關M0.2沒有感應到信號，定時器TON定時時間到，TON的位狀態為1，Q0.1電機高速輸出斷開，定時時間清零。Q0.0線圈得電，電機低速運行。在10秒內光電開關I0.2感應到信號，I0.2常閉觸點斷開，TO重新計時。）

二、PLC運行演示

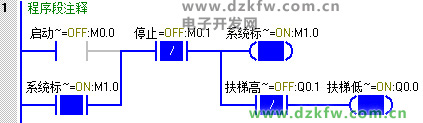

第一步：（電梯啟動后，Q0.0線圈得電，電梯以低速運行，用高速的狀態控制低速的輸出當高速運行時低速斷開）

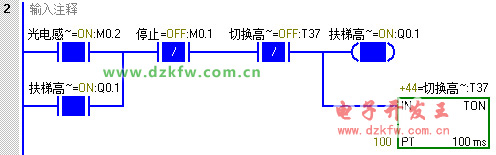

第二步：（光電開關感應帶信號,光電開關感應帶信號,在10S內光電開關沒有被感應到TON狀態位變?yōu)?高速斷開。

在10S內,光電開關感應到信號,定時器重新計時。）

三、昆侖通態 MCGS觸摸屏配置與地址關聯

第一步：（雙擊設備窗口—雙擊通用TCP屬性—本地IP觸摸屏地址—遠程IP PLC地址）

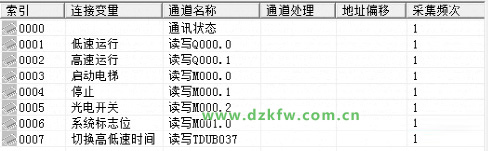

第二步：（根據PLC地址變量關聯地址）

四、昆侖通態觸摸屏界面設計，HMI畫面設計與演示

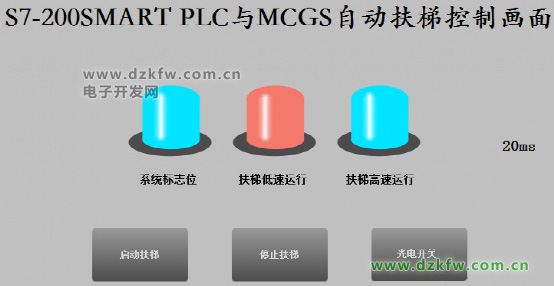

第一步（設計畫面如下所示：）

第二步：（演示效果）
