有關西門子s7-200系列plc的編程實例，用plc程序?qū)崿F(xiàn)一個24小時的計數功能，不使用定時器，而是采用計數器，以下是該plc程序的實現過程，有需要的朋友參考下。

1、任務需求

使用3個計數器，分別完成秒、分鐘、小時的計數，并在觸摸屏上顯示時鐘。

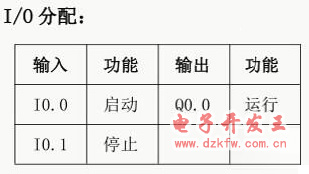

2、功能點分配

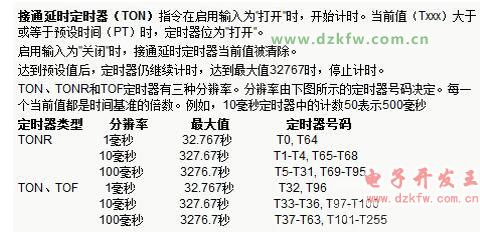

是否可以直接設定一個定時器，即可完成此功能，先來看一下定時器指令的功能情況。

因?yàn)槎〞r器的分辨率，最大時長是100ms，再乘以32767的數據上限，即一個定時器的最大計時長度，也就是3276.7秒。而一個小時的時長，是3600秒，大于一個定時器的上限。

所以我們可以考慮一下，有沒有比100ms更大的計時指令（功能）。這里介紹下特殊指令SM0.5. SM0.5是在1秒周期內，通0.5秒，斷0.5秒，合計是1秒。

3、程序?qū)崿F(xiàn)

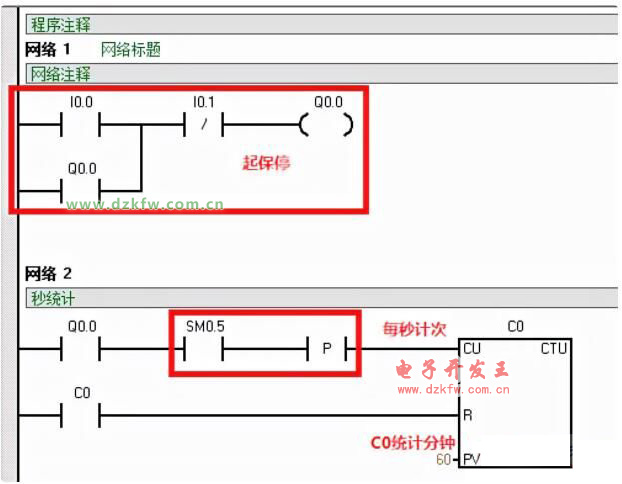

利用SM0.5來完成時間計數，看下圖：

先是一個標準的起保停電路，然后利用SM0.5每秒發送1個沿，進行計次。60次之后，C0輸出的結果，就是分鐘數。

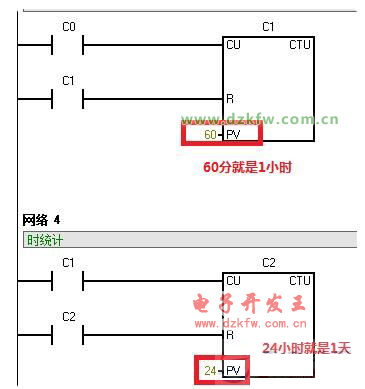

60分鐘就是1小時，24小時就是一天，由此該程序的功能就實現了。
