我們在學習任何一款PLC的時候，需要先熟悉PLC的硬件，為什么呢?#PLC學習#

因?yàn)檫@是要進行實操的一個設備呀，我們要做任何一個PLC控制項目，需要對PLC進行外圍硬件接線，那么接線以及使用之前，我們就要了解這個PLC的硬件。
S7-1200是SIMATIC S7-1200的簡稱，是一款緊湊型、模塊化的PLC，可完成簡單邏輯控制、高級邏輯控制、HMI 和網絡通信等任務的控制器。接下來，詳細為你說下S7-1200和S7-200有啥區別 S7-1200的硬件主要由哪些部件組成

一、S7-1200和S7-200區別
7-200 smart與S7-1200的區別如下：

1、S7-1200的成本高，S7-200 smart的成本低。

2、S7-1200支持的點數高，達到280，而S7-200 smart支持的最大點數為250。

3、S7-200 smart應用環境大概是小型單機項目，1200就相應可以應用于更高點的地方，比如大些的單機項目或者一般性的聯網項目。

4、編程環境1200在博圖下編程，更利于與西門子的控制系統集成、對接。1200適合作為以西門子品牌為主集成的系統的子站、子系統。200smart繼承200的特點，編程環境相似，利于使用以前的資源，和三方modbusRTU通信。


二、S7-1200 PLC的硬件結構:

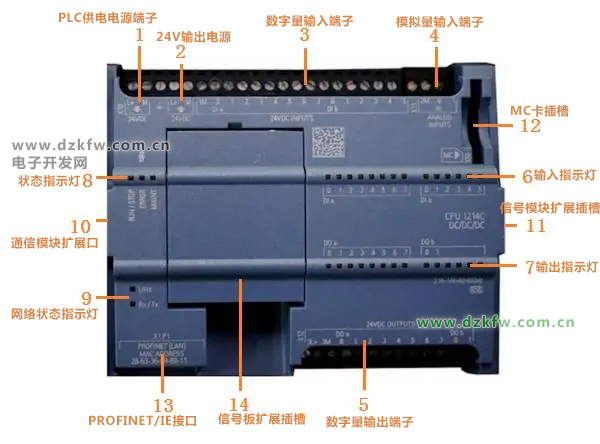

那么這篇文章，我們就給大家介紹一下S7-1200 PLC的硬件結構，下面所述是以CPU1214C為例進行說明。


1、PLC供電電源端子

根據PLC的型號有所不同，可以是直流24V供電，或者是交流220V供電。如果PLC型號是DC/DC/DC、DC/DC/RLY的采用的是直流24V供電，如果型號是AC/DC/RLY的采用的是交流220V供電。

2、24V輸出電源

PLC提供一個24V電源的輸出，可用于給傳感器或者模塊供電。CPU1211C和CPU1212C可提供300mA電流，CPU1214C/1215C/1217C可提供400mA的電流。因?yàn)檫@個電流容量是有限制的，當我們使用的傳感器或者模塊的電流容量超過規定值時，就不能使用這個內置電源了。所以小編建議不使用，而是外部接24V開關電源。

3、數字量輸入端子

開關、按鈕、傳感器、編碼器等數字量信號或脈沖量信號可以通過數字量輸入端子接入到PLC。1200PLC的輸入接法可以支持源型接法和漏型接法。

4、模擬量輸入端子

S7-1214C支持兩路0~10V的電壓信號的模擬量輸入。當需要使用模擬量輸入功能的時候，將一些傳感器接到該輸入端子。

5、數字量輸出端子

數字量輸出端子是用于接外部負載的，比如指示燈、繼電器、電磁閥等。根據PLC的輸出類型不同，接線方式也有不同。這里所講的PLC輸出類型指PLC是晶體管輸出還是繼電器輸出，晶體管輸出是接直流負載，繼電器輸出可以接交流也可以接直流負載。

6、輸入指示燈

當有信號輸入時，對應的輸入指示燈會點亮為綠色。

7、輸出指示燈

當有信號輸出時，對應的輸出指示燈會點亮為綠色。

8、狀態指示燈

PLC上的狀態指示燈有三個，STOP/RUN指示燈、ERROR指示燈、MAINT指示燈。STOP/RUN指示燈為綠色時表示PLC處于RUN運行模式，為橙色的時候表示PLC處于STOP停止模式，如果是綠色和橙色之間交替閃爍表示CPU正在啟動。ERROR指示燈出現紅色閃爍狀態時表示有錯誤，比如CPU內部錯誤、組態錯誤等等，為紅色常亮?xí)r表示硬件故障。MAINT指示燈是在每次插入存儲卡的時候會出現閃爍的狀態。

9、網絡狀態指示燈

包括有LINK和Rx/Tx指示燈，主要是用于顯示網絡連接狀態的。如果硬件連接是沒有問題的話，LINK指示燈是常亮的，如果在進行數據交換的時候，Rx/Tx指示燈將會閃爍。

10、通信模塊擴展口

S7-1200 PLC最多可以擴展3個通信模塊，是擴展在CPU左側的這個通信模塊擴展口上的。

11、信號模塊擴展插槽

信號模塊包括有數字量輸入、數字量輸出、數字量輸入/輸出、模擬量輸入、模擬量輸出、模擬量輸入/輸出等模塊，這些信號模塊是擴展到這個模塊擴展插槽上的。

12、MC卡插槽

S7-1200 PLC提供有專用的MC卡，作為程序卡、傳送卡，或者更新硬件固件，以及清除密碼、恢復出廠值使用。這個MC卡可以支持4M、12M、14M、2G的。

13、PROFINET/IE接口

這個接口可以支持PROFINET通信和以太網通信，可以用于PLC與編程軟件的通信連接、PLC與觸摸屏/上位機之間的通信連接，以及PLC與PLC之間的以太網通信等。這個端口除了支持S7協議之外，還支持TCP/IP協議、UDP協議、ISO_on_TCP協議、MODBUS TCP等通信協議。

14、信號板擴展插槽

S7-1200 PLC可以擴展信號板，包括有數字量輸入信號板、數字量輸出信號板、數字量輸入輸出混合信號板、模擬量輸入信號板、模擬量輸出信號板、通信信號板和電池信號板。

這些信號板是擴展在PLC正上方的，使用這些信號板的好處是可以不占用空間的前提下增加輸入輸出點。

以上就是S7-1200 PLC的硬件結構介紹，其實基本上與S7-200 SMART PLC差不多，不同點在于，S7-200 SMART PLC不支持模擬量輸入的功能、而S7-1200 PLC可以支持，此外像狀態指示燈、通訊接口有些許不同。
