一、西門子S7-200 SMART PLC的MODBUS TCP通訊參數

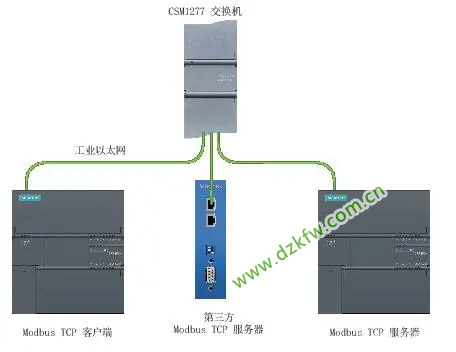

S7-200 SMART 支持做 Modbus TCP 的客戶端或者服務器，可以實現 PLC 之間通信，也可以實現與支持此通信協議的第三方設備通信。通信伙伴數量比較多的時候，可以使用交換機，擴展以太網接口。

V2.4以下版本的SMART需要手動安裝MODBUS TCP庫，從V2.4開始軟件集成了該庫。STEP 7-MicroWIN SMART的庫


Connect，BOOL，=1：服務器接受來自客戶端的請求；=0：服務器可以斷開已經建立的連接

IP_Port，WORD，服務器本地端口號

MaxIQ，WORD，對應數字量輸入/輸出點（對應Modbus 地址參數0xxxx或者1xxxx）

可設置范圍：0-256,=0表示禁用對輸入和輸出的所有讀取和寫入。建議將 MaxIQ 值設置為 256。

MaxAI，WORD，對應模擬量輸入?yún)��?shù)（對應Modbus 地址參數 3xxxx）可設置范圍：0-56。= 0表示禁用對模擬量輸入的讀取。要允許訪問所有 CPU 模擬量輸入，MaxAI 的建議值如下：對于 CPU CR40 和 CR60，為 0，對于所有其它 CPU 型號，為 56

MaxHold，WORD，用于 Modbus 地址 4xxxx 或 4yyyyy 的 V 存儲器中的字保持寄存器數。

HoldStart，Dword，指向 V 存儲器中保持寄存器起始位置的指針

Done，BOOL，TRUE：以下任一條件時為真：客戶端已與服務器建立連接；客戶端已與服務器斷開連接；客戶端已接收 Modbus 響應；發生錯誤FALSE：客戶端正忙于建立連接或等待來自服務器的 Modbus 響應。

Error，BOOL，出現錯誤，僅一個周期有效

MBUS_CLIENT客戶端，最多調用8個。

程序執行周期每次掃描都必須調用 MBUS_CLIENT，直到 Done 輸出為 TRUE。在每個周期中，MBUS_CLIENT 均會退出，以便程序可以繼續運行。客戶端完成請求時，MBUS_CLIENT 將 Done 設置為 TRUE。

REQ，位，=0無通信請求，=1向服務器請求通信

CONNECT，位，=1：嘗試與分配的IP地址及端口號建立連接；=0：嘗試斷開已經建立的連接，忽略Req的任何請求

IP_OCTET_1-4，字節，要通信的服務器的IP地址

IP_PORT，字，默認值502，服務器的IP端口號

RW，字節，模式選擇，=0讀，=1寫

ADDR，雙字，要進行讀寫的參數的 Modbus 起始地址

COUNT，字，數據長度，數據訪問的位數或字?jǐn)?shù)。數字量輸入/輸出Count=1表示1 bit，最大1920位，對于模擬量輸入和保持寄存器，最大 Count 值為 120 字。

DATAPTR，指針，數據寄存器地址指針，指向本地用于讀/寫操作的數據地址區域的首地址DONE，位，請求已經完成且沒有出錯后，DONE位保持TRUE一個掃描周期的時間

BUSY，位，=1操作正在進行

ERROR，位，錯誤，保持為TRUE一個掃描周期的時間

STATUS，字，狀態，用于輸出錯誤代碼

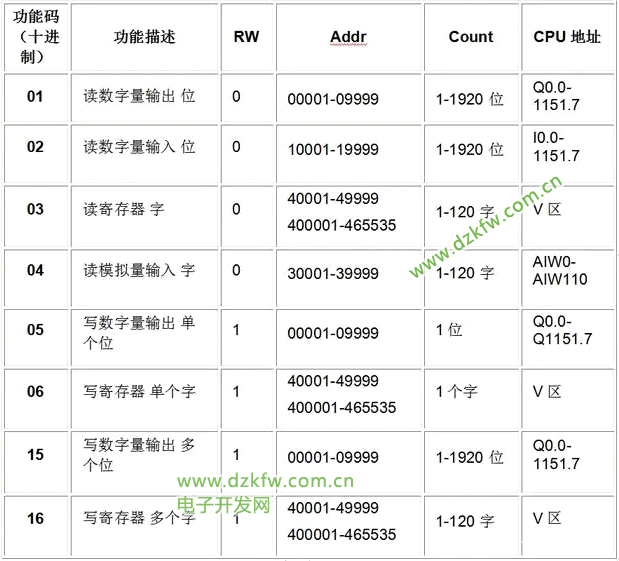

S7-200 SMART 做 Modbus TCP 通信，可以支持的功能碼及功能描述及所占用的地址區，如表4.所示。客戶端會主動的發送請求，服務器響應。在通信指令填寫參數中沒有直接填寫功能碼，而是通過多個參數填寫共同確定功能碼的。

表4.功能碼概況說明


舉例：和Modbus TCP服務器交換數據參數支持功能碼：03，在客戶端指令中設置兩個參數確定03功能碼：

RW=0：確定讀取數據，（篩選出可能會使用的功能碼:01,02,03,04），

Addr：40001-49999/400001-465535，表示交換數據為寄存器類型的數據。

二、200SMART的服務器端設置

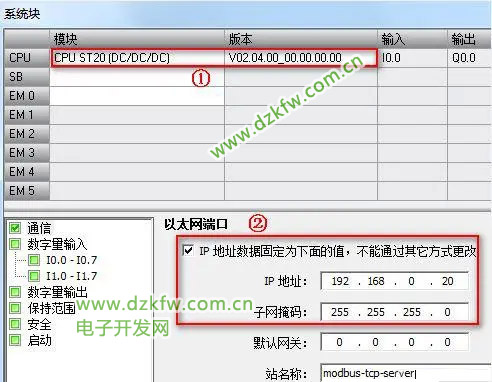

1、系統塊中設置服務器的IP地址，以確保IP地址設置無誤。此步驟為可選，如果確定IP地址設置無誤，可忽略此步驟。設置方法如圖所示。

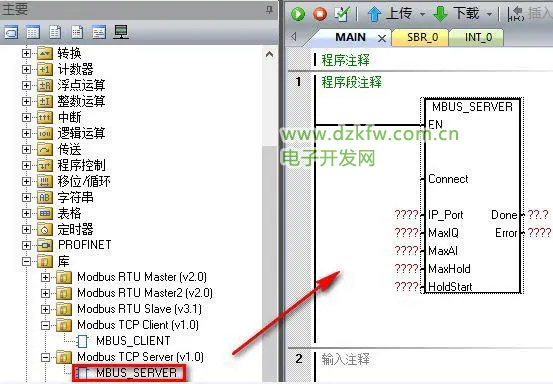

2、鼠標點擊 MAIN 主程序的程序段1的編程區域，從庫文件夾下找到 Modbus TCP 服務器指令 MBUS_SERVER，鼠標雙擊，指令出現在程序段1中，操作如圖所示。

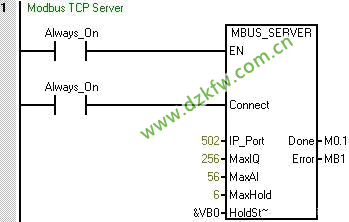

3、填寫服務器指令參數，如圖所示。

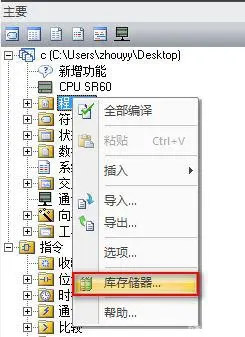

4、鼠標選中程序塊文件夾，單擊右鍵，下拉菜單中選擇庫存儲器，如圖所示。

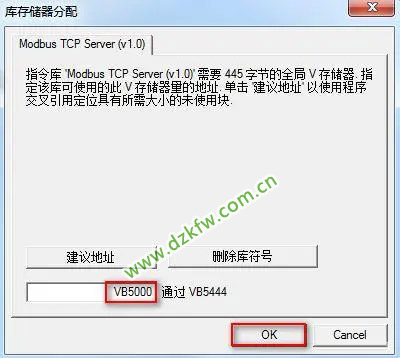

5、在庫存儲區分配對話框中手動輸入存儲區的起始地址。此實例為VB5000開始，以使指令庫可以正常工作。確保庫存儲區與程序中其他已使用的地址不沖突。使用建議地址無法確定是否有地址重疊，所以推薦手動輸入正確的庫存儲區首地址。如圖所示。


6、編譯項目，下載程序。

通信測試結果
由于客戶端要讀取服務器的數據，在狀態圖表中修改當前值，如圖所示


三、200SMART的客戶端設置

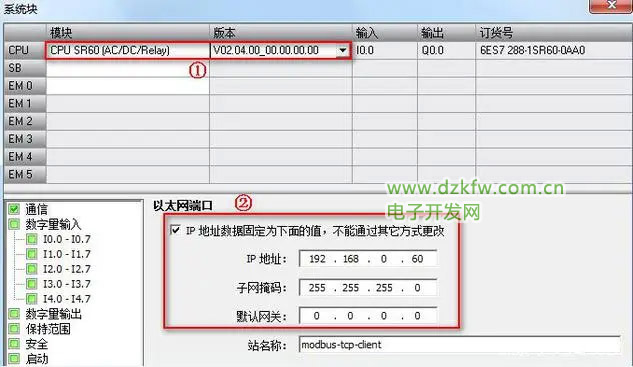

1、系統塊中設置客戶端的IP地址。設置方法如圖所示。


2、鼠標點擊 MAIN 主程序的程序段1的編程區域，從庫文件夾下找到 Modbus TCP 客戶端指令 MBUS_CLIENT，鼠標雙擊，指令出現在程序段1中，操作如圖3.所示。

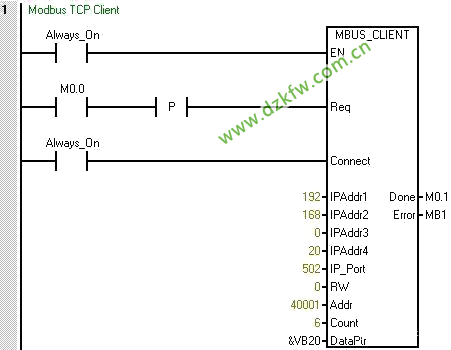

3、填寫客戶端指令參數，如圖所示。

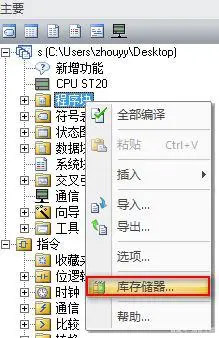

4、鼠標選中程序塊文件夾，單擊右鍵，下拉菜單中選擇庫存儲器，如下圖所示。


5、在庫存儲區分配對話框中手動輸入存儲區的起始地址。此實例為VB5000開始，以使指令庫可以正常工作。確保庫存儲區與程序中其他已使用的地址不沖突。使用建議地址無法確定是否有地址重疊，所以推薦手動輸入正確的庫存儲區首地址。如下圖所示。


6、編譯并程序

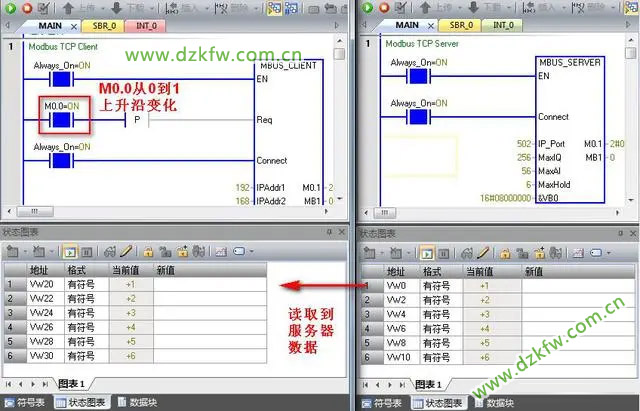

將M0.0置位為1，然后在狀態圖表中創建變量，VW20-VW30 共6個字，監視值如圖7.所示。
