說到程序控制指令，其中就有FOR-NEXT循環指令，我們知道FOR循環指令是可以嵌套8層，一般情況下用不到8層，最多用到2層，那么2層如何嵌套如何實現呢？接下來就帶大家來一步一步操作完成內循環和外循環程序設計。

一、FOR-NEXT循環指令說明

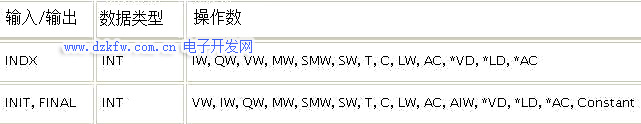

（1）INIT、FINAL分別定義起始值和結束值。

（2）使能輸入EN有效，循環體開始執行，執行到NEXT指令時返回，每執行一次循環體，當前值計數器INDX增1，達到終止值FINAL時，循環結束。

（3）使能輸入無效時，循環體程序不執行。每次使能輸入有效，指令自動將各參數復位。

循環結束完成指令

二、FOR-NEXT循環指令使用注意事項

（1）使用FOR和NEXT指令可在重復執行分配計數的循環中執行程序段。

（2）每條FOR指令需要一條NEXT指令。

（3）將FOR-NEXT循環置于最大嵌套深度為8層的FOR-NEXT循環內。

三、FOR-NEXT指令使用方法

當I0.0為ON時接通一個上升沿脈沖觸發FOR指令EN端循環3次，VB100值等于3。

四、FOR-NEXT指令嵌套2層使用方法

I0.0觸發時外循環，I0.1觸發是內循環，每執行一次外循環內循環執行3次，外循環執行2次，內循環執行6次。

以上即為FOR指令實現程序嵌套循環.
