同志們！相信大家對于MODBUS應該不陌生吧！這個東西做自動化的即使沒用過也聽說過！如果你沒聽說過~~~~額！那就當我沒說！

言歸正傳！

MODBUS是一種開放的通訊協議，被廣泛的用于各種PLC、控制器、儀表！

但是使用過程中總是有這樣，那樣的問題！

那我們?cè)趺磥?lái)判斷問題呢？老董的上一篇文章有問題的大致排除方法！

現在那我們來介紹一個神器~~~MODSCAN

還有另一款神器~MODSIM

先來說MODSCAN

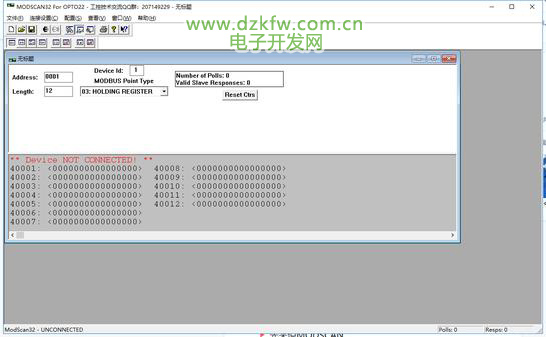

看就是這貨了：

如果讓老董說MODBUS要測試使用什么軟件，老董直接脫口而出，是他、是他、就是它，宇宙最強！

你問我它都能干嘛？配合MODSIM簡直不要太爽，他倆一個是監視控制、一個是模擬演示。

它支持顯示二進制、十進制、十六進制、支持布爾型、整數型、雙整數、浮點型、還有無符號整數。

支持浮點數、雙整數字節互換顯示。

應用場景：

PLC與儀表通訊，通不上，哪個東西有問題？

遠距離通訊斷了，是不是線路問題？

帶上筆記本帶上串口線出發吧！

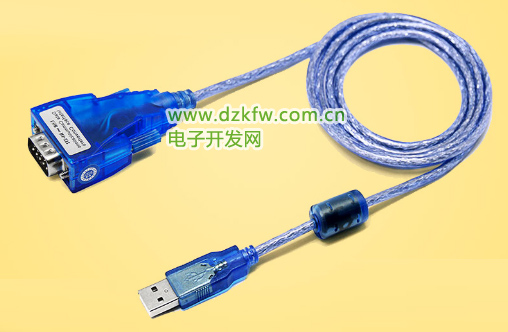

首先插上串口線，就是這貨：

再加上這貨：

好了，全活！

軟件是綠色版的！

先把串口線的USB插到電腦上，然后右鍵單擊我的電腦--選擇管理

點擊左邊欄設備管理器：

看看串口號是多少：

如上是COM3

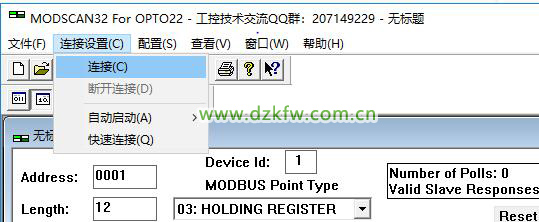

打開軟件：連接設置--連接

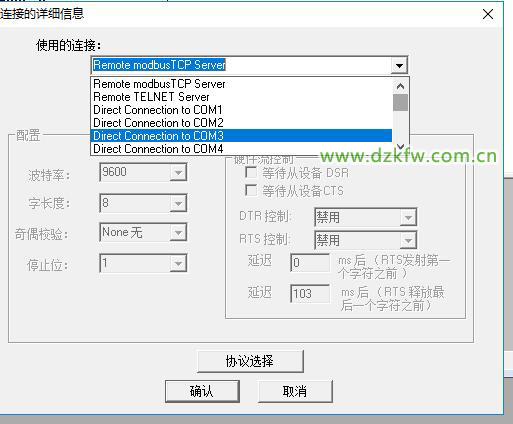

彈出如下對話框：

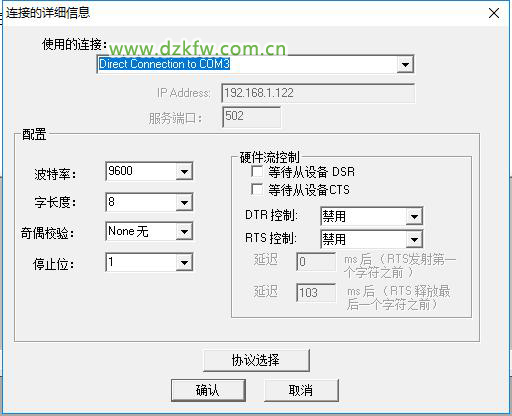

選擇相應的串口；然后根據儀表端或者是別的端，總之就是你要連接的設備，通訊參數，設置上：

怎么設就不需要說了吧！然后呢？點擊確定：

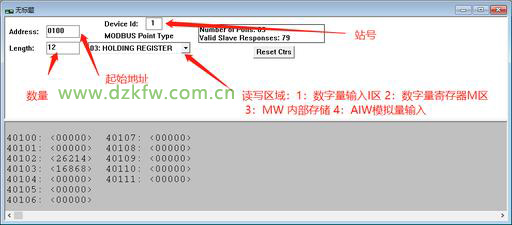

看到數值沒？沒看到？把如下參數設置了吧！

其中經常出錯的是Length，很多儀表的地址不是連續的，如果設的長度包含了儀表或設備沒有的地址，就無法采集到數據！

然后呢？根據你的數據格式選擇相應的顯示格式如下：

鼠標指上去會有提示：顯示二進制、十進制、十六進制、支持布爾型、整數型、雙整數、浮點型、還有無符號整數。

另外雙擊數值，就可以寫入，如下圖：

那MODSCAN你就明白了吧！

再來說MODSIM

這貨更猛！

它能干嘛？應用場景：

我有一個PLC可是我沒有儀表啊，寫了一個讀MODBUS的程序，拿什么測試？

我寫了一個上位機程序，直接讀變頻器、儀表，可是都沒有怎么測試？

嘿嘿！用MODSIM那就沒錯了！

就是這貨：

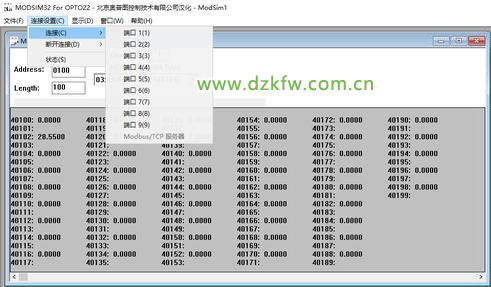

里面什么樣子？

是不是好熟悉？學會了MODSCAN也就學會了MODSIM。

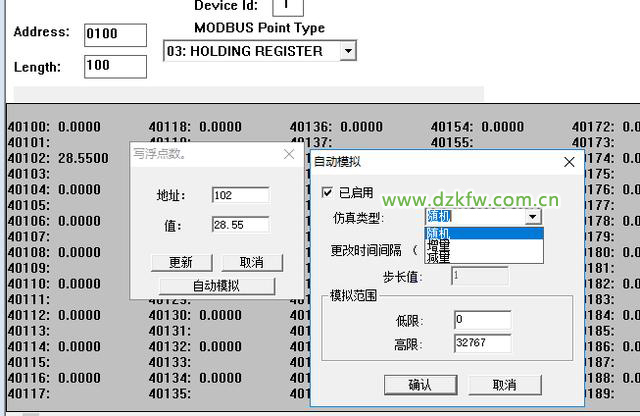

值得一提的是這貨可以模擬隨機值，也可以模擬自增長的值！

最爽的還有一點：

這倆貨支持MODBUS-TCP跨電腦測試、跨網段測試、都可以的！如下圖：

另外:一臺電腦同時開MODSCAN和MODSIM也可以測試~端口設置相同，IP地址設置為本地IP或者是127.0.0.1都可以（保證電腦網卡處于連接狀態，連的啥無所謂了）

這兩款神器在網上能夠比較輕松的得到它！
