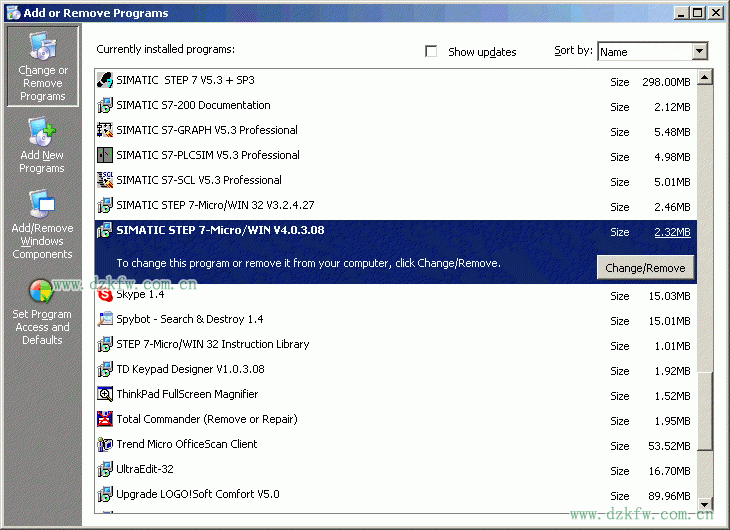

圖1. 在”添加/刪除程序“中選擇卸載 STEP 7-Micro/WIN。

將PC中編寫的程序傳送給plc稱為下載，將PLC中的程序傳送給PC稱為上載。
    1．下載程序
    程序編譯后，就可以將編譯好的程序下載到PLC。程序下載的方法是：執行菜單命令“文件→下載”，也可單擊工具欄上的“ ”圖標，會出現“下載”對話框，單擊“下載”按鈕即可將程序下載到PLC，如果PC與PLC連接通信不正常，會出現對話框，提示通信錯誤。
    程序下載應讓PLC應處于“STOP”模式，程序下載時PLC會自動切換到“STOP”模式，下載結束后又會自動切換到“RUN”模式，若希望模式切換時出現模式切換提示對話框，可勾選對話框右下角兩項。
    2．上載程序
    當需要修改PLC中的程序時，可利用STEP 7 - Micro/WIN軟件將PLC中的程序上載到PC。在上載程序時，需要新建一個空項目文件，以便放置上載內容，如果項目文件有內容，將會被上載內容覆蓋。
    上載程序的方法是，執行菜單命令“文件→上載”，也可單擊工具欄上的“ ”圖標，會出現類似的“上載”對話框，單擊其中的“上載”按鈕即可將PLC中的程序上載到PC中。
STEP 7-Micro/WIN 也可以使用通常用于 S7-300/400 編程的 PC Adapter USB 對 S7-200 CPU 編程，但要符合一定的條件。
PC Adapter USB 訂貨號：6ES7 972-0CB20-0XA0
需要滿足的軟件條件：
安裝 V1.2 版本的 PC Adapter USB 驅動
該驅動需要操作系統為：Windows 2000
Windows XP Professional
Windows XP Home

STEP 7-Micro/WIN 必須為 3.2+SP4 或者 4.0 以上版本
注意：對 CN CPU 編程必須使用 Micro/WIN V4.0 SP3 以上版本的中文界面
注意：用于S7-300/400編程的PC串口電纜（PC- Adapter），不能用于S7-200編程通信

操作步驟
用戶成功安裝驅動后，插上 PC Adapter 到計算機，并且插上 PC Adapter 到 CPU，為其供電。
打開 SET PG/PC Interface：SET PG/PC Interface 界面
選擇“PC Adapter(PPI)”
如果在這里找不到此選項 ，說明用戶沒有安裝 V1.2 版本的 USB PC Adapter 驅動，或者安裝的是低版本驅動。用戶必須從上面的鏈接下載并安裝最高版本的驅動程序。
點擊“Properties”設置 PC Adapter(PPI) 的屬性
設置 PC Adapter(PPI) 的屬性：設置正確的通信速率
3、端口波特率必須設正確，即與 CPU通信口的波特率設置致。
檢查“Local Connection”標簽：查看本地連接端口
4、在“Local Connection”頁簽可以看到端口已經設定“USB”。
回到“通信”設置窗口：“通信”窗口
5、使用USB接口的PC Adapter 無法使用’搜尋所有波特率’功能。
6、用鼠標雙擊“雙擊刷新”搜索所連接網絡上的 S7-200 站。
