之前發表了一篇模擬量輸入模塊應用實例及編程方法，有很多朋友想詳細了解一下三菱plc模擬量輸入模塊硬件的連接及編程方法，特發以下文章，希望對大家有所幫助！

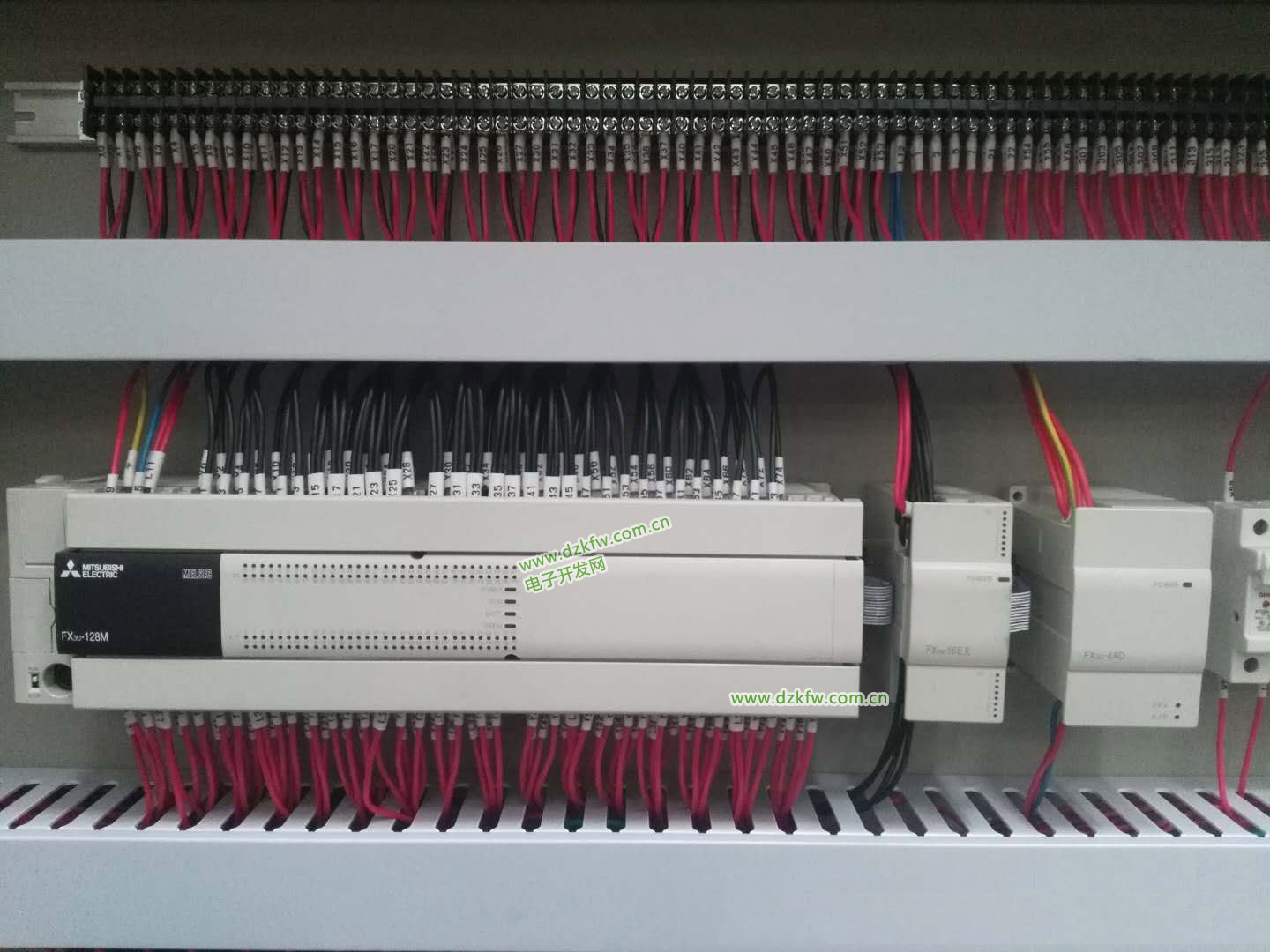

1.三菱plc FX3U-4AD和FX3U系列PLC的連接實圖如下：

FX3U可編程后面第一個擴展輸入模塊，第二個模擬量輸入模塊（模塊地址：單元號0）

2.FX3U-4AD模擬量輸入模塊端子排圖如下：

FX3U-4AD接線端子排

3.FX3U-4AD模擬量輸入模塊接線圖如下：

*1. 連接的基本單元為FX3G/FX3U可編程控制器(AC電源型)時，可以使用DC24V供給電源。

*2. 在內部連接「FG」端子和「 」端子。 沒有通道1用的FG端子。使用通道1時，請直接連接到「 」端子上。

*3. 模擬量的輸入線使用2芯的屏蔽雙絞電纜，請與其它動力線或者易于受感應的線分開布線。

*4. 電流輸入時，請務必將「V+」端子和「I+」端子短接。

*5. 輸入電壓有電壓波動，或者外部接線上有噪音時，請連接0.1～0.47F 25V的電容。

4.功能概要

FX3U-4AD連接在 FX3G/FX3GC/FX3U/FX3UC可編程控制器上，是獲取 4通道的電壓 /電流數據的模擬量特殊功能模 塊。

1). FX3G/FX3GC/FX3U/FX3UC可編程控制器上最多可以連接8臺。 (包括其它特殊功能模塊的連接臺數。)

2) .可以對各通道指定電壓輸入、電流輸入。

3). A/D轉換值保存在4AD的緩沖存儲區(BFM)中。

4) .通過數字濾波器的設定，可以讀取穩定的A/D轉換值。

5). 各通道中，最多可以存儲1700次A/D轉換值的歷史記錄。

5. 模擬量數據讀出

關于使用4AD讀出模擬量數據時，所需的最低限度的程序，就此進行說明。 請用下列內容確認是否正確讀出了模擬量數據。

1).確認單元號。

從左側的特殊功能單元/模塊開始，依次分配單元號0～7。 連接在FX3U-32MT可編程控制器上時，分配1～7的單元編號。 請確認分配了哪個編號。

2).決定輸入模式(BFM #0)的內容

請根據連接的模擬量發生器的規格，設定與之相符的各通道的輸入模式(BFM #0)。 用16進制數設定輸入模式。請?jiān)谑褂猛ǖ赖南鄳?yīng)位中，選擇下表的輸入模式，進行設定。

3).編寫順控程序。

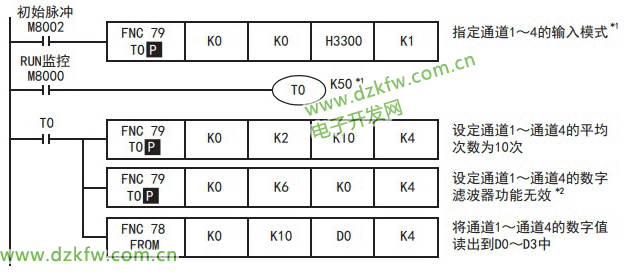

編寫讀出模擬量數據的程序。

用于FX3G、FX3GC、FX3U、FX3UC可編程控制器

*1. 請?jiān)O(shè)計輸入模式設定后，經過5秒以上的時間再執行各設定的寫入。 但是，一旦指定了輸入模式，是被停電保持的。此后如果使用相同的輸入模式，則可以省略輸入模式 的指定以及T0 K50的等待時間。

*2. 數字濾波器的設定使用初始值時，不需要通過順控程序設定。

4).傳送順控程序， 確認數據寄存器的內容。

1). 請傳送順控程序，運行可編程控制器。

2) .將4AD中輸入的模擬量數據保存到可編程控制器的數據寄存器(D0～D3)中。

3). 請確認數據是否保存在D0～D3中。
