三菱plc置位與復位指令的使用方法圖解 RST  SET

SET（置位指令），使操作保持ON的指令。

RST（復位指令） 使被操作的目標元件復位并保持清零狀態。

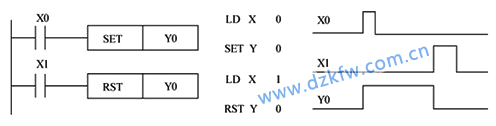

SET、RST指令的使用如圖所示。

                           圖  三菱PLC置位與復位指令的使用,SET RST指令

SET 、RST指令的使用說明：

Ø  SET指令的目標元件為Y、M、S；RST指令的目標元件為Y、M、S、T、C。

RST指令常被用來復位積算定時器和計數器。

Ø  對同一編程元件，可多次使用SET和RST指令，最后一次執行的指令將決定當前的狀態。

Ø  在任何情況下，RST 指令都優先執行。

Ø  計數器處于復位狀態時，輸入的計數脈沖不起作用。如果不希望計數器和積算定時器具有斷電保持功能，可以在用戶程序開始運行時用初始化脈沖M8002 將它們復位。

三菱PLC成批復位指令ZRST

2個指定的軟元件之間執行成批復位的指令。 用于在中斷運行后從初期開始運行時，以及對控制數據進行復位時。
功能和動作說明
1. 16位運算(ZRST、ZRSTP)

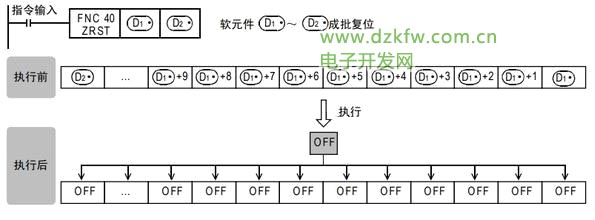

將同一種類的 D1～D2 全部復位。D1 ， D2為位軟元件時 D1～D2 的軟元件范圍全部被寫入OFF(復位)。

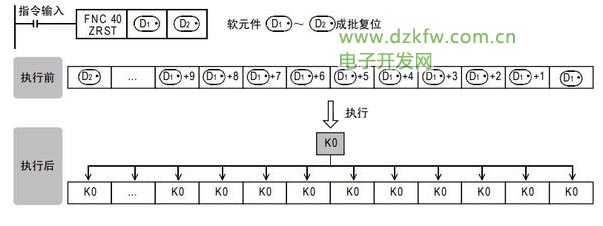

D1,D2為字軟元件時
D1-D2的軟元件范圍全部被寫入K0。


注意要點
1. 指定軟元件時的注意事項 D1，D2 指定為同一種類的軟元件，且 D1編號≦D2 編號。 D1編號＞D2 編號時， 中指定的軟元件僅僅復位1點。

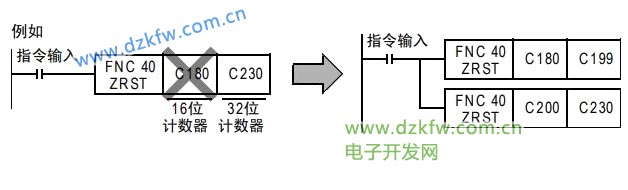

2. 關于高速計數器(C235～C255)的指定 ZRST指令作為16位處理的指令，但也可以在 D1， D2中指定32位計數器。 但是，指定時不允許出現類似D1 中指定16位計數器，D2 中指定32位計數器的混在的情況。


3. 同時驅動ZRST指令和PLS指令時的注意事項 ZRST指令會將對象軟元件的PLS、PLF指令用的上一次狀態以及T、C復位狀態也進行復位。 因此，當執行以下程序后，PLS指令將連續啟動M0。
只啟動1次M0時，請按以下方法編程。


程序舉例

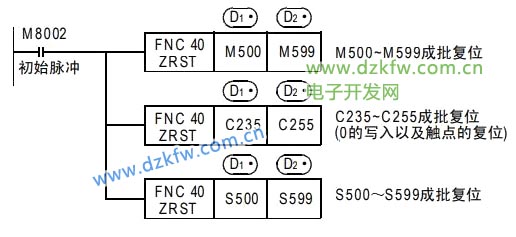

1. 將保持區域的軟元件作為非保持使用的情況
當可編程控制器的電源為ON和RUN時，對位軟元件和字軟元件的指定范圍執行復位。


實例
