有關三菱FX-PLC的編程實例，如何來實現按鈕計數控制，可以用三菱FX-PLC編程實現，按鈕X000每接通一次，計數器C0計數值（當前值）增1，當計數器C0的當前值為4時，Y000接通，信號指示燈亮。

三菱plc FX-PLC按鈕計數控制代碼，梯形圖實例

1、任務需求

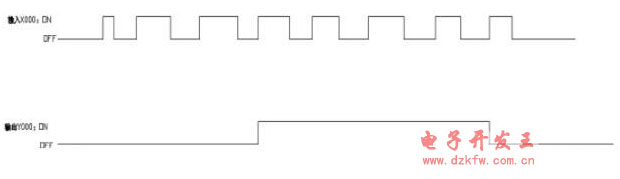

輸入按鈕X000按下4次，信號燈Y000亮；輸入按鈕X000再按下3次，信號燈Y000熄滅。按鈕計數控制時序圖如下：

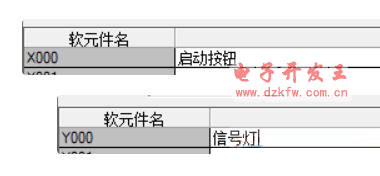

2、I/O地址分配

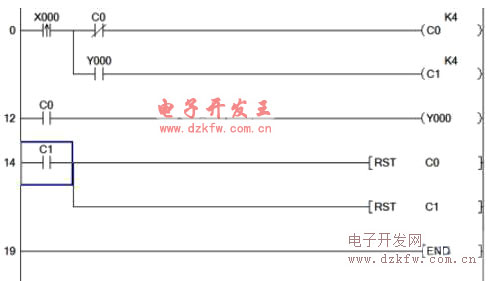

3、程序代碼，計數器的使用

4、程序解讀

（1）按鈕X000每接通一次，計數器C0的計數值（當前值）就會增1；

（2）當計數器C0的當前值為4時，Y000接通，信號指示燈亮；

（3）繼續按下按鈕X000，計數器C0不計數，C1開始計數，當C1的當前值達到4時，計數器CO和C1都被復位，Y000斷開，信號指示燈滅。
