有關西門子s7-200的編程實例，在s7-200中浮點數轉換指令的用法，轉換指令對操作數的類型進行轉換，具體來看下四舍五入和數據取整兩個功能，有需要的朋友參考下。

西門子plc s7-200浮點數轉換指令的用法

轉換指令說明：

1、轉換指令可以對操作數的類型進行轉換，包括數據的類型轉換、碼的類型轉換以及數據和碼之間的類型轉換。

2、數據類型主要包括字節、整數、雙整數、實數，不同性質的指令對操作數的類型要求不同，類型轉換指令可以將固定的一個數值用到不同類型要求的指令，而不必對數據進行針對類型的重新裝載。

3、B_T_I使能輸入有效時，將字節型輸入數據IN轉換成整數類型，并將結果送到OUT輸出。字節型是無符號的，所以沒有符號擴展。

4、I_T_D使能輸入有效時，將整數類型輸入數據IN轉換成雙整數類型（符號進行擴展），并將結果送到OUT輸出。

5、D_T_R使能輸入有效時，將雙整數型輸入數據IN轉換成實數型，并將結果送到OUT輸出。

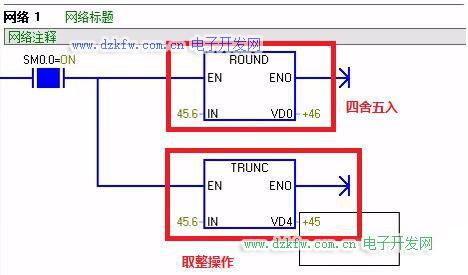

來看下四舍五入和數據取整兩個功能。浮點數轉換梯形圖實例如下：

按照要求來編寫程序，求得4.6+3.1+5.5+8的整數結果是多少，程序如圖：
