西門子plc梯形圖實例 s7-200轉換指令練習 整數實數浮點數的轉換

練習要求：

1、將字節數125轉換成實數（浮點數）。

2、數字開關輸入信號接在I0.0～I1.7，數字開關輸入范圍是0～9999，將數字信號轉換為實數。

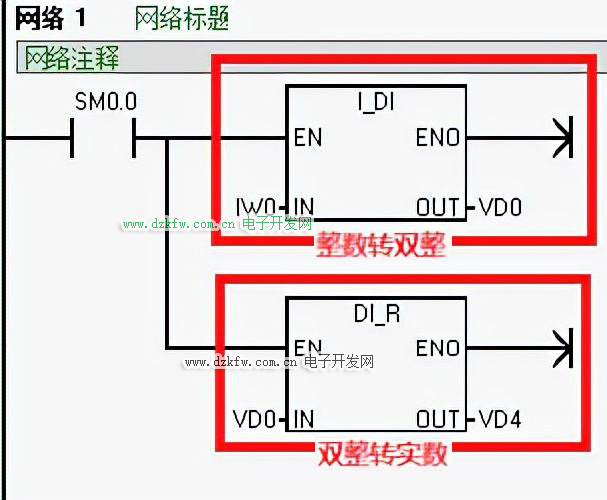

重點關注一下第二題，編程如下：

可見，第一步先進行數據從整數向雙整數的轉換，而后則是將雙整數，轉換成為實數（浮點數）。

當在IW0（即I0.0～I1.7）之間，按下I0.3則最終的輸出結果VD4會是多少？

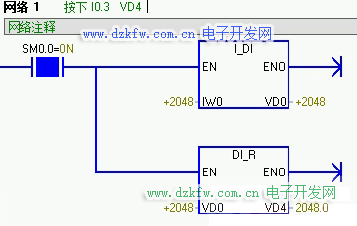

來看下實際的結果：

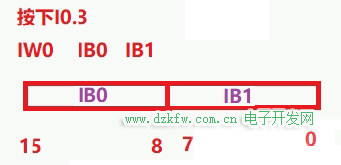

為什么結果不是8.0，而是2048呢？這里復習下此前學習的字節與位的關系：

沒錯，就是之前學習過的“低位高字節，高位低字節”的規律。

即在按下I0.3時，并不是 0000 0000 0000 1000，而是 0000 1000 0000 0000 ，也就是2的11次方，數值就是2048。

第一步，將這個16位數的前面，再加16個0，則數的值不變。

之后，實現整數轉化為實數，即數值加上小數點，編程“2048.0” 。
