整數乘法指令（MUL-I）是：使能輸入有效時，將兩個16位符號整數相乘，并產生一個16位積，從OUT指定的存儲單元輸出。

整數除法指令（DIV-I）是：使能輸入有效時，將兩個16位符號整數相除，并產生一個16位商，從OUT指定的存儲單元輸出，不保留余數。如果輸出結果大于一個字，則溢出位SM1.1置位為1。

雙整數乘法指令（MUL-D）：使能輸入有效時，將兩個32位符號整數相乘，并產生一個32位乘積，從OUT指定的存儲單元輸出。

雙整數除法指令（DIV-D）：使能輸入有效時，將兩個32位整數相除，并產生一個32位商，從OUT指定的存儲單元輸出，不保留余數。

整數乘法產生雙整數指令（MUL）：使能輸入有效時，將兩個16位整數相乘，得出一個32位乘積，從OUT指定的存儲單元輸出。

整數除法產生雙整數指令（DIV）：使能輸入有效時，將兩個16位整數相除，得出一個32位結果，從OUT指定的存儲單元輸出。其中高16位放余數，低16位放商。

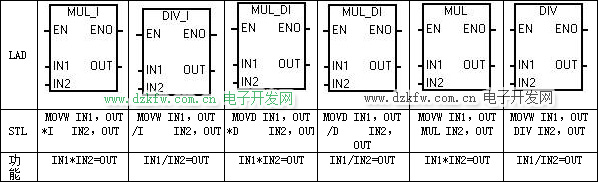

整數乘除法指令格式如表5-15所示。

整數雙整數乘除法指令操作數及數據類型和加減運算的相同。

整數乘法除法產生雙整數指令的操作數：IN1/IN2：VW, IW, QW, MW, SW, SMW, T, C, LW, AC, AIW, 常量, *VD, *LD, *AC。數據類型：整數。

OUT：VD, ID, QD, MD, SMD, SD, LD, AC, *VD, *LD, *AC 。數據類型：雙整數。

使ENO = 0的錯誤條件：0006（間接地址），SM1.1（溢出），SM1.3（除數為0）。

對標志位的影響：SM1.0（零標志位），SM1.1（溢出），SM1.2（負數），SM1.3（被0除）。

西門子plc S7-200系列PLC整數乘除法指令的格式及使用 乘法除法梯形圖實例 表1   整數乘除法指令格式
