有關三菱FX-PLC編程的例子，設計一個通電和斷電均延時的梯形圖，可以用三菱FX系列PLC來實現，以下是具體的任務需求，以及PLC程序代碼，供大家參考。

三菱plc通電和斷電延時的梯形圖

1、任務需求

設計一個通電和斷電均延時的梯形圖，要求：當X000由斷變通時，延時10S后Y0得電；當X000由通變斷時，延時5S后Y000斷電。

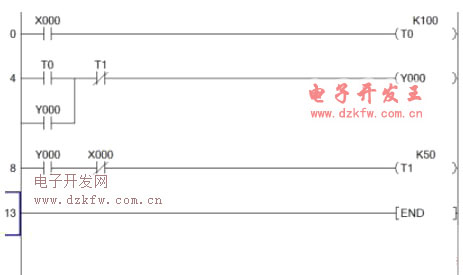

2、程序代碼

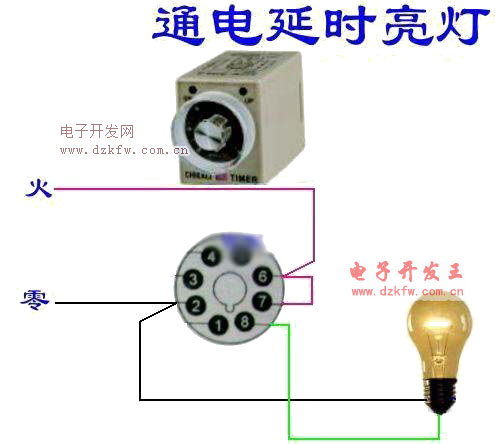

通電延時和斷電延時電路怎么接，附詳細接線圖
