1.任務描述

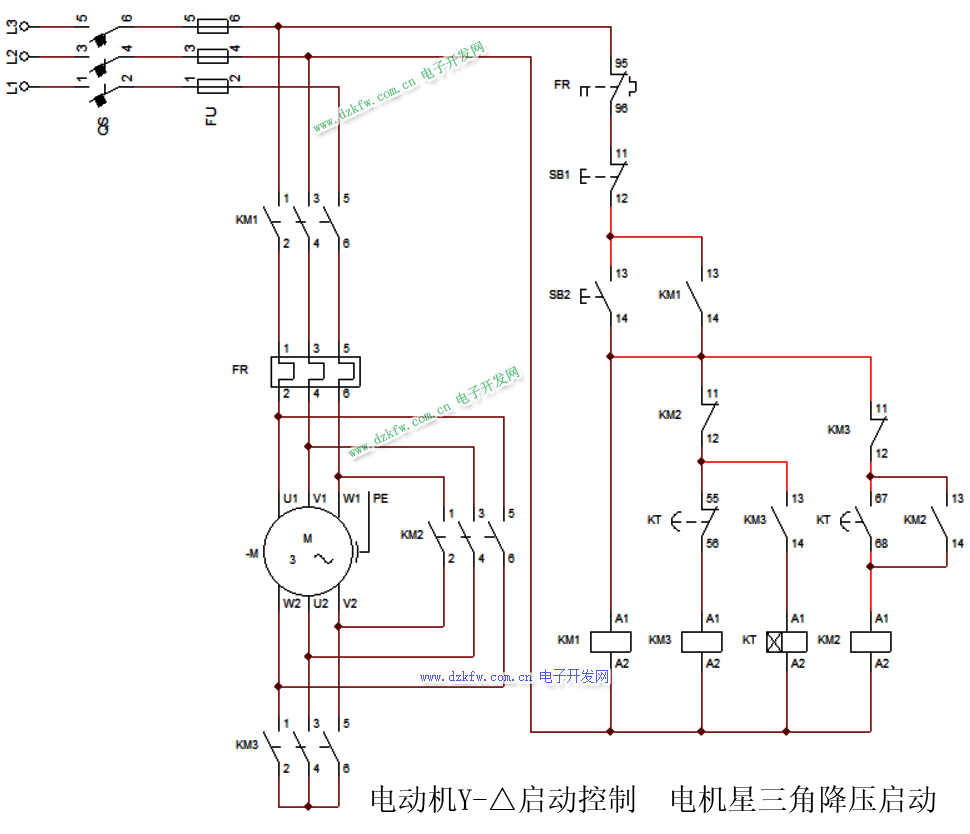

三菱PLC電動機Y-△啟動控制（三菱FX-PLC）三菱PLC星三角啟動，三相異步電動機Y-△降壓啟動的電路圖如下圖所示，現用三菱PLC對其進行改造，找出所有的輸入量輸出量，分配I/O地址，并設計出相應的I/O接線圖和PLC梯形圖程序。



2.I/0地址分配

3.I/O接線圖



4.程序

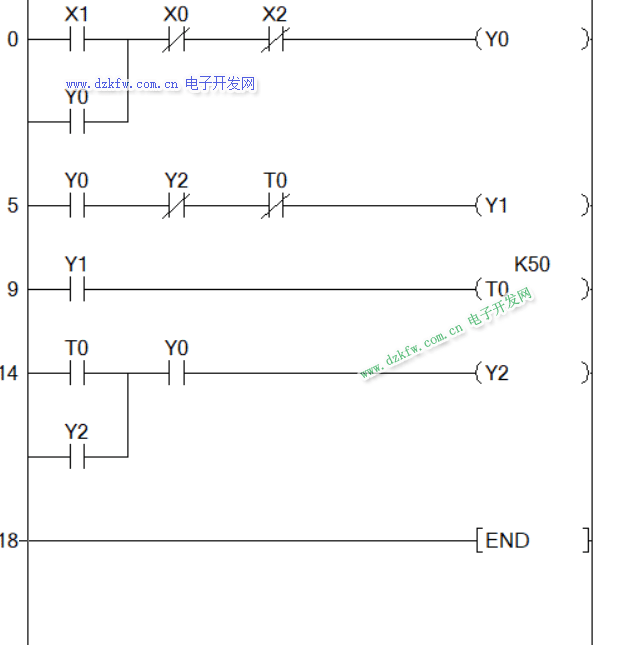

三菱PLC星三角啟動梯形圖

5.程序解析

按下啟動按鈕X001，Y000接通為三相異步電動機提供電源，Y000接通之后，Y001得電，三相電動機星形運行，同時PLC軟元件定時器開始計時，5S鐘后，時間計時達到，Y001斷開電機星形運行停止，同時Y002得電，電動機三角形運行。當按下停止按鈕Y000、Y001、Y002都失電斷開，電動機停止運行。當電動機過載時，X002接通，Y000、Y001、Y002都斷開，電動機停止運行。
