2.1.1 數據轉移指令說明

【MOV指令】---此指令負責將某一軟元件的數據內容復制到另一軟元件中。

參數設置---MOV指令的具體操作細節請參見表2-1：

表2-1 MOV指令操作數說明

操作數種類 內容 數據類型

S· 源數據或存儲數據的軟元件編號 BIN 16/32位

D· 目標軟元件編號 BIN 16/32位

16位數據傳送（MOV,MOVP)的詳情如圖2-2：

當指令被觸發時，源S·的數據內容將傳輸至目標D·。

若指令輸入位為OFF，則目標D·的數據保持不變。

若源S·中指定了常數K，系統會自動將其轉換為BIN格式。


實例：當X0被按下時，整數1將被傳送到D0中。詳情如圖2-3：


位組合傳送：當需要指定軟元件的特定位數（如K1X000到K1Y000）進行傳送時，最多可傳送16個位（需為4的倍數）。詳情如圖2-4：


實例：當M0接通時，X0、X1、X2、X3的狀態將同步至Y0、Y1、Y2、Y3。詳情如圖2-5：

實例：當M1接通時，將16進制的1傳送至Y0、Y1、Y2、Y3。結果Y0將接通。詳情如圖2-6：

在實際應用中，為確保數據準確性，建議使用邊沿觸發來執行賦值指令。因為賦值目標的數據寄存器內容可能因不同條件或時間而發生變化。

32位數據傳送（DMOV,DMOVP）

此指令負責將源[S·+1, S·]的數據內容傳送到目標[D·+1, D·]中。

若指令輸入為OFF，則目標D·的數據保持不變。

若源[S·+1, S·]中指定了常數K，系統會自動將其轉換為BIN格式。詳情如圖2-7：


實例：當M0接通時，D0和D1的數據將被傳送到D2和D3中。詳情如圖2-8：

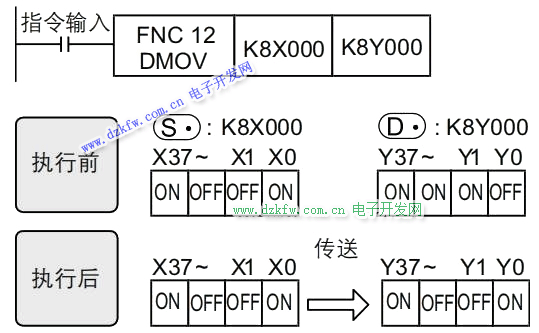

位組合傳送（針對指定軟元件的位數，如K8X000到K8Y000）。詳情如圖2-9：
