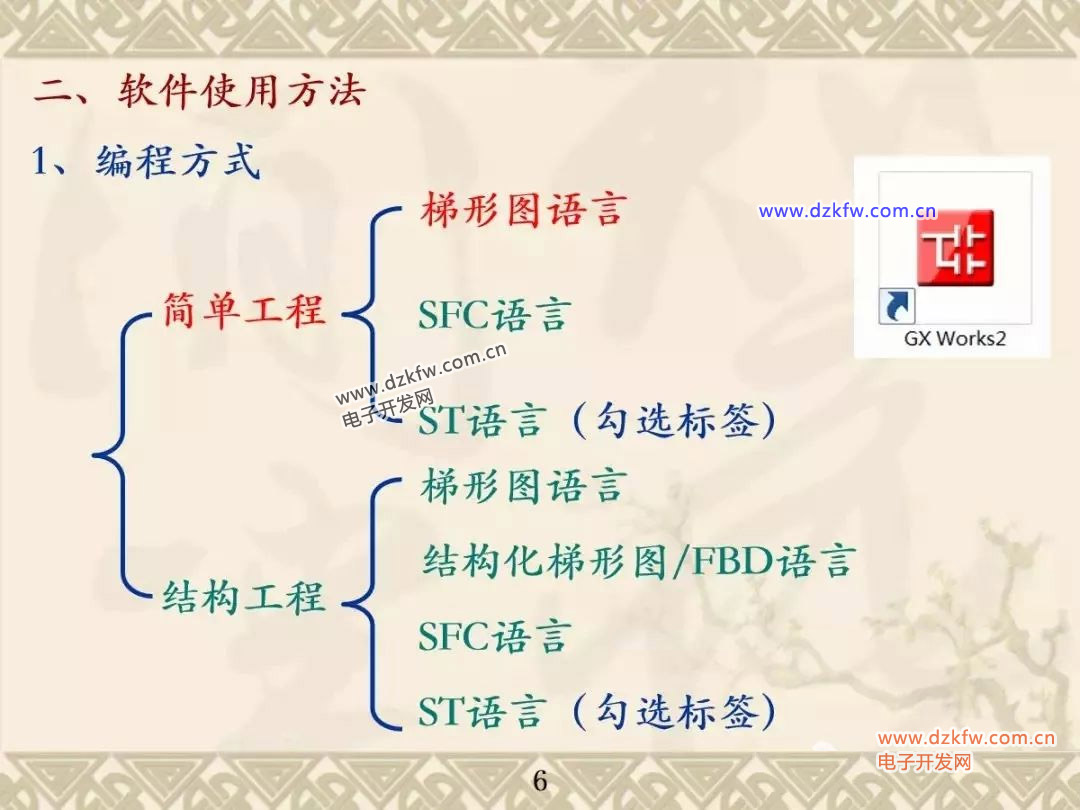

三菱PLC2011年之后推出編程軟件GX Works2，該軟件有簡單工程和結構工程兩種編程方式。支持梯形圖、指令表、SFC、ST、結構化梯形圖等編程語言，集成了程序仿真軟件GX Simulator2。具備程序編輯、參數設定、網絡設定、監控、仿真調試、在線更改、智能功能模塊設置等功能，適用于三菱Q、FX系列PLC。可實現PLC與HMI、運動控制器的數據共享。

四、程序仿真調試

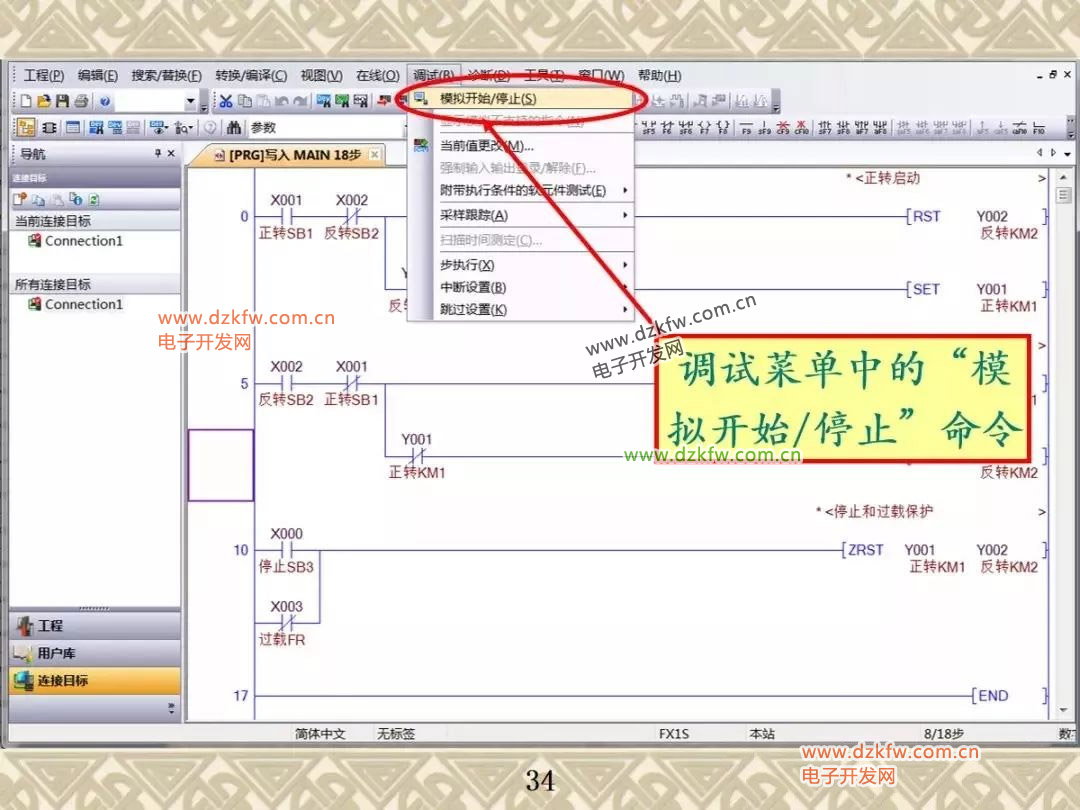

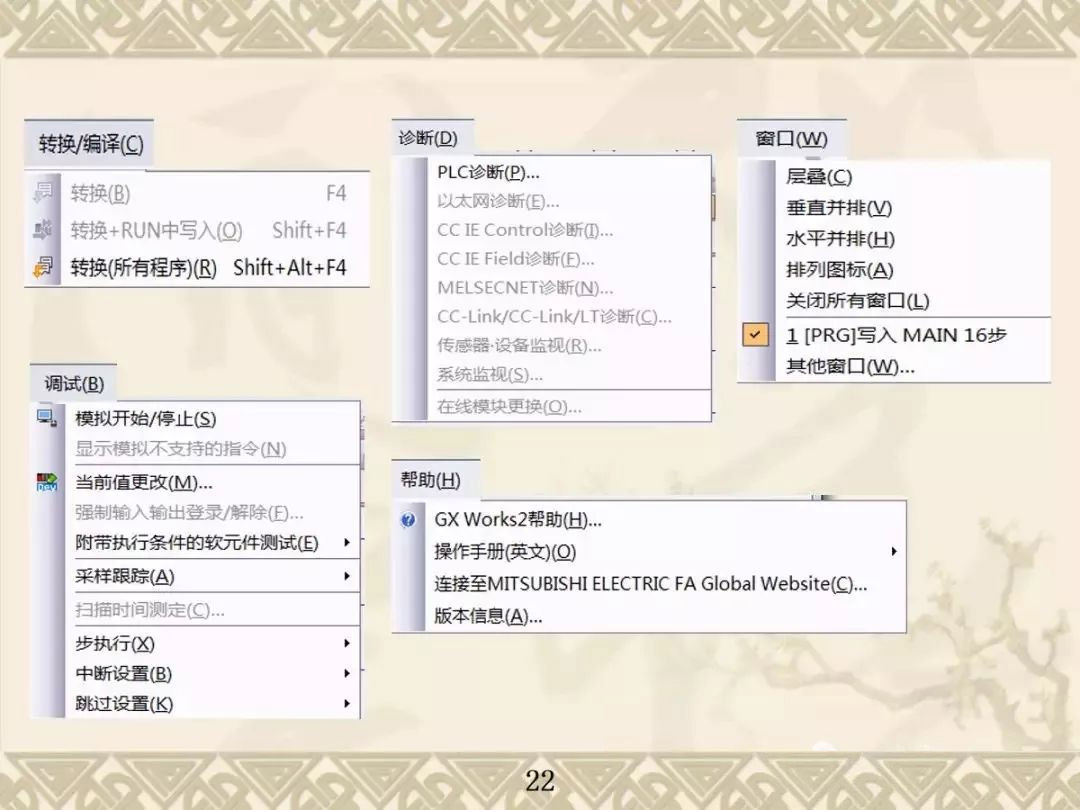

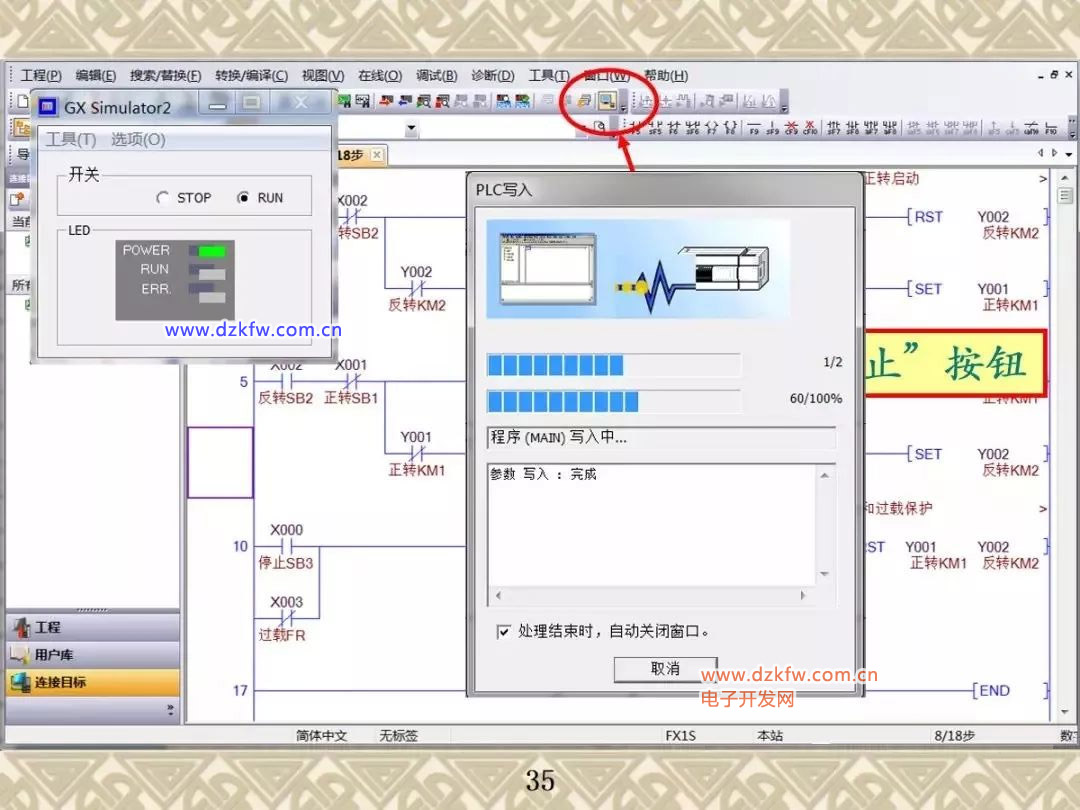

方法1：調用調試菜單下的“模擬開始/停止”命令。

方法2：單擊工具欄中的“模擬開始/停止”按鈕。

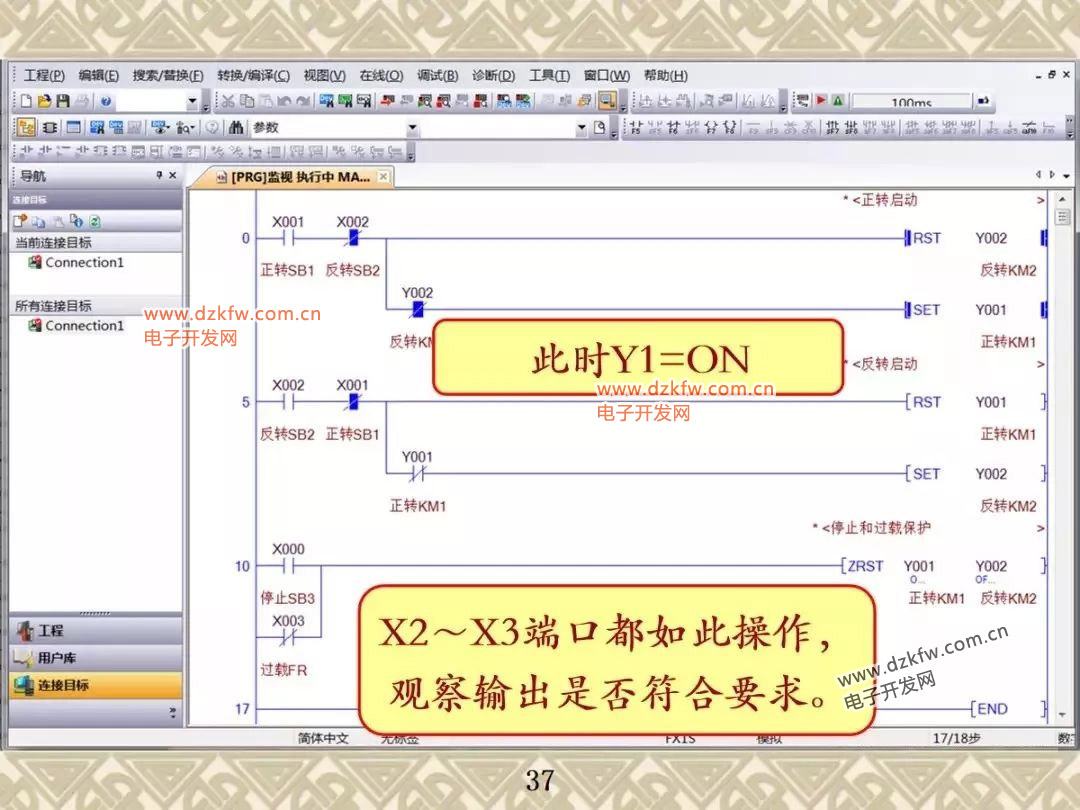

模擬運行開始后，調用“當前值”更改對話框。輸入要改變的軟元件，更改軟元件的存儲值，觀察程序運行效果。可更改位元件、字元件的存儲值。能實現開關量、模擬量（緩沖存儲器）的仿真。仿真結束后，需要把編輯狀態從讀取模式改為寫入模式，才能修改程序。

虛擬仿真繞產品分類流水線系統逐步展開，項目工藝的分析，軟件的調試與使用，建立BOM清單，編程，調試與運行……

從實際工程項目入手，以虛擬調試為輔.包含綜合知識，上位機組態，下位機編程，電氣元器件選型，調試技巧。

利用三菱仿真軟件進行學習驗證和項目開發。
