一、案例（項目）描述

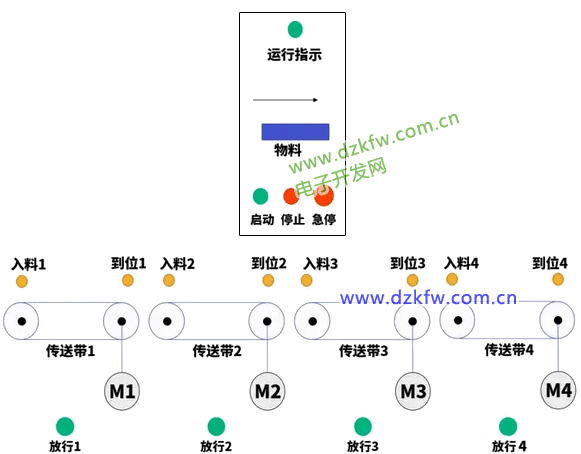

如圖，有4臺電機，分別控制了4條傳送帶，物料源源不斷的從左邊流入，每個工位上有對應的工人，工人處理完物料之后就按放行按鈕，物料將流入下個工位，控制要求具體如下：



1.按下啟動按鈕，運行指示燈點亮，設備啟動，按下停止按鈕，設備停止，再按啟動時設備能按照之前的動作繼續運行。

2.每個工位上沒有工件的時候，入料感應器有物體流入，該傳送帶運行，直到物料碰到到位感應器后停止。

3.工件上有物料的時候，下個工位無物料時，按下放行，物料會流入下個工位（此時定義為“獨立運行”）。

4.工件上有物料的時候，下個工位也有物料時，按下放行，需要等待下個工位放行時，再觸發電機運轉，實現本工位和下個工位一起運行（該工位的運行我們稱為“同步運行”）（此處為本程序的難點）

二、I/O分配

下表是所有輸入輸出點位的分配

控制的過程中，需要用到很多中間繼電器，輔助去控制，這個是本案例的核心！下表格是各個工位運行的標志位，“1”表示的傳送帶1，“2”表示的傳送帶2；“獨立運行”和“同步運行”的說明在上面案例描述中有說明，詳細的控制說明將在后面的程序講解中進行描述，這些標志位都采用的普通中間繼電器，假如想要首先斷電保持，可以使用M1023以上的中間繼電器。

電機4下面沒有下一臺電機了，所以電機4只有獨立運行，沒有其對應的同步運行。

三、電路圖紙

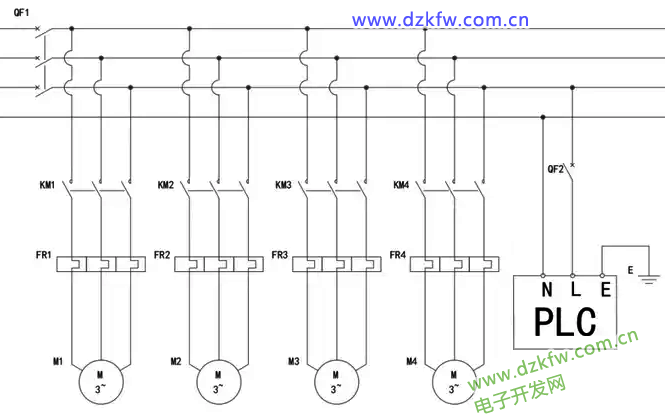

1.主電路

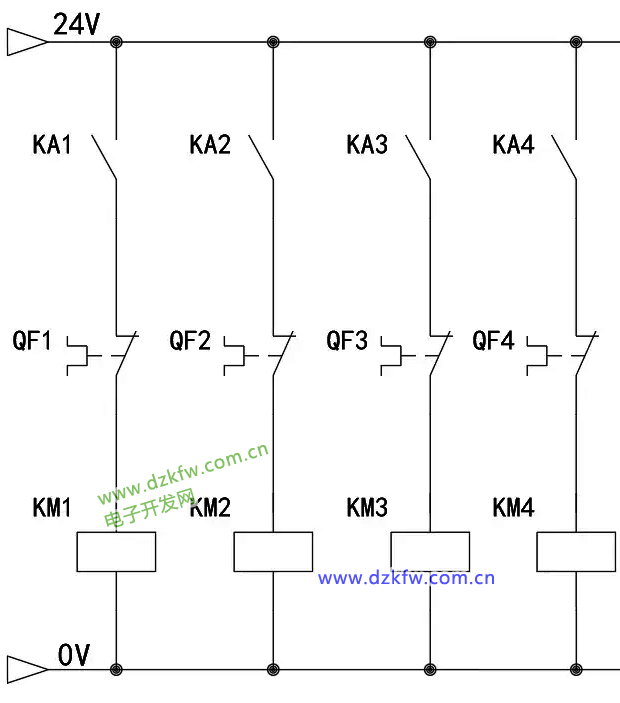

2.繼電器電路



3.控制電路



四、程序編寫

1.啟動與停止。

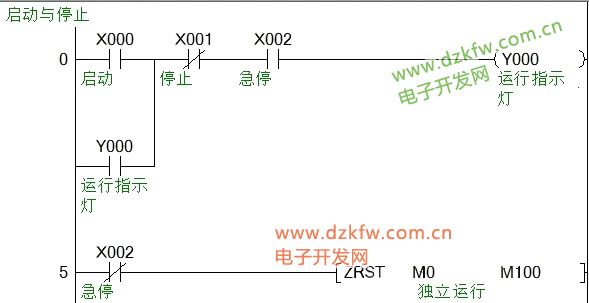

啟動按鈕按下后觸發Y0啟動并且形成自鎖，停止按鈕 X1或者急停按鈕X2按下后，運行指示燈熄滅，此處的急停按鈕外部接線接的是常閉觸點，所以程序內部寫成常開；正常情況下，停止按鈕按下后，重新按啟動可以繼續運行，而如果按下的是急停，就把M0到M100中間的所有點位都復位。



2.電機1的控制。

電機的啟動必須要在設備啟動狀態Y0的條件下動作，因此加了Y0的常開觸點，這樣能夠實現暫�？刂�，停止時只是斷開Y點的輸出，不復位控制的M點，重新按啟動按鈕時，電機能保持之前的動作。

入料運行指的是工位1沒有物料，感應器碰到工位1的入料感應器是觸發的動作情況。

“獨立運行1”指的是2好工位沒有物料時，按下放行按鈕，本工位的物料會留往下一個工位，這個對應的M點在后面的程序里還需要控制下一臺電機。

“同步運行1”指的是工位1上面有物料，工位2上面也有物料時，我們按下放行1，物料暫時還不能流走，必須等待下一臺電機在動作時電機才能動作，跟著下一臺電機走，所以這里串聯了一個Y2的常開，同時，第二臺電機的動作不一定說明時候完成動作，所以這里需要加一個Y1的常開觸點，保持自鎖。

假如上個工位的物料到達了這個工位了，碰到X10了，而流往下個工位的物料還沒到達下個工位，這個時候同步運行還沒結束，電機1也不應該運行，所以這里加了一個X10的常閉觸點。



入料1感應器感應到有物體就觸發M7入料運行；工位1有物料（X10有信號）時，下一個工位有沒物料時（X12無信號）觸發獨立運行M0,下個工位有物料時，觸發同步運行M4.

停止控制部分的程序如下：



入料運行時，碰到工位1的到位感應器X10時，復位對應的M7標志位；

獨立運行時，保證物料流入下一個工位的感應器X12時，復位對應的M0標志位；

同步運行時，需要保證下個工位到位感應器X12碰到，這個過程一開始工位2也有物料，在運行的過程中，X12一開始是閉合的，工位2的物料離開工位2，X12斷開，工位1的物料離開工位1到達工位2，X12再次導通，所以這里必須用用上升沿，不能用常開點替換。

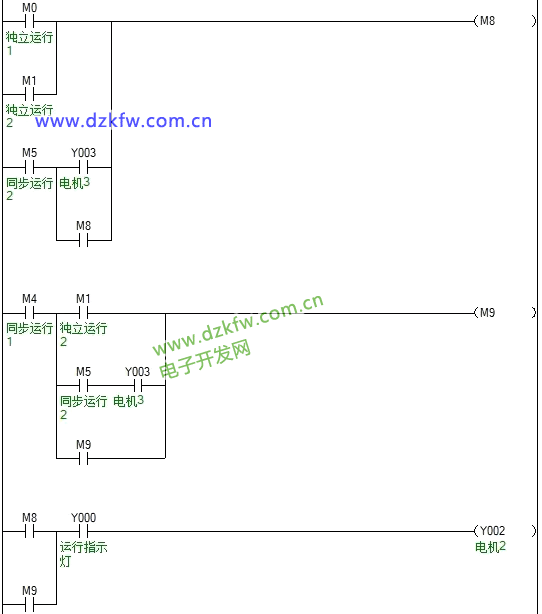

3.電機2的控制。

能控制電機Y2轉動的有以下4個動作：

獨立運行1、獨立運行2、同步運行2、同步運行1，同步運行2(M5)的輸出也需要下個電機Y3條件的觸發才能啟動，這里并聯了M8常開觸點，可以形成自鎖；“同步運行1”不是說一觸發電機就得轉動，還必須要電機2配合才能啟動，這里電機2可以是處于獨立運行的狀態，也可以處于同步運行狀態，處于同步運行狀態時需要電機Y3也處于運行狀態，所以這里串聯了Y3的常開觸點，輸出M9，為了防止“同步運行1”的動作還沒完成，而“獨立運行2”和“同步運行2”已經斷開了保證動作完成，這里給了M9常開觸點，形成自鎖。

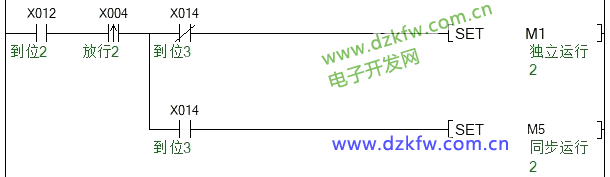

控制工位2的2個標志位M1（獨立運行2）和M2（同步運行2）的觸發主要看下個工位的到位感應器X14，按下放行按鈕X4，下個工位沒有物料時（X14常閉）觸發獨立運行2，下個工位有物料時（X14常開）觸發同步運行2。



停止控制部分的程序如下：

獨立運行時，保證物料流入下一個工位的感應器X14時（這里可以用上升沿或者常開觸點），復位對應的M1標志位；

同步運行時，需要保證下個工位到位感應器X14碰到，這個過程一開始工位3也有物料，在運行的過程中，X14一開始是閉合的，工位3的物料離開工位3，X14斷開，工位2的物料離開工位2到達工位3，X14再次導通，所以這里必須用用上升沿，不能用常開點替換。



4.電機3的控制。

能控制電機Y3轉動的有以下4個動作：獨立運行2、獨立運行3、同步運行3、同步運行2，由于 “同步運行2”不是說一觸發電機就得轉動，還必須要電機3也處于啟動的條件，因此這里面串聯了控制本臺電機轉動的兩個標志位“獨立運行3”和“同步運行3”，并且為了保證動作完成，防止“同步運行2”的動作還沒完成，而“獨立運行3”和“同步運行3”已經斷開了，所以加了個M11常開觸點形成自鎖。

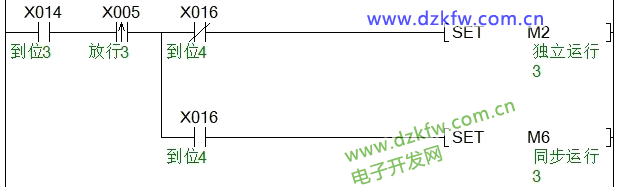

控制工位3的2個標志位M2（獨立運行3）和M6（同步運行3）的觸發主要看下個工位的到位感應器X16，按下放行按鈕X5，下個工位沒有物料時（X16常閉）觸發獨立運行3，下個工位有物料時（X16常開）觸發同步運行3。



停止控制部分的程序如下：

“獨立運行”和“同步運行”在物料流入下一個工位的到位感應器X16時，說明動作已經完成，此時復位對應的M點。



5.電機4的控制。

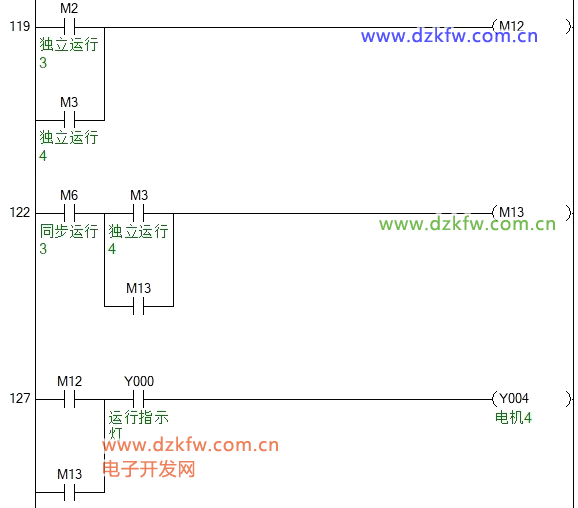

能控制電機Y3轉動的有以下3個動作：獨立運行3、獨立運行4、同步運行3，由于 “同步運行3”不是說一觸發電機就得轉動，還必須要電機4也處于啟動的條件，因此這里面串聯了控制本臺電機轉動的標志位“獨立運行4”，并且為了保證動作完成，防止“同步運行3”的動作還沒完成，而“獨立運行3”和“同步運行3”已經斷開了，所以加了個M13常開觸點形成自鎖。

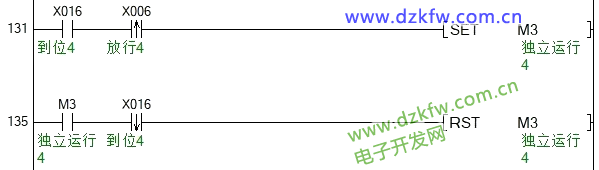

工位4獨立運行的觸發需要工位4到位感應X16有物料的條件下，按下放行按鈕X5上升沿時區觸發。



工位4獨立運行的停止需要物體離開工位4（X16下降沿）時區進行復位。
