三菱PLC模擬量編程,三菱FX2NPLC 模塊讀寫指令TO FROM

• FROM讀指令格式
• TO寫指令格式

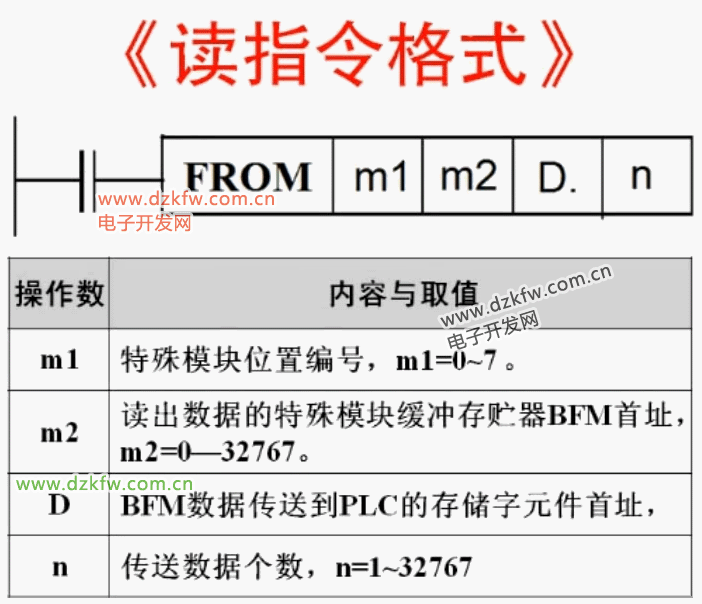

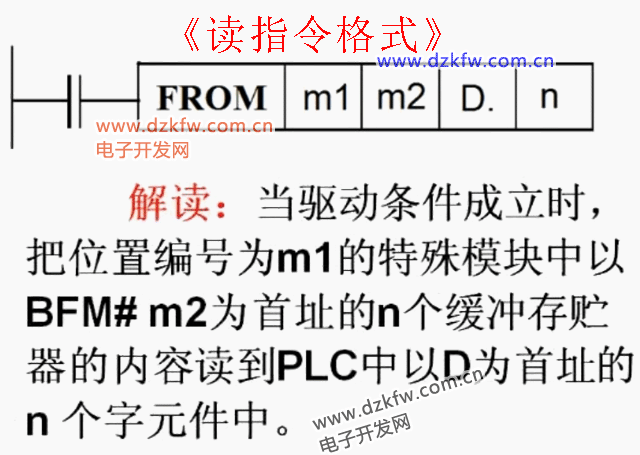

FROM讀指令格式

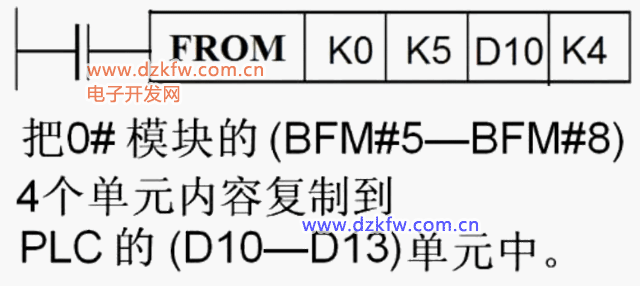

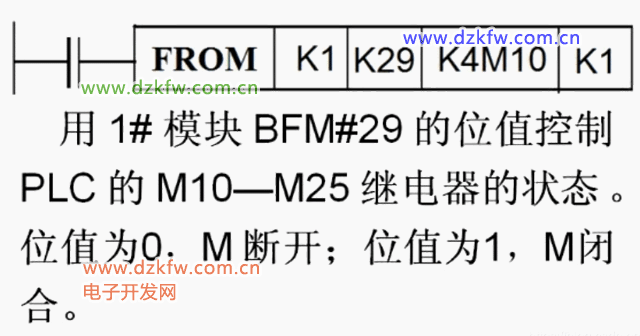

例1：

例2：

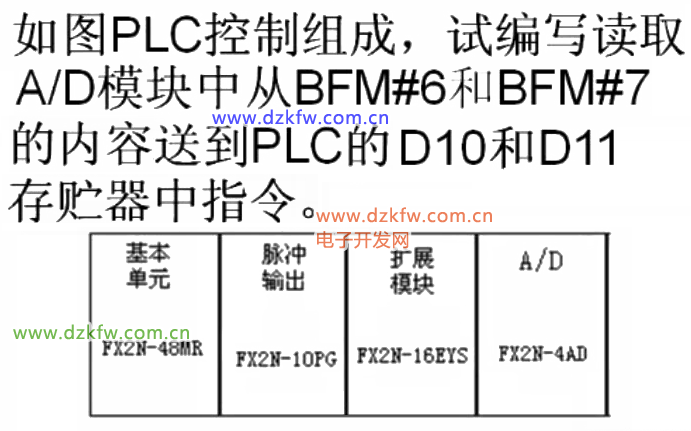

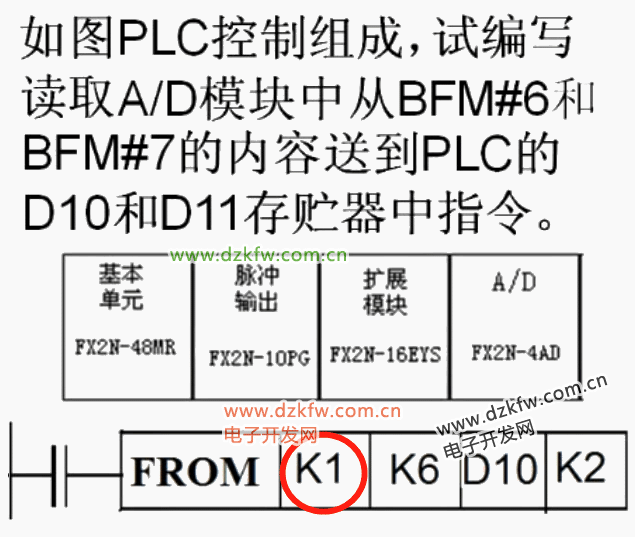

例3：

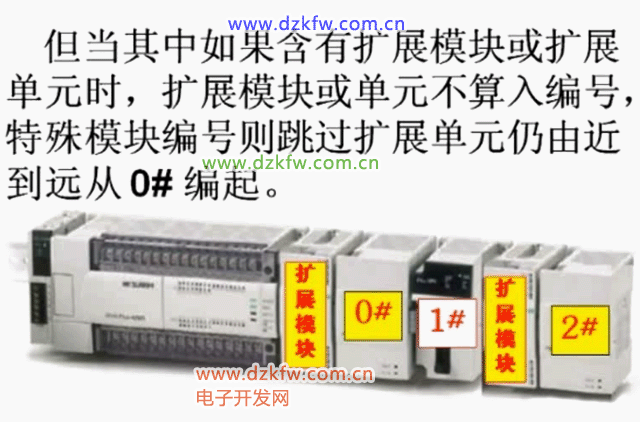

注意，擴展模塊不計入編號中

這里介紹一下擴展模塊和擴展單元的概念：
只對PLC I/O點進行擴展的模塊或單元叫做擴展模塊和擴展單元，其中，擴展模塊需要PLC供電，而擴展單元可以對其進行獨立供電
所以，上例的解答為：

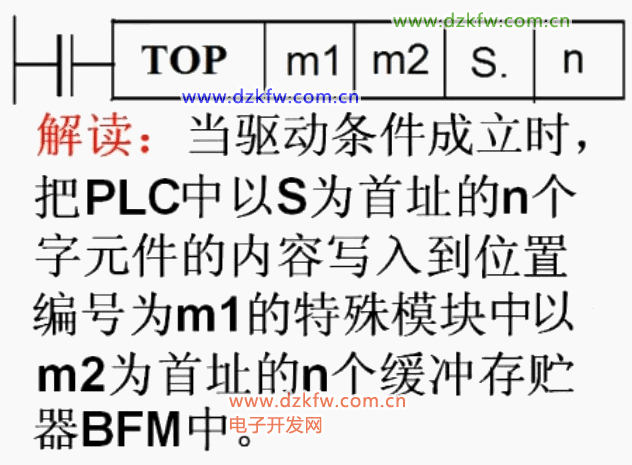

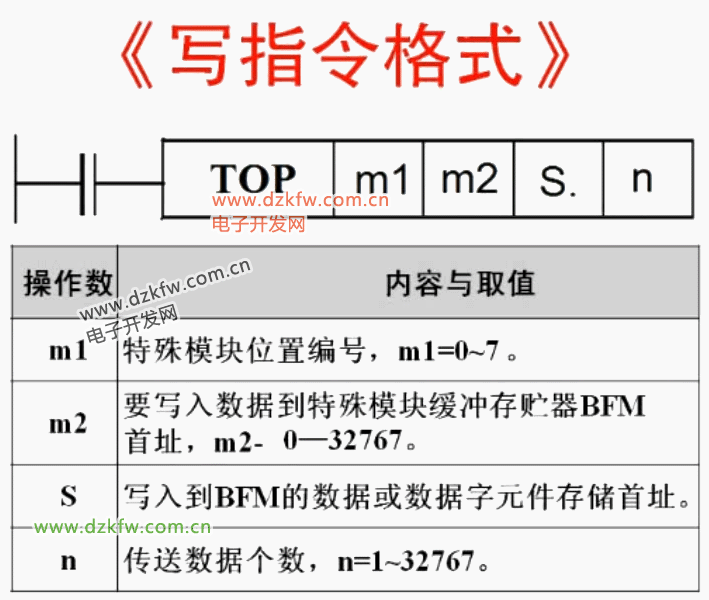

TO寫指令格式


這個指令是經常以TOP形式出現的

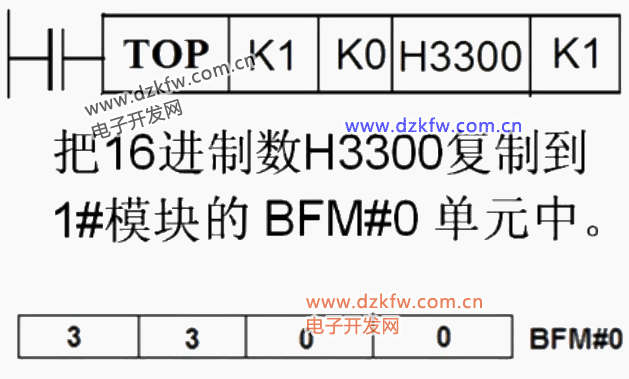

例1：

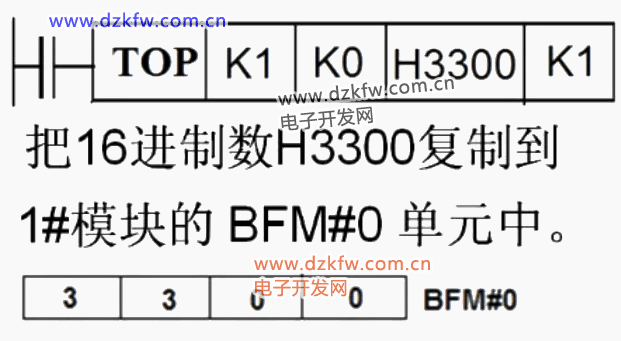

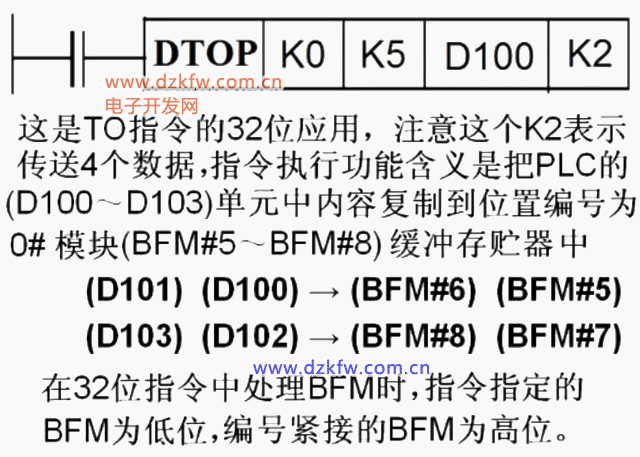

例2：

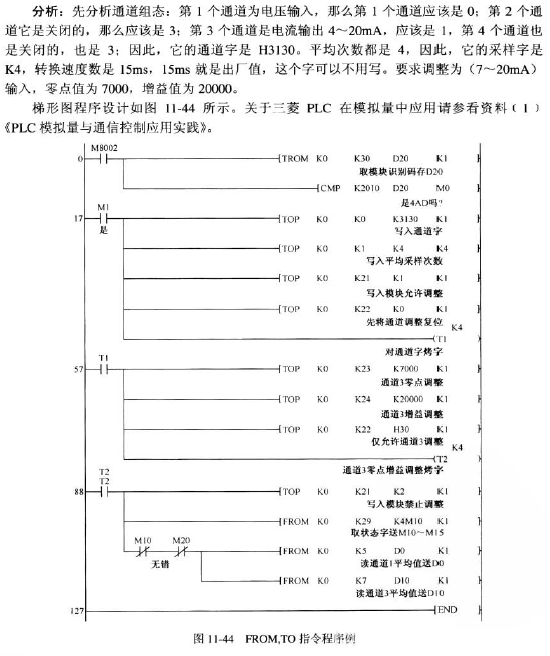

例3：

此例又需學習課程《PLC模擬量與通信控制應用實踐》，筆者也暫時仍未學習此課程，故留作日后講解
