本文電工學習網小編教大家空氣開關型號的選擇，空氣開關的安裝和接線方法，只有做好了這幾步，才能發揮空氣開關的作用，更好的保護家人的安全，首先教大家空氣開關的安裝：
安裝空氣開關：
1、住戶配電箱總開關一般可以選擇雙極32—63A小型空氣開關或隔離開關；
2、照明回路一般用10—16A小型空氣開關；
3、插座回路一般選擇16—20A的空氣開關；
4、空調回路一般選擇16—25A的空氣開關；
5、采用雙極或1P+N（相線+中性線）空氣開關，當線路出現短路或漏電故障時，應立即切斷電源的相線和中性線，確保人身安全及用電設備的安全。以上空氣開關的安裝僅供參考，每戶家庭的實際用電器功率不一樣，具體要按電工設計為準。
當你的空氣開關是三相開關，你要搞清楚入線是不是三相電路。如果確定是兩相的，就應該零線接零線，地線接外殼，火線隨便接一個就可以了。一般每個空調單獨分一路，廚房和衛生的插座分別單獨分一路，其余的插座可以根據情況分一到兩路，所有的照明也可以分為一到兩路。預計要使用大功率電器的插座電路可可以使用20安培的空氣開關，否則16安培的空氣開關就夠了
其次教大家空氣開關型號的選擇：
1、DZ5系列塑料外殼式空氣開關適用于交流50HZ、380V、額定電流自0.15A至50A的電路中。
2、DZ10系列塑殼空氣開關適用于交流50HZ、380V或直流220V以及以下的配電線路中，用來分配電能和保線路及電源設備的過載、欠電壓和短路，以及在正常工作下不頻繁分?jǐn)嗪徒油ň�路之用。
3、DZ12系列塑殼空氣開關，體積小巧，結構新穎、性能優良可靠。主要裝在照明配電箱中，用于賓館、公寓、高層建筑、廣場、航空港、火車站和工商企業等單位的交流50HZ單相230V。
4、DZ15系列塑料外殼式空氣開關，適用于交流50HZ、額定電壓380V、額定電流63A的電路中作為通斷操作。
5、DZ20系列塑料外殼式空氣開關適用于交流50HZ，額定絕緣電壓660V，額定電壓380V及以下，其額定電流至1250A。
6、四級空氣開關主要用于交流50HZ、額定電壓400V及以下，額定電流100至630A三相五線制的系統中，它能保證用戶和電源完全斷開，確保安全，從而解決其他任何空氣開關不可克服的中性極電流不為零的弊端。
7、DZ47系列小型空氣開關只要適用于交流50HZ/60HZ，額定工作電壓為240V/415V及以下，額定電流至60A的電路中，該空氣開關主要用于現代建筑物的電氣線路及設備的過載、短路保護。
8、SCML系列空氣開關適用于交流50HZ、60HZ、500V及以下的電路中做不頻繁轉換盒電動機不頻繁起動之用。
9、DW10系列萬能式空氣開關適用于交流50HZ、額定電壓至440V的電氣線路中，做過載、短路、失壓保護及正常條件下的不頻繁轉換之用。
10、DW15系列萬能式空氣開關適用于交流50HZ、額定電壓至440V，額定工作電壓至1140V、80V的配電網絡中，用來分配電能和供電線路及電源設備的過載、欠電壓、短路保護之用。
11、H系列塑殼式空氣開關適用于額定電流600A及以下，交流50HZ、額定工作電壓690V及以下，直流230V及以下一般作陪電泳，定額電流225A及以下的空氣開關，可分別作為線路和不頻繁轉換及電動機的不頻繁起動之用。
12、AC30系列模數化插座是用戶內安裝的模數化終端組合電氣的配套電器元件，也可以裝與其他成套電器箱內，對用電設備進行插接。
最后教大家空氣開關的接線方法：
下面，就舉例來說明空氣開關的接線方法。如果從大電表到家里有3根線，紅藍花三色的，可以用一個帶漏電保護的空氣開關做總控開關（A0），另外有三個普通的空氣開關分別控制家里的燈（A1）、空調（A2）、插座（A3）。從正面看，其中A0上方是2個接線樁，右邊的刻了一個N符號，下方也是2個接線樁，右邊的刻了一個N符號；A1、A2、A3是一樣的，上方和下方分別有一個接線樁。
接線方法如下：
從外面進來的三根電線是這樣區分的：紅色火線（L）、藍色零線（N）、花線是地線（E/PE/G/GND)，地線通常是黃綠相間的。如果你要安裝室內電路，那么你室內電路的電線也要相應地使用這三種顏色的導線；開關要正面安裝，上端為進線，下端為出線。一般情況，地線不進開關。


切記：連接由專業電工負責
您只能在使用時注意
另：火線進開關

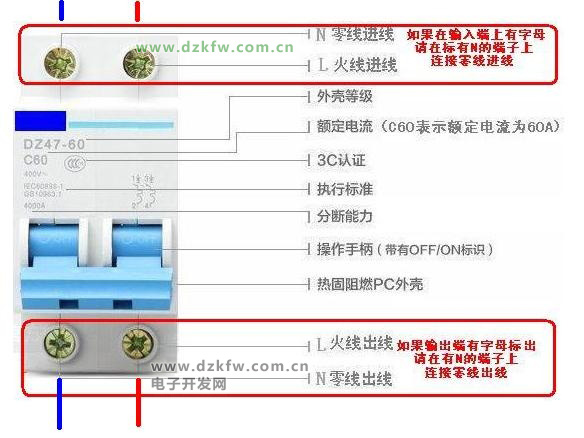

斷路器（簡稱“空開”）的接線圖

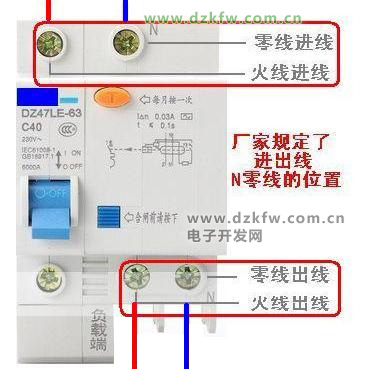

漏電保護器上的火線和零線的連接
一般的是左零右火，也有特標的是左火右零的，如下圖




一、接室內線
1、在下方標有字母 N 接零線零線（藍色），所有室內的零線都接這里。
2、在下方 A1 接照明線（電燈）的火線。
3、在下方 A2 接插座線的火線分路。
4、在下方 A3 接空調線的火線分路。
二、接進戶線（外面進來的電線）
1、在上方 N 接零線（藍色）
2、在上方 L 接火線（紅色）
廣大消費者只有做到以上這些，才能夠盡量減少用電隱患，避免造成人員觸電和傷亡事故的發生，同時更是關愛家人的最好表現，愛家愛家人，就應該從身邊的小事做起，從關心他們的身體健康和安全做起，從選購一款適合自己家居的空氣開關做起！
