電氣系統圖，是用來描述每一個配電箱的內部電氣安裝配置！一份完整的系統圖，我們不僅可以看出該電箱所需要的電氣設備元件，我們還能看出該電箱用線的大小，以及敷設方式！
對于線路的敷設方式有很多種，最常見的敷設方式有： 暗敷設在墻內、暗敷設在頂棚內、暗敷設在不能進入的頂棚內、 暗敷設在地面內等敷設方式！這些敷設方式在電氣圖紙中，又是怎樣表示的呢？
這是一張用戶配電箱系統圖，在圖中我用圓形圈了一些字母出來，這些字母都有著自己的中文意思，如果想知道具體代表著什么，可以繼續往下看我的解說！


圖中BV所代表的是銅芯聚氯乙烯絕緣電線，BV后面的則是線的根數以及大小！常見的電線代表字母中，除了BV，還有BLV以及BVR，這些字母分別表示：
BV銅芯聚氯乙烯絕緣電線
BLV鋁芯聚氯乙烯絕緣電線
BVR銅芯聚氯乙烯絕緣軟電線


圖紙中PC20，PC指的是PC-PVC塑料硬管，20則是線管的大小！常見的線管類型及字母符號有：
SC：焊接鋼管
RC：鍍鋅鋼管
JDG：套接緊定式鍍鋅鋼導管
KBG：扣壓式薄壁鍍鋅鋼管
PC-PVC：硬質塑料管

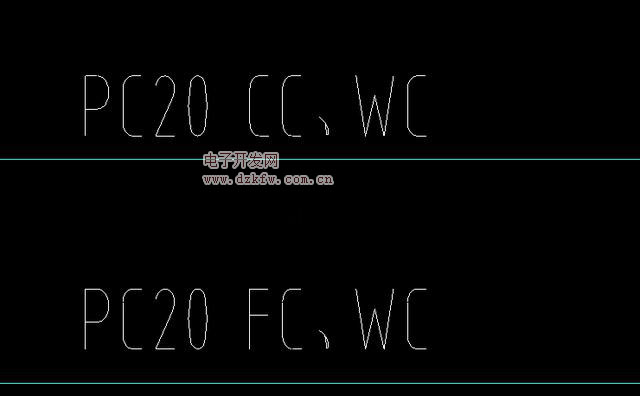

線管后面的CC、WC、FC，則是線管的敷設方式！
CC：暗敷設在屋面或頂板內
WC：暗敷設在墻內
FC：地板或地面下敷設


這上面的字母代表符號僅僅是一部分，還有很多的敷設方式以及套線方式！為此，我特意在網上收集了更多關于圖紙字母代表符號供大家學習參考：
一、導線穿管
SC：焊接鋼管
RC：鍍鋅鋼管
JDG：套接緊定式鍍鋅鋼導管
KBG：扣壓式薄壁鍍鋅鋼管
PC-PVC：硬質塑料管
FPC：阻燃硬塑料管
CT：橋架
MR：金屬線槽
M：鋼索
CP：金屬軟管
二、導線敷設部位
AB ：沿或跨梁（屋架）敷設
BC：暗敷在梁內
AC ：沿或跨柱敷設
CLC：暗敷設在柱內
WS：沿墻面敷設
WC：暗敷設在墻內
CE：沿天棚或頂板面敷設
CC：暗敷設在屋面或頂板內
SCE：吊頂內敷設
FC：地板或地面下敷設
三、燈具安裝
CS：鏈吊
DS：管吊
W：墻壁安裝
C：吸頂
R：嵌入
S：支架
CL：柱上
