實用電工口訣大全是廣大設備管理與維修工作者在實踐中的心得與見解，電工口訣中的文字簡潔、押韻、通俗易懂、內容豐富、實用，方便設備人輕松記住電工理論和數據，是電工必須掌握的要領。本電工口訣簡述了常用的電工技術理論、數據、施工操作規程、電纜選擇訣竅儀器儀表的使用方法等。
 1、簡便估算導線載流量的電工口訣
十下五，百上二，二五三五四三界，七零九五兩倍半，溫度八九折，銅材升級算。
說明:
10mm2以下的鋁導線載流量按5A/mm2計算；100mm2以上的鋁導線載流量按2A/mm2計算；25mm2的鋁導線載流量按4A/mm2計算；35mm2的鋁導線載流量按3A/mm2計算；70mm2、95mm2的鋁導線載流量按2.5A/mm2計算；“銅材升級算”舉例說明：如計算120mm2的銅導線載流量，可以選用150mm2的鋁導線，求鋁導線的載流量；受溫度影響，最后還要乘以0.8或0.9（依地理位置）。
2、已知變壓器容量,求其電壓等級側額定電流的電工口訣
容量除以電壓值，其商乘六除以十。
 舉例：
視在電流I=視在功率S÷1.732×10KV=1000KVA÷1.732×10KV=57.736A；估算I=（1000KVA÷10KV）×6÷10=60A
說明：適用于任何電壓等級。
 3、已知變壓器容量，速算其一、二次保險絲電流值的電工口訣
配變高壓熔斷體，容量電壓相比求。
配變低壓熔斷體，容量乘九除以五
 4、已知三相電動機容量，求其額定電流的電工口訣
容量除以千伏數，商乘系數零點七六；
已知三相二百二電機，一千瓦三點五安培；
已知高壓三千伏電機，四個千瓦一安培。
 注：
1KW÷0.22KV×0.76≈1A ；4KW÷3KV×0.76≈1A口訣適用于任何電壓等級的三相電動機額定電流計算。口訣使用時，容量單位為kW，電壓?jiǎn)挝粸閗V，電流單位為A。
 5、測知電力變壓器二次側電流，求算其所載負荷容量的電工口訣
 已知配變二次壓，測得電流求千瓦。
電壓等級四百伏，一安零點六千瓦；
電壓等級三千伏，一安四點五千瓦；
電壓等級六千伏，一安整數九千瓦；
電壓等級十千伏，一安一十五千瓦；
電壓等級三萬五，一安五十五千瓦。
 6、已知小型380V三相籠型電動機容量，求其供電設備最小容量、負荷開關、保護熔體電流值的電工口訣
直接起動電動機，容量不超十千瓦；
六倍千瓦選開關，五倍千瓦配熔體；
供電設備千伏安，需大三倍千瓦數。
 說明：
（1）口訣所述的電動機是小型AC380V鼠籠型三相電動機，電動機起動電流很大，一般是額定電流的4-7倍。
（2）用負荷開關直接起動的電動機容量最大不應超過10kW，一般以4.5kW以下為宜，且開啟式負荷開關（膠蓋瓷底隔離開關）一般用于5.5kW及以下的小容量電動機作不頻繁的直接起動；設備管理中華聯盟，微信平臺。封閉式負荷開關（鐵殼開關）一般用10kW以下的電動機作不頻繁的直接起動。負荷開關均由簡易隔離開關閘刀和熔斷器或熔體組成,選擇額定功率的6倍開關為宜。
 （3）為了避免電動機起動時的大電流，應當選擇額定電流的5倍的熔斷器為宜。
 （4）還要選擇適當?shù)碾娫矗�電源的輸出功率�?yīng)不小于3倍的額定功率。
 7、測知無銘牌380V單相焊接變壓器的空載電流，求算其額定容量的電工口訣
三百八焊機容量，空載電流乘以五。
 說明：
單相交流焊接變壓器實際上是一種特殊用途的降壓變壓器，與普通變壓器相比，其基本工作原理大致相同。
 為滿足焊接工藝的要求，焊接變壓器在短路狀態下工作，要求在焊接時具有一定的引弧電壓。當焊接電流增大時，輸出電壓急劇下降。根據P=U×I（功率一定，電壓與電流成反比）。設備管理中華聯盟，微信平臺。當電壓降到零時（即二次側短路），二次側電流也不致過大等等，即焊接變壓器具有陡降的外特性，焊接變壓器的陡降外特性是靠電抗線圈產生的壓降而獲得的。
 空載時，由于無焊接電流通過，電抗線圈不產生壓降，此時空載電壓等于二次電壓，也就是說焊接變壓器空載時與普通變壓器空載時相同。變壓器的空載電流一般約為額定電流的6%-8%（國家規定空載電流不應大于額定電流的10%）。
 8、判斷交流電與直流電流的電工口訣
電筆判斷交直流，交流明亮直流暗，交流氖管通身亮，直流氖管亮一端。
 說明：
判別交、直流電時，最好在“兩電”之間作比較,這樣就很明顯。測交流電時氖管兩端同時發亮，測直流電時氖管里只有一端極發亮。
 9、巧用電筆進行低壓核相的電工口訣
判斷兩線相同異，兩手各持一支筆，兩腳與地相絕緣，兩筆各觸一要線，用眼觀看一支筆，不亮同相亮為異。
 說明：
此項測試時，切記電工的兩腳與地必須絕緣。因?yàn)槲覈?guó)大部分是380/220VAC供電，且變壓器普遍采用中性點直接接地，所以做測試時，人體與大地之間一定要絕緣，避免構成回路，以免誤判斷；測試時兩筆亮與不亮顯示一樣，故只看一支則可。
 10、巧用電筆判斷直流電正負極的電工口訣
電筆判斷正負極，觀察氖管要心細，前端明亮是負極，后端明亮為正極。
 說明：
氖管的前端指驗電筆筆尖一端，氖管后端指手握的一端，前端明亮為負極，反之為正極。設備管理中華聯盟。測試時要注意：電源電壓為110V及以上；若人與大地絕緣，一只手摸電源任一極，另一只手持測電筆，設備管理中華聯盟，電筆金屬頭觸及被測電源另一極，氖管前端極發亮，所測觸的電源是負極；若是氖管的后端極發亮，所測觸的電源是正極，這是根據直流單向流動和電子由負極向正極流動的原理。
 11、巧用電筆判斷直流電源有無接地，正負極接地的區別的電工口訣
變電所直流系數，電筆觸及不發亮；若亮靠近筆尖端，正極有接地故障；若亮靠近手指端，接地故障在負極。
 說明：
發電廠和變電所的直流系數，是對地絕緣的，人站在地上，用驗電筆去觸及正極或負極，氖管是不應當發亮的，如果發亮，則說明直流系統有接地現象；如果發亮的部位在靠近筆尖的一端，則是正極接地；如果發亮的部位在靠近手指的一端，則是負極接地。
 12、巧用電筆判斷380/220V三相三線制供電線路相線接地故障的電工口訣
星形接法三相線，電筆觸及兩根亮，剩余一根亮度弱，該相導線已接地；若是幾乎不見亮, 金屬接地的故障。
 說明：
電力變壓器的二次側一般都接成Y形，在中性點不接地的三相三線制系統中，用驗電筆觸及三根相線時，有兩根通常稍亮，而另一根上的亮度要弱一些，則表示這根亮度弱的相線有接地現象，但還不太嚴重；如果兩根很亮，而剩余一根幾乎看不見亮，則是這根相線有金屬接地故障。
 13、電纜選擇電工口訣
 “二點五下乘以九，往上減一順號走”
 說的是2．5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2．5mm’導線，載流量為2．5×9＝22．5(A)。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。
 “三十五乘三點五，雙雙成組減點五”
 說的是35mm”的導線載流量為截面數的3．5倍，即35×3．5＝122．5(A)。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚�(gè)兩個線號成一組，倍數依次減0．5。即50、70mm’導線的載流量為截面數的3倍；95、120mm”導線載流量是其截面積數的2．5倍，依次類推。
“條件有變加折算，高溫九折銅升級”。
 上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；設備管理中華聯盟，當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線計算。
功率、線徑、電流三者的關系
 在單相220V的線路中，每1KW功率的電流在4.5A—5A左右，三相平衡負載的三相電路中，每1KW功率的電流在2A左右；也就是說單相電路中，每1平方毫米的銅芯線可以承受1KW的功率，電流在4.5A—5A左右，換算成三相平衡負載，那就每1平方毫米的銅芯線可以承受2KW—2.5KW的功率。這個就是一般電工都用的“經驗公式”，它比物理計算公式好記，所以被廣泛地采用。
導線線徑與電流規格表
 導線的阻抗與其長度成正比，與其線徑成反比。請?jiān)谑褂秒娫磿r(shí)，特別注意輸入與輸出導線的線材與線徑問題。以防止電流過大使導線過熱而造成事故。
常用的從1平方毫米開始： 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米；不常用的有：0.5、0.75、300、400、500平方毫米等。

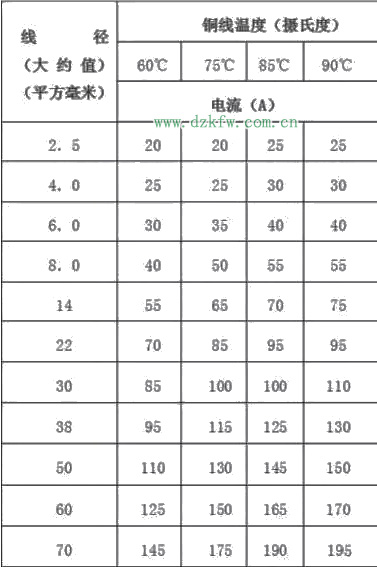

 下面是銅線在不同溫度下的線徑所能承受的最大電流表格。
  導線線徑一般按如下公式計算：
 銅線： S= IL / 54.4*U`
鋁線： S= IL / 34*U`
式中：I——導線中通過的最大電流（A）
L——導線的長度
U`——充許的電源降（V）
S——導線的截面積（mm2）
說明：
1）、U`電壓降可由整個系統中所用的設備（如探測器）范圍分給系統供電用的電源電壓額定值綜合起來考慮選用。
2）、計算出來的截面積往上靠。

14、簡便估算導線載流量的電工口訣
十下五，百上二，二五三五四三界，七零九五兩倍半，溫度八九折，銅材升級算。
說明:
10mm2以下的鋁導線載流量按5A/mm2計算；100mm2以上的鋁導線載流量按2A/mm2計算；25mm2的鋁導線載流量按4A/mm2計算；35mm2的鋁導線載流量按3A/mm2計算；70mm2、95mm2的鋁導線載流量按2.5A/mm2計算；“銅材升級算”舉例說明：如計算120mm2的銅導線載流量，可以選用150mm2的鋁導線，求鋁導線的載流量；受溫度影響，最后還要乘以0.8或0.9（依地理位置）。
15、已知變壓器容量,求其電壓等級側額定電流的電工口訣
容量除以電壓值，其商乘六除以十。
舉例：
視在電流I=視在功率S÷1.732×10KV=1000KVA÷1.732×10KV=57.736A；估算I=（1000KVA÷10KV）×6÷10=60A
說明：適用于任何電壓等級。
16、已知變壓器容量，速算其一、二次保險絲電流值的電工口訣
配變高壓熔斷體，容量電壓相比求。
配變低壓熔斷體，容量乘九除以五
17、已知三相電動機容量，求其額定電流的電工口訣
容量除以千伏數，商乘系數零點七六；
已知三相二百二電機，一千瓦三點五安培；
已知高壓三千伏電機，四個千瓦一安培。
注：
1KW÷0.22KV×0.76≈1A ；4KW÷3KV×0.76≈1A口訣適用于任何電壓等級的三相電動機額定電流計算。口訣使用時，容量單位為kW，電壓?jiǎn)挝粸閗V，電流單位為A。
18、測知電力變壓器二次側電流，求算其所載負荷容量的電工口訣
已知配變二次壓，測得電流求千瓦。
電壓等級四百伏，一安零點六千瓦；
電壓等級三千伏，一安四點五千瓦；
電壓等級六千伏，一安整數九千瓦；
電壓等級十千伏，一安一十五千瓦；
電壓等級三萬五，一安五十五千瓦。
19、已知小型380V三相籠型電動機容量，求其供電設備最小容量、負荷開關、保護熔體電流值的電工口訣
直接起動電動機，容量不超十千瓦；
六倍千瓦選開關，五倍千瓦配熔體；
供電設備千伏安，需大三倍千瓦數。
說明：
（1）口訣所述的電動機是小型AC380V鼠籠型三相電動機，電動機起動電流很大，一般是額定電流的4-7倍。
（2）用負荷開關直接起動的電動機容量最大不應超過10kW，一般以4.5kW以下為宜，且開啟式負荷開關（膠蓋瓷底隔離開關）一般用于5.5kW及以下的小容量電動機作不頻繁的直接起動；敬請關注：設備管理中華聯盟，微信平臺。封閉式負荷開關（鐵殼開關）一般用10kW以下的電動機作不頻繁的直接起動。負荷開關均由簡易隔離開關閘刀和熔斷器或熔體組成,選擇額定功率的6倍開關為宜。
（3）為了避免電動機起動時的大電流，應當選擇額定電流的5倍的熔斷器為宜。
（4）還要選擇適當?shù)碾娫矗�電源的輸出功率�?yīng)不小于3倍的額定功率。
20、測知無銘牌380V單相焊接變壓器的空載電流，求算其額定容量的電工口訣
三百八焊機容量，空載電流乘以五。
說明：
單相交流焊接變壓器實際上是一種特殊用途的降壓變壓器，與普通變壓器相比，其基本工作原理大致相同。為滿足焊接工藝的要求，焊接變壓器在短路狀態下工作，要求在焊接時具有一定的引弧電壓。當焊接電流增大時，輸出電壓急劇下降。根據P=U×I（功率一定，電壓與電流成反比）。敬請關注：設備管理中華聯盟，微信平臺。當電壓降到零時（即二次側短路），二次側電流也不致過大等等，即焊接變壓器具有陡降的外特性，焊接變壓器的陡降外特性是靠電抗線圈產生的壓降而獲得的。（http://www.diangon.com/版權所有）空載時，由于無焊接電流通過，電抗線圈不產生壓降，此時空載電壓等于二次電壓，也就是說焊接變壓器空載時與普通變壓器空載時相同。變壓器的空載電流一般約為額定電流的6%-8%（國家規定空載電流不應大于額定電流的10%）。
21、判斷交流電與直流電流的電工口訣
電筆判斷交直流，交流明亮直流暗，交流氖管通身亮，直流氖管亮一端。
說明：
判別交、直流電時，最好在“兩電”之間作比較,這樣就很明顯。測交流電時氖管兩端同時發亮，測直流電時氖管里只有一端極發亮。
22、巧用電筆進行低壓核相的電工口訣
判斷兩線相同異，兩手各持一支筆，兩腳與地相絕緣，兩筆各觸一要線，用眼觀看一支筆，不亮同相亮為異。
說明：
此項測試時，切記電工的兩腳與地必須絕緣。因?yàn)槲覈?guó)大部分是380/220VAC供電，且變壓器普遍采用中性點直接接地，所以做測試時，人體與大地之間一定要絕緣，避免構成回路，以免誤判斷；測試時兩筆亮與不亮顯示一樣，故只看一支則可。
23、巧用電筆判斷直流電正負極的電工口訣
電筆判斷正負極，觀察氖管要心細，前端明亮是負極，后端明亮為正極。
說明：氖管的前端指驗電筆筆尖一端，氖管后端指手握的一端，前端明亮為負極，反之為正極。測試時要注意：電源電壓為110V及以上；若人與大地絕緣，一只手摸電源任一極，另一只手持測電筆，電筆金屬頭觸及被測電源另一極，氖管前端極發亮，所測觸的電源是負極；若是氖管的后端極發亮，所測觸的電源是正極，這是根據直流單向流動和電子由負極向正極流動的原理。
24、巧用電筆判斷直流電源有無接地，正負極接地的區別的電工口訣
變電所直流系數，電筆觸及不發亮；若亮靠近筆尖端，正極有接地故障；若亮靠近手指端，接地故障在負極。
說明：
發電廠和變電所的直流系數，是對地絕緣的，人站在地上，用驗電筆去觸及正極或負極，氖管是不應當發亮的，如果發亮，則說明直流系統有接地現象；如果發亮的部位在靠近筆尖的一端，則是正極接地；如果發亮的部位在靠近手指的一端，則是負極接地。
25、巧用電筆判斷380/220V三相三線制供電線路相線接地故障的電工口訣
星形接法三相線，電筆觸及兩根亮，剩余一根亮度弱，該相導線已接地；若是幾乎不見亮, 金屬接地的故障。
說明：
電力變壓器的二次側一般都接成Y形，在中性點不接地的三相三線制系統中，用驗電筆觸及三根相線時，有兩根通常稍亮，而另一根上的亮度要弱一些，則表示這根亮度弱的相線有接地現象，但還不太嚴重；如果兩根很亮，而剩余一根幾乎看不見亮，則是這根相線有金屬接地故障。
