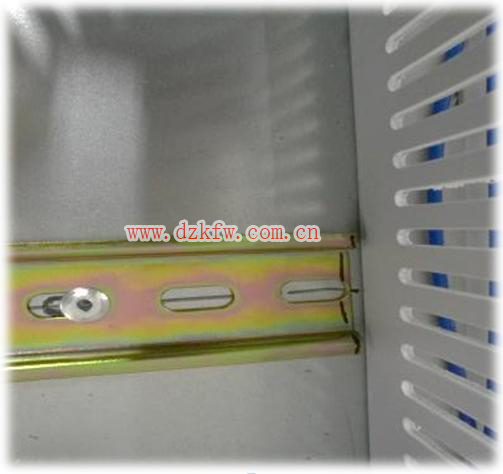

2：確認元器件型號，按照?qǐng)D紙布局排放元器件并貼上標簽。

3：接線時須強弱電分開走，避免干擾（左強右弱）。

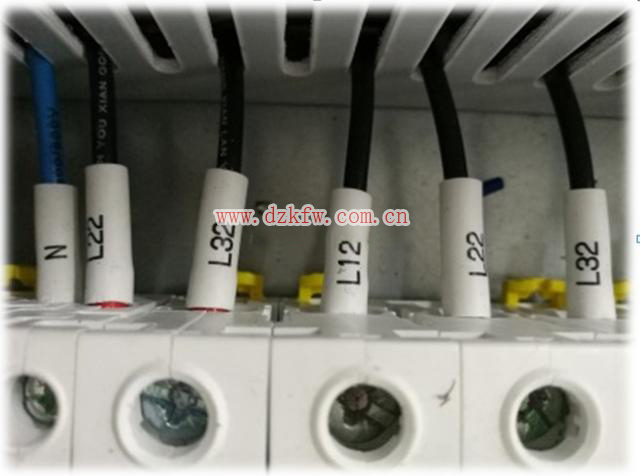

4：號碼管字體方向大小必須統一（由左往右看，由下往上看）。

5：壓線時線鼻子必須壓緊。元器件接線時按照螺絲的順時針?lè)较驍Q緊，擰緊后用手拉一下，檢查是否會脫落。一個接線孔最多只能接2根線。
6：電線顏色使用根據圖紙或者客戶要求，如果沒有要求就使用公司標準 ： （380V A黃B綠C紅N藍PE黃綠，220V火線黑色 零線淺藍色，24v+棕色 0v深藍色）
7：接線完成檢查沒有錯誤后裝入配電柜，接線過門時須留有弧度，并套纏繞管保護。

8：配電柜接線完畢后及時清理柜內垃圾及雜物。
9：外圍人員拿到圖紙后先確定傳感器的位置及走線方向，根據現場位置布置線槽或者扎帶扣，dzkfw.com.cn線槽內需安裝扎帶扣。

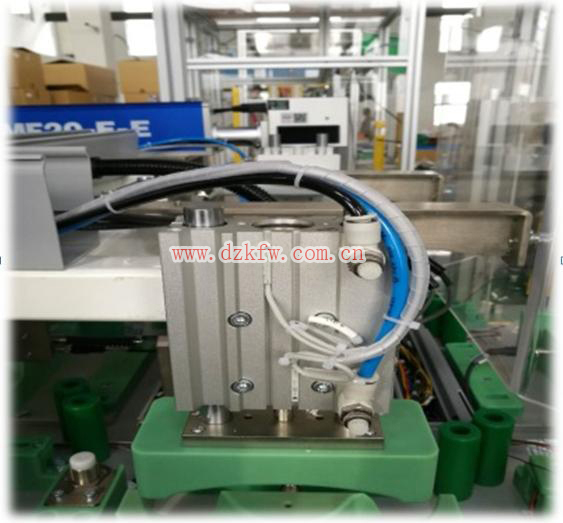

10：安裝固定傳感器并套好號碼管，有氣管的地方順著氣管走，沒有氣管的地方貼著固定件走，不能懸空

11：走線時盡量將線理順，不要交叉，穿洞的需要安裝保護套，有線槽的地方走線槽，沒線槽的套波紋管或者纏繞帶，
12：按鈕盒及hmi或者其他需要接線的元器件，如果材料沒到貨可以先將線放到位，并適當預留足夠的長度且套上號碼管。

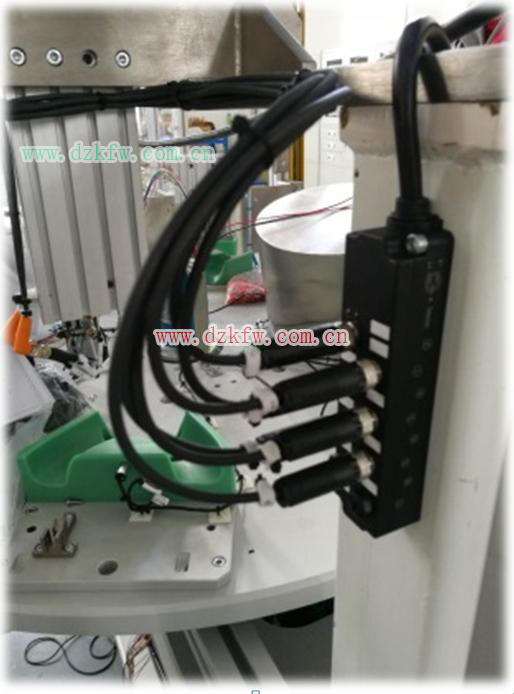

13：根據現場位置合理安裝集線器，盡量使需要走集線器的

14：外部線進入柜內時強弱電分開走，并預留適當?shù)拈L(zhǎng)度。
15：保持走線美觀大方安全不干涉。
16：上電前必須先用萬用表檢查線路，確保沒有接錯線后才上電。
17：保持工作周?chē)�環境整潔，營造一個安全舒適的工作環境。
