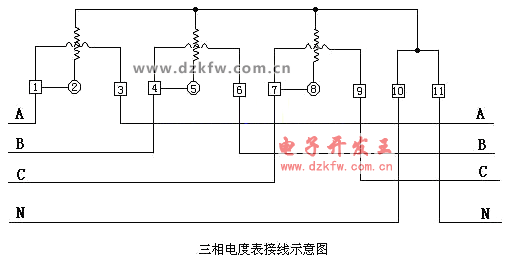

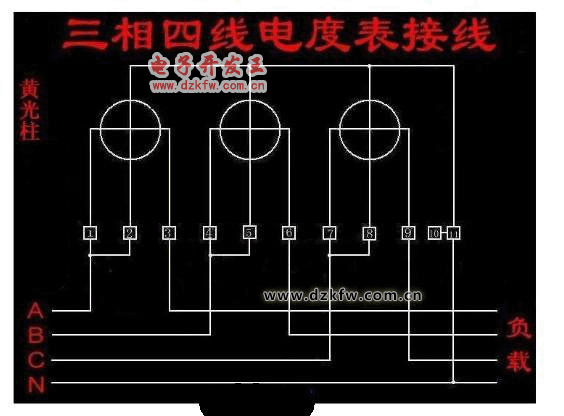

會員注冊電度表有直接接入和帶互感器接入兩種接法，接線時必須區分好電源的相線、零線及相序；還必須區分好互感器初次級線圈的同名端正確連接。否則會導致電度表慢走或倒走等計量誤差及短路事故。
接線的正誤，可以用如下快速檢查法判別：當負載在正常狀態下，先測記下鋁盤在X分鐘內的轉數n1，再把相應的電壓元件的電源斷開，并測記此時鋁盤在X分鐘內的轉數n2，對比n1和n2的值則可判定接線的正誤。當電度表接線正確時，對三相三線有功電度表，若斷開B相電壓后，電度表慢走一半，即n2的轉數比n1減小一半；對三相三線無功電度表，先測定三相電源相序后，若斷開C相電壓，電度表n2的轉數比n1減小一半;對三相四線有功電度表，若依次斷開每一驅動元件電壓，則n2轉數分別為n1的1／3。
接線不正確導致的計量誤差，可以用修正系數來更正，即W=KW′式中W′為電度表計量電度數，K為修正系數，W為實際電度數。
以三相三線有功電度表為例，當斷開B相電壓時，線電壓UAc加在兩電壓元件上，每一元件承受的電壓為1／2UAc，則測量的功率變?yōu)椋?BR>P=1／2UAcIACOS(30°－φ)＋
1／2UAcIcCOS(30＋φ)
=UICOSφ
很明顯，此時電度表的讀數為實際電度數的一半，要更正計量誤差，修正系數應為2，同理可測算出不同接線錯誤下的修正系數如下表，依據修正系數就能更正計量誤差了。
例一、有一三相三線電度表帶200／5電流互感器接入，上月走度至580，本月抄表680，發現B相電壓斷線，求實際用電量W=?
解：W=KW′
=2[(680－580)]×200／5]
=2×4000
=8000(KWh)
例二、三相四線電度表上月走度至980，本月抄表130，發現兩相電流互感器極性接反，求實際用電量W=?(電流互感器300／5與電度表要求配套使用)
解：W=KW′
=(－3)×[－(980－130)]
=(－3)×(－850)
=2550(KWh)
