微型斷路器，是建筑電氣終端配電裝置中使用最廣泛的一種終端保護設備，適用于125A以下的單相、三相的短路、過載、過壓等保護，包括單極1P、二極2P、三極3P、四極4P等四種。那么單極1P、二極2P、三極3P、四極4P之間到底有什么區別呢？他們分別的作用又是什么？

    微型斷路器上面1P、2P等后面這個P是什么意思呢？其實P代表的就是極，英文Point點，通俗地可以理解為電源接入線的相數。極數越多占據的空間位置越大，一般情況下1P斷路器寬度18mm，那么2P的就是2*18=36mm了，尺寸如圖1. P代表的是極，其實也就是代表接線的根數，1P上端口只能接一根線，1P N和2P能接兩根線，以此類推。

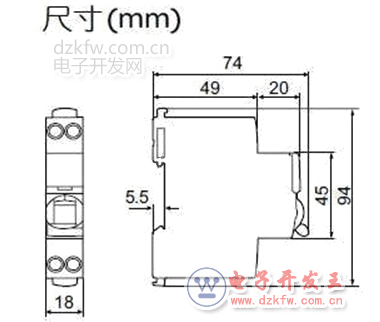

     圖1 1P尺寸

     微型斷路器的工作原理：微型斷路器由操作機構、觸點、保護裝置(各種脫扣器)、滅弧系統等組成，如圖2。其主觸點是靠手動操作或電動合閘的，主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。當電路過載時，熱脫扣器的熱元件發熱使雙金屬片上彎曲，推動自由脫扣機構動作。當電路欠電壓時，欠電壓脫扣器的銜鐵釋放，也使自由脫扣機構動作。

     圖2 1P斷路器內部結構

     1P斷路器、1P N和2P斷路器、3P斷路器的區別：1P斷路器：只能接一根線，一般是火線，那么另外一根線零線只能從零線端子排引出。1P斷路器只接上了火線，因此只能夠?qū)�火線進行檢測。1P N和2P斷路器：由于這兩個斷路器都可以接兩根線，1P N斷路器和2P斷路器則可以同時控制零線和火線，讓零火線的通斷保持同步。但是，1P N斷路器，雖然同時接入了零火線，但是依舊只能夠?qū)�火線進行檢測，保護效果與1P斷路器相同。2P斷路器則可以同時對兩根線進行檢測，同時保護兩根線。3P斷路器：3P斷路器用于純?nèi)�相電路，其原理與2P斷路器相同。

     在日常使用中需要注意的是：1.總開關我們一定要選用2P的空氣開關；2.照明回路的開關建議大家選用1P N的空氣開關；3.其余所有插座的回路開關，建議大家選用2P的帶漏電保護功能的漏電保護器，這個很有必要，最次也要選用1P帶漏電保護功能的漏電保護器。
