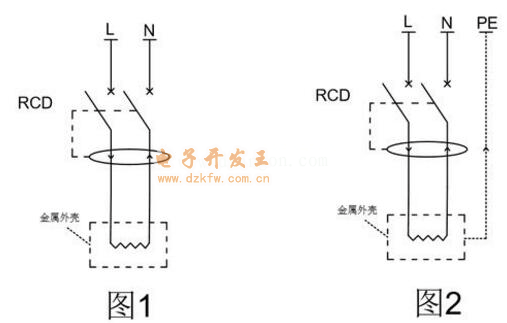

我們先看圖1，當設備發(fā)生漏電時，金屬外殼會帶電。由于外殼沒有接地線，所有不會有電流流向其他地方。此時零序電流互感器內的火線和零線電流大小相等方向相反，漏電開關不動作。
也許有的朋友可能會說，設備放在地上會有電流流向大地。由于設備放在地上，設備外殼和大地接觸不是很好，流向大地的電流非常小，往往不足以讓開關動作。就好比你把設備外殼接地線直接放在地上一樣是沒有效果的。
所以，此時漏電設備外殼帶電，人摸到會發(fā)生觸電。當通過人體的電流超過漏電電流動作值（一般為30mA）一樣會動作，但是已對人產生危險。
我們再看圖2，當設備發(fā)生漏電時，會有一部分電流通過設備外殼流向地線。此時零序電流互感器內的火線和零線電流大小不相等，當它們的差值達到漏電開關動作值，漏電開關會動作。
總結
漏電開關是否動作，和外殼是否接地有很大的關系。接地線不允許直接綁在金屬水管、煤氣管上，必須要可靠接地。接地電阻原則上來講越小越好，接地電阻4Ω以下即可到達國家標準。
