電動葫蘆不接地線能運行嗎?電動葫蘆電路圖
電動葫蘆就是一部小吊車了，講白了就是一個電機正反轉控制而已，地線只是一種保護線而已，本質上并沒有參與控制回路，所以你接不接電線和有沒有電沒有本質關聯，一般電機，單相的火線零線到位就可以運行，三相的三條相線供給負載就可以滿足運行

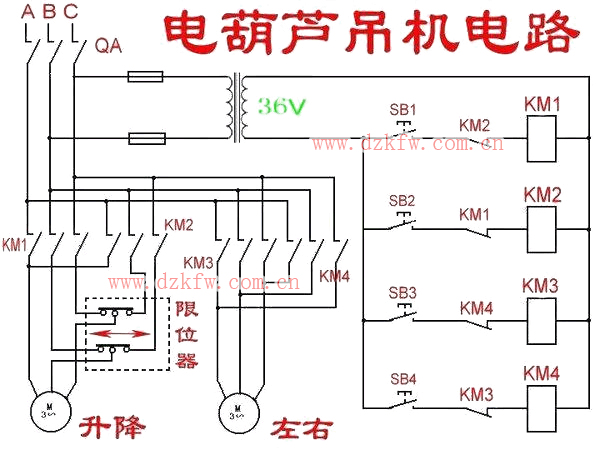

上圖為一般電動葫蘆的電路圖，可以看到并沒有畫出地線的，也就是說很多廠家安裝時候未必都有裝地線的，一樣可以運行，這是三相的兩個電機，一個控制升降，一個控制左右，通過接觸器來連鎖，只要空氣開關QA合閘，SB1-SB4任何一個按鈕按下，兩個電機種的一個就有電過來了，電機就能運行，電動葫蘆就處于工作狀態。
任何的電器設備，為了安全運行在設計與制造過程中，若考慮到使用者的安全，以及設備在復雜的環境下能正常運行，而設置了地線保護。因此當設備安裝時，若有地線的要求必須聯接可靠的地線，否則操作人員的人身安全將受到威脅，以及設備的可靠運行將大打折扣。由于電器設備應用環境的不同，對設備的要求也不同，比如大家常見的加油站，以及粉塵嚴重的環境，易燃易爆的環境等電器設備必須要有可靠的線。對于那些接地要求不高的設備，以及那些環境要求情況下也沒必要接地線，因此原設計及制造時就沒有設置地線。
