巧制小功率直流固體繼電器，Power DC solid state relay

關鍵字：固態繼電器電路圖

這款直流固體繼電器不但成本低，而且靈敏度極高，一裝即成。

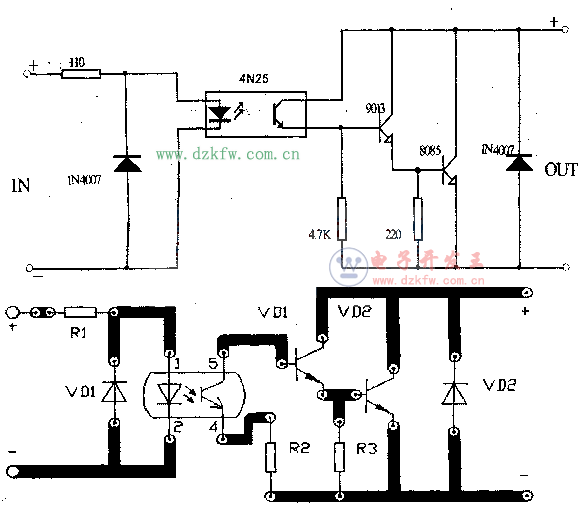

　　工作原理：如圖所示，IC為光電耦合器，R1為輸入端限流電阻，VT1、VT2組成復合管的輸出控制器件，VD1、VT2分別為輸入端、輸出端的保護二極管。當固體繼電器輸入端(IN)加上直流電壓時，其輸出端(OUT)的“正”端與“負”端之間即導通，允許負載電流從正極流到負極，即可用于直流電路中的各種全自動的控制。
　　在實際制作成品時，按圖中的描繪和該制作的電路板；長50口寬35口左右即可。在將所有元器件全部焊入電路板，再用絕緣材料料制作一個外殼，將電路板上的原件安裝在盒內。
　　再打4個固定孔的左右兩則的輸入、輸出接線端應留在外殼外面。外殼上應標明輸入、輸出各接線端的標志。制作成功的直流固體繼電器可投入制作實驗中。
