冷／熱飲水機電路原理與維修,water dispenser schematic and fixing

關鍵字：HA17393,飲水機控制電路，飲水機維修，飲水機電路圖

一、電路原理

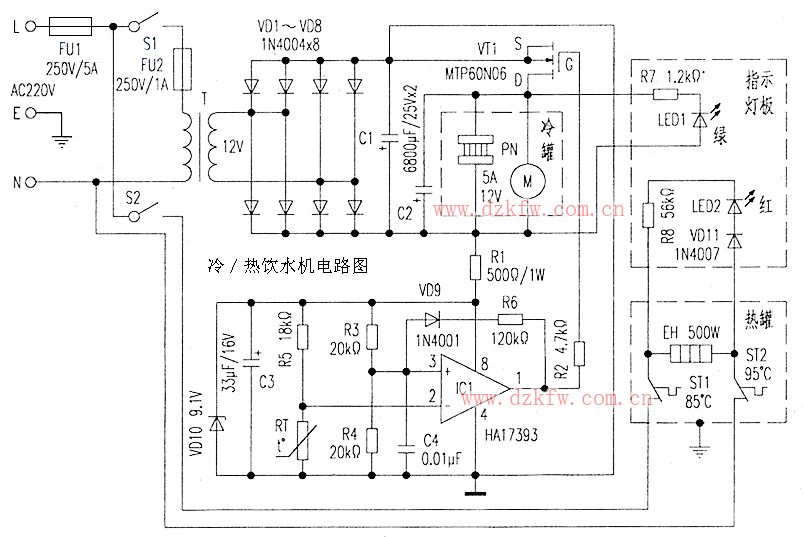

  1．制冷電路   S1為制冷電路電源開關。閉合S1。220V市電經保險管Fu1、Fu2加至電源變壓器T初級。次級輸出12V交流電壓．經二極管VD1～VD8橋式整流、電容C1濾波，輸出12V直流電壓作為制冷片PN、風扁M制冷時工作電源。同時由電阻R1、二極管VD10、電容C3組成穩壓電路．輸出9.1V穩定的直流電壓作為溫度控制檢測電路工作電源。

    由雙電壓比較器IC1(HA17393，電路中只用了一個比較器)及具有負溫度系數的熱敏電阻RT等外圍元件組成溫度檢測電路。其中，9.1V電壓經電阻R3、R4分壓后加至IC1同相輸入端③腳作為參考電壓。由電阻R5、熱敏電阻RT分壓后加至IC1反相輸入端②腳作為信號電壓。熱敏電阻RT緊貼在冷罐的外壁，用來檢測冷罐的水溫。當冷罐內冷水溫度上升到15℃時。RT阻值下降，則IC1②腳電壓低于③腳電壓，輸出端①腳輸出高電平，該高電平經電阻R2加至場效應管VT1的G極。VT1導通，12V直流電壓經VT1的D極加至冷罐。此時，12V直流電壓經電容C2再次濾波(目的是減小直流電壓紋波系數)，制冷片PN得電制冷，風扇M運轉為制冷散熱。同時制冷指示燈LED1亮(綠光)，指示飲水機處于制冷狀態。

    當冷罐水溫下降到5℃左右時，熱敏電阻RT阻值隨之升高．IC1②腳電壓跟隨上升，當高于③腳電壓時，①腳輸出低電平，VT1截止，PN、M同時失電而停止制冷，LED1熄滅。指示飲水機處于保溫(冷)狀態。當飲用冷水自動補人涼水或水溫自然回升到15℃時，制冷電路自動進入制冷，重復上述制冷過程，使水溫保持在5℃～15℃之間。由二極管VD9、電阻R6組成制冷鉗位電路，保證制冷電路保溫時不致頻繁啟動制冷。

  2．加熱電路    S2是加熱電路的電源開關。閉合S2,220V市電經保險管Fu1,與加熱溫控器ST1、電熱管EH、防干燒溫控器ST2組成加熱電路。EH得電對熱罐的水進行加熱，同時加熱指示燈LED2亮(紅光)。當水溫升高到溫控器sT1上限動作溫度(96℃)時，sT1觸點自動斷開，EH停止加熱，LED2熄滅，飲水機進入保溫狀態。當飲用熱水自動補入涼水或斷電自然降溫到溫控器sT1下限動作溫度(80℃)時，sT1觸點自動閉合，EH再作新一輪加熱，使熱罐水溫保持在80℃～96℃之間。

  ST2起無水防干燒保護作用。當熱罐無水而誤閉合加熱開關S2時，電熱管立即產生高溫，強制ST2觸點迅速斷開，切斷電熱管電源．防止燒壞電熱管或火災事故發生。ST2非自動復位型，動作后需手動復位，否則加熱電路不會接通。

  二、故障維修

  [例1]閉合S1，制冷指示燈LED1不亮，不制冷。

  分析檢修：根據故障現象分析．多是直流供電電路或溫度控制檢測電路相關元件損壞所致。若測量C1兩端12V直流電壓正常，則故障發生在R1或RT，一般以RT引線折斷或測溫頭斷裂較多見，致使IC1①腳始終處于低電平引起故障。檢查焊牢引線或更換RT，故障即排除。

    [例2]閉合S1，制冷指示燈LED1亮，但不制冷。

    分析檢修：制冷指示燈LED1亮，說明直流供電電路及溫度控制檢測電路工作正常。不制冷多是制冷片PN擊穿開路所致。用萬用表測量PN兩端正常電阻約2.5Ω，若為無窮大，說明制冷片已擊穿。用TEC1-12705型、5A、DCl2V制冷片更換，故障即排除。

    [例3]閉合S2，加熱指示燈LED2不亮．不加熱。

    分析檢修：故障現象說明市電未進入加熱電路。通常因頻繁操作S2，加之電熱營電流大，導致開關觸點燒蝕不導通，更換S2(KCD-1型5A、AC250V)，故障即排除。

    [例4]閉合s2，加熱指示燈LED2亮，但不加熱。

    分析檢修：故障現象說明市電進入加熱電路。不加熱多是EH燒壞引起的．用萬用表測量EH兩腳電阻無窮大(正常電阻約97Ω)，由此確認EH已燒壞。換用新的電熱管(500w)，故障排除。
