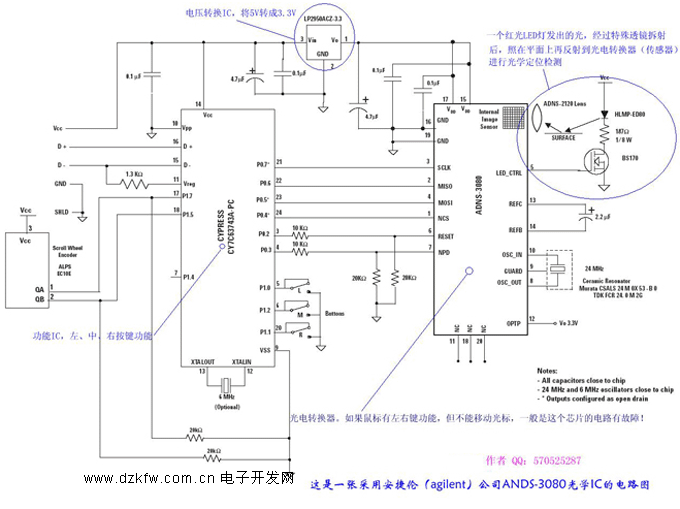

光電鼠標的電路一般都比較簡單，大多由二塊集成電路組成。一塊稍大的是COMS 感光IC ，另一塊一般為鼠標專用IC。感光CMOS 芯片通過鼠標移動產生的光線變化而得到位置信號，送到鼠標IC 的X、Y 輸入端。而鼠標IC 再收集左、右，滾輪鍵及滾輪前滾、后滾等信息隨著CL K時鐘信號一起送到PS2 或USB 口中去。

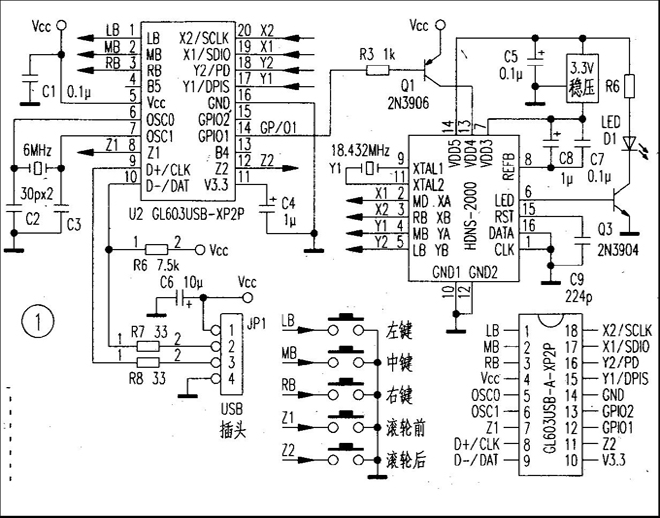

　　一、USB 光電鼠標。圖1 為使用GL603 - USB 鼠標IC 芯片及安捷倫的H2000（400CPI、每秒1500 次掃描） 為光電感應芯片的電路圖。

二、PS2 接口鼠標

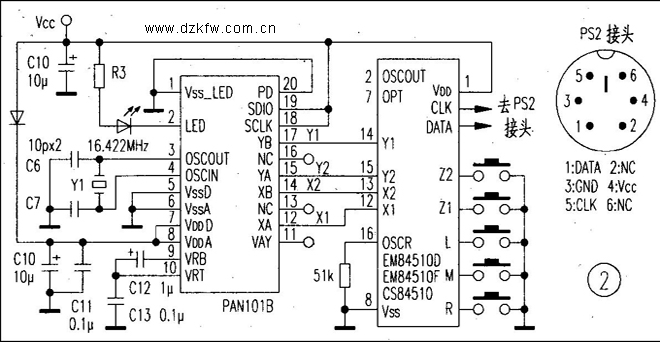

        圖2 為使用PAN101 - 208 （第三代光電IC 產品，800CPI 光學分辨率，2000 次掃描/ 秒） 為光電感應芯片，84510 系列芯片為鼠標IC 的PS2 接口光電鼠標電路。光電鼠標IC 一般來說都比較可靠。壞的多是按鍵開關或是鼠標線。鼠標線四根芯中，如果VCC或GND 斷線時，會出現光電鼠底面感光處無紅光發出，鼠標無法使用的故障。當CL K 或DATA 斷線時，出現鼠標雖然有紅光發出，但光標不動及所有按鍵無反應的故障。如果出現某個按鍵失靈時，基本是這個按鍵開關壞了。更換線及開關時，可以從舊的機械鼠上拆下來代用。如果光電鼠標出現某個方向移動時光標變得很慢，很可能是反射的凸鏡臟了，清洗即可。
