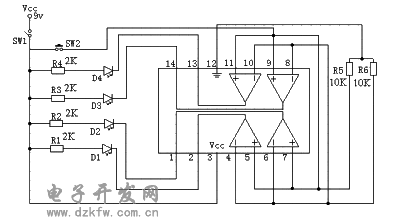

大家都知道在維修電磁爐的過程中，需要判斷339的好壞來確定故障部位，常用的方法就是把339從板子上拆下來，用萬用表測量各腳對地腳的正反向電阻來判斷好壞，非常的麻煩而且可靠性也不高。因此，我根據LM339的性能，用萬用板搭接了一個LM339的測試電路，感覺比較方便也很可靠；現介紹給大家，望能給大伙在維修帶來方便。電路如下：

     使用時我們把拆下的339插在測試板的管座上面，接通電源（符合片子的電壓都可以）四只發光二極管D1-D4發光；當按下SW2時339的同相端的電位大于反相端，電路翻轉輸出高電平，發光二極管熄滅。這樣我們就知道了四只比較器的翻轉情況，進而就可以掌握339的好壞。
