家用功放機大都采用環形變壓器供電。環形變壓器有漏磁小、轉換效率高、頻率響應寬等特點，可以提高功放機音質。如果環形變壓器燒壞，又買不到原配型號來替換，那只有采取手工繞制的方法來復制。下面介紹手工繞制的方法。
1．拆除舊繞組

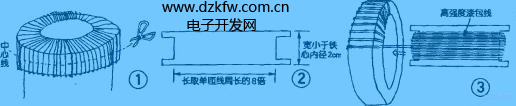

    用剪刀將絕緣紙剪破后即露出變壓器的次級繞組，次級繞組線徑通常較粗，在實際維修中極少見到有燒壞的情況，因其匝數不太多，故可一匝一匝地拆了以便統計匝數。多個次級繞組均可采取類似方法邊拆邊計匝數。初級繞組線徑較細，燒壞的情況較常見。由于初級繞組的匝數多在千匝以上，加之絕緣材料被燒熔后附著于線匝上，若仍采用上述方法來統計匝數，顯然是很麻煩的。快速處理方法是：用剪刀沿圓周上中心線將初級統組線圈一層層剪斷，然后將剪斷的線圈剝離鐵心，再數出根數即得總匝數。開剪方法如圖所示。

 2．對環形鐵心進行絕緣處理
    環形變壓器的鐵心通常用優質高導磁率硅鋼帶卷制而成。當初級線圈燒壞后，浸有絕緣漆的環形鐵心的絕緣層同時會不同程度地受損，在重新繞線圈前應進行浸漆處理。方法是：將環形鐵心浸在絕緣漆中，數分鐘后取出晾干，再在烘箱中烘干。然后在內外圓周上各粘貼一層膠帶，再將玻璃紙劃成寬約2cm的條狀，將鐵心包裹卷繞一層，并用雙面膠帶粘連接頭。
3．線梭制作
    為了便于手工操作，必須制作一種專用的繞線線棱。筆者設計了一種“工”字形的線梭，如圖2所示。它可用塑料薄片或不銹鋼薄片加工而成，可取為單股線匝周長的8倍左右，寬度小于環形鐵心內徑2cm左右。這樣的線核不僅穿繞方便，還可減少穿繞次數。顯然，漆包線在線梭上繞一圈的長度為單股線匝周長的8×2＝16倍，若采用雙線并繞，線梭上每一圈漆包線就可在環形鐵心上繞32匝。以影皇AV－228專業功率放大器為例，其環形變壓器初級線圈為1068T。雙線并繞為534T，因而在線梭上繞534÷I6≈34圈漆包線就夠用了。
 4．繞制線圈
    先繞初級繞組，取和原線徑相近的優質高強度漆包線，雙線并繞在“工”字形線梭上，圈數滿足要求后剪下。將雙線頭用雙面膠粘附在環形鐵心的外圓周上，使線梭在環形鐵心的內孔中穿繞，如圖3所示。一層線圈繞好后，刷上一層絕緣漆（有利于線匝定位及絕緣），并用玻璃紙包上一層，再繞第二層線圈。繞好后，將兩線圈的頭尾相接使其串聯，另兩根線頭用軟皮線焊接引出，并做好絕緣。在初級統組上加一層層間絕緣紙后再繞次級繞組，繞制方法與初級繞組繞法類同。
    當所有繞組繞制完畢后，將環形變壓器放入恒溫箱中烘烤一段時間，以使絕緣漆干燥。再在最外層用一層較厚的絕緣紙包好，環形變壓器就制作完成了。
