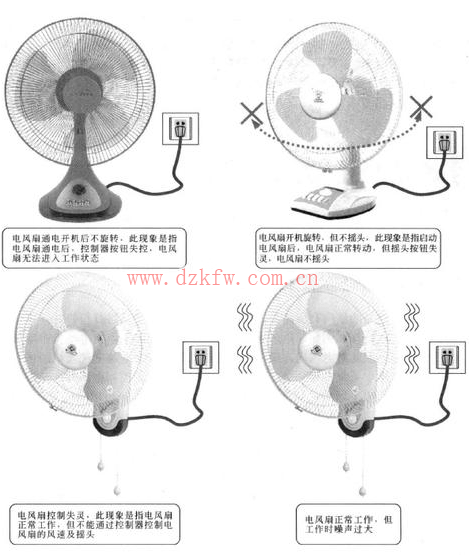

圖1 圖解電風扇常見故障與維修

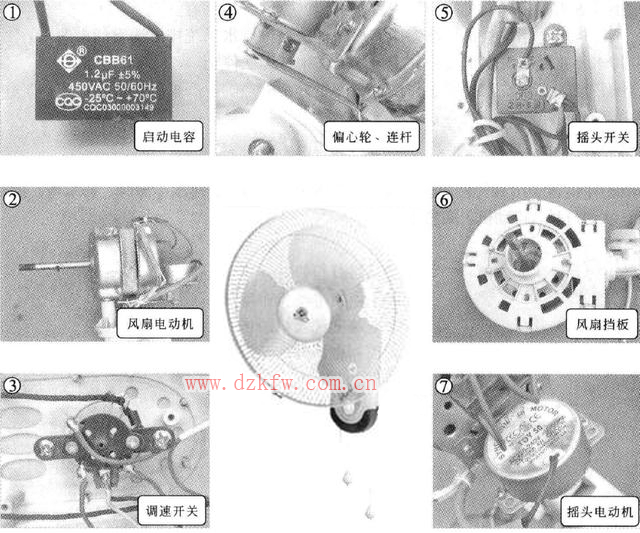

電風扇經常出現故障的部件有，啟動電容，風速電動機，調速開關，搖頭開關，搖頭電動機，偏心輪，連桿，風扇擋板等損壞或變形造成的。部件如圖2所示；


①為啟動電容，主要為風扇電動機提供啟動信號，損壞后可能造成風扇電動機不工作的故障。
②為風扇電動機，主要用來帶動風葉旋轉，損壞后會造成電風扇無法工作的故障。
③為調速開關，是電風扇的控制電路部分，主要用來控制風扇的轉速，一般分為三個檔，即低中高速，損壞后可能造成電風扇不工作或不調速。
④為偏心桿和連桿，用來連接搖頭電機，損壞后則可能造成電風扇搖頭不正常，
⑤為搖頭開關，也屬于電風扇的控制電路部分，用來控制搖頭電動機，損壞后，則可能造成風扇不搖頭或搖頭不正常。
⑥為風扇擋板，主要用來固定風扇電機，損壞后，則可能造成工作噪音大故障。
⑦為搖頭電動機，主要用來實現風扇搖頭功能，損壞后，可能造成搖頭功能不正常。
故障檢查及維修
①電風扇通電后不工作，重點對啟動電容和風扇電動機進行檢修
② 電風扇不搖頭重點對搖頭電動機，搖頭開關偏心輪及連桿進行檢修。
③風速調速失靈，重點對調速開關及導線的連接狀況進行檢查。
④電風扇工作噪聲大，重點檢查擋板上的固定桿和夾緊螺釘。

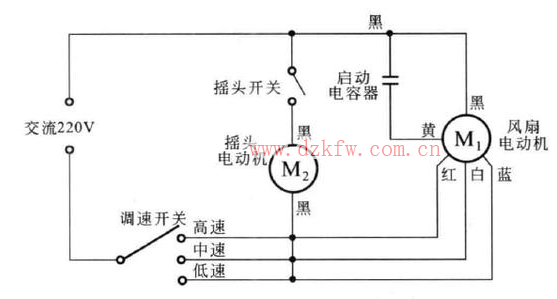

具有搖頭功能的電風扇電路圖，如下圖所示：
