中間繼電器概述

　　中間繼電器是一種通過控制電磁線圈的通斷，將一個輸入信號變成多個輸出信號或?qū)⑿盘柗糯螅�即增大觸頭容量）的繼電器。中間繼電器是用來轉換控制信號的中間元件，其輸入信號為線圈的通電或斷電信號，輸出信號為觸頭的動作。它的觸頭數量較多，觸頭容量較大，各觸頭的額定電流相同。

　　當其他繼電器的觸頭數量或觸頭容量不夠時，可借助中間繼電器來擴大它們的觸頭數或增大觸頭容量，起到中間轉換（傳遞、放大、翻轉、分路和記憶等）作用。中間繼電器的觸頭額定電流比其線圈電流大得多，所以可以用來放大信號。將多個中間繼電器組合起來，還能構成各種邏輯運算與計數功能的電路。

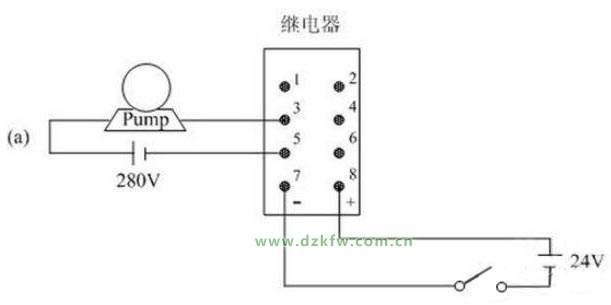

　　中間繼電器接線圖

　　不同的繼電器接線方法會有些差異。下面介紹的是8個接線端子的接線方法。

　　5和6是一對公共端子，1和 2是一對常閉觸點，3和4是一對常開觸點。7、8不通電時，5—6和1—2接通，通電后就會斷開1—2，而5—6不斷，再和3—4接通。

　　一般中間繼電器是雙刀雙擲開關，7—8端子接內部的線圈，使用時會并聯一個續流二極管，二極管接入時的極性和繼電器端子標注相反（8+接二級管的負極，7-接二級管的正極），達到預定值時，繼電器會工作驅動電路斷開，那一瞬間會因?yàn)樽愿须妷寒a(chǎn)生很高的的電流，而這個電流會流過續流二級管，而不會經過起到電路，從而保護了電路中的元件。

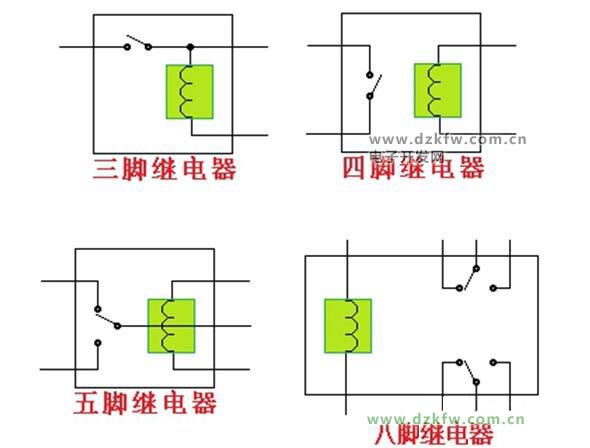

　　8腳繼電器接線圖

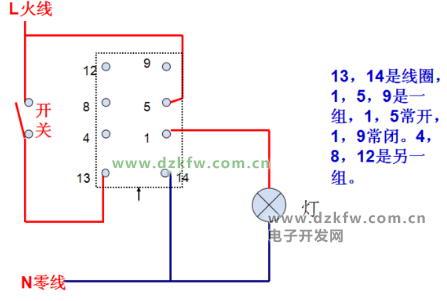

　　24v繼電器8腳接線圖
