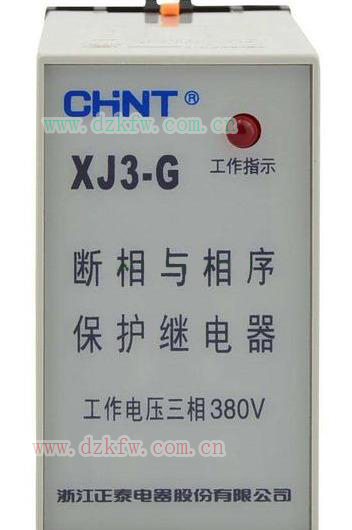

圖1
圖1是一臺斷相與相序保護器，它的作用就是當線路相序不對，或者出現斷相，此繼電器觸點將不動作，從而使串在其觸點中的控制回路不能導通，無法工作。
它的內部工作原理是：當三相相序正確時，經過阻容元件降壓后電壓較高，可以驅動檢測機構動作，觸點動作，比如常開接通，使串聯的控制回路導通，可以正常工作。當三相相序錯誤或者出現斷相，經阻容元件降壓后電壓低，不足以驅動執行檢測機構動作，繼電器處于復位狀態，比如常開觸點，處于斷開狀態，串聯在外部控制回路當中，控制回路無法接通。
它的外部接線其實很簡單，按著上面標出的接線圖接線即可。


圖2
如圖2，即為接線圖。1、2、3接線柱分別接三相電源，5、6接線柱為常開，7、8為常閉。一般在送電回路當中，用到其常開點，也就是接5、6兩個接線柱。


圖3
圖3，是龍門吊控制盤，此斷相錯相保護繼電器用到的就是常開觸點。將常開觸點串聯到龍門吊送電控制回路當中。如出現相序錯誤或者斷相，龍門吊將無法送電。

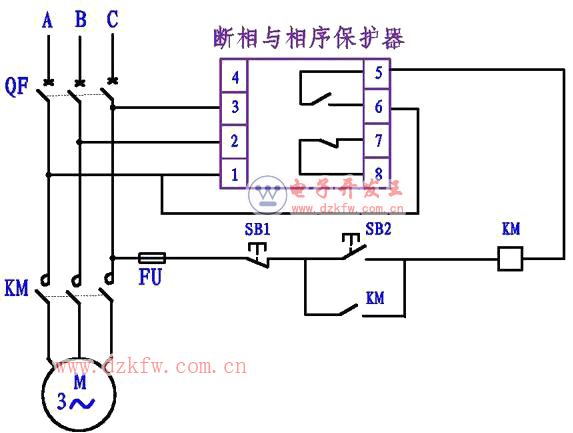

圖4
圖4，舉例，如圖，即是斷相與相序保護繼電器在自保電路中的接線方法。為了更直觀，給電路標上紅色，如下圖。

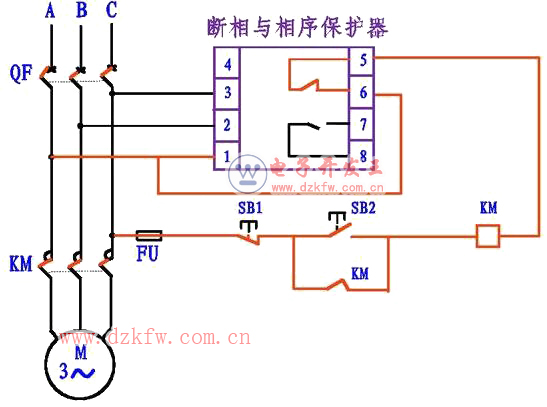

圖5
如圖5，合上斷路器QF，如果電源相序正確，5、6接線柱之間常開觸點閉合，使外部自保電路能夠正常工作，按下啟動按鈕SB2接觸器KM將能吸合。如果相序不對，5、6之間常開點無法閉合，按下啟動按鈕，由于回路不通，KM無法吸合，這時就需要將1、2、3接線柱上的三根相線任意調動兩根，才能正常工作。
