繼電器有那些元件組成
繼電器一般由3個基本部分組成：檢測機構、中間機構和執行機構。
低壓控制系統中的控制繼電器大部分為電磁式結構。

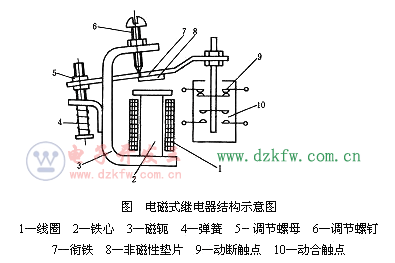

下圖為電磁式繼電器的典型結構示意圖。 電磁式繼電器由電磁機構和觸頭系統兩個主要部分組成。



電磁機構由：線圈 1 、鐵心 2 、銜鐵 7 組成。觸頭系統由于其觸點都接在控制電路中，且電流小，故不裝設滅弧裝置。它的觸點一般為橋式觸點，有動合和動斷兩種形式。另外，為了實現繼電器動作參數的改變，繼電器一般還具有改變彈簧松緊和改變銜鐵打開后氣隙大小的裝置，即反作用調節螺釘 6 。
當通過電流線圈1的電流超過某一定值，電磁吸力大于反作用彈簧力，銜鐵 7 吸合并帶動絕緣支架動作，使動斷觸點 9 斷開，動合觸點 10 閉合。通過調節螺釘6 來調節反作用力的大小，即調節繼電器的動作參數值。
