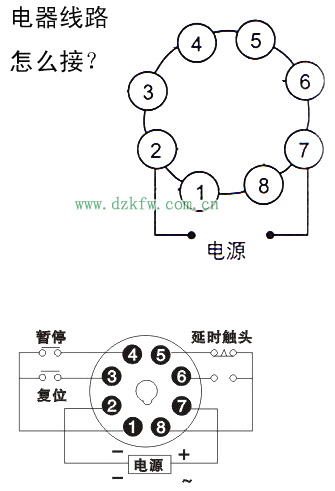

接線插頭：8針圓插頭
針腳定義：
接線方式1（國內常規） 接線方式2（OMRON）
針號 針定義 針號 針定義
1 繼電器B公共端 1 外部開關公共端
2 電源零線N（AC85-265V）
3 繼電器B常開觸點 3 時間復位端子(RESET)/接通有效
4 繼電器B常閉觸點 4 計時允許端子(GATE)/斷開有效
5 繼電器A常閉觸點 5 繼電器A常閉觸點
6 繼電器A常開觸點 6 繼電器A常開觸點
7 電源火線L（AC85-265V）
8 繼電器A公共端 8 繼電器A公共端
 這種時間繼電器如何接線?

13，14本人接好電源后,繼電器就通電了,到了設定時間后另一盞指示燈也亮了,但是5和8接上設備后設備沒有通電,怎么接才對
 把你需要延時通電的設備接到9-5或12-8就可以了。比如你要把一個燈泡延時點亮，那你先把零線直接與燈泡連接，火線接在9或12端子上，再把5或8連接到燈泡上就好了。
13、14腳接到直流電源，13腳是負極、14腳是正。
1-9,4-12是常閉觸點，
接通電源后,到達設定時間,1-9斷開,5-9接通；4-12斷開，8-12接通。
電源斷開后,1-9立即接通,5-9斷開；4-12接通，8-12斷開。
13.14是線圈,接到電源上去.1-9,4-12是常閉觸點.
接通電源后,繼電器開始計時,到達設定時間,繼電器動作,1-9斷開,5-9接通.對面也是一樣的.
電源斷開后,繼電器重置,時間歸0,1-9重新接通,5-9斷開.
 這種繼電器是香港產的，4-12、1-9為常閉接點，8-12、5-9為常開接點。13-14是線圈工作電源，接線圈 ，注意觸點的額定電流是5A，使用時負載電流不能超過5A，否則會燒毀觸點。
DH48S-S時間繼電器接線方法

 產品型號：DH48S-1Z

時間繼電器的接線方法
第一、控制接線：你把它看成直流繼電器來考慮。3、7用來接12V控制電壓；2、7用來接24V控制電壓。其中的7當成直流電的負極，使用時接到零線。2接220V的火線。
第二、工作控制：雖然控制電壓接上了，但是是否起控制作用，由面板上的計時器決定。
第三、功能理解：它就是一個開關，單刀雙擲的，有一個活動點活動臂，就像常見的閘刀開關的活動刀臂一樣。8是活動點，5是常閉點，繼電器不動時，他們兩個相連。動作時，8、6相連。
第四：負載接線：電源的零線或負極接用電器的零線或負極端。電源的火線或正極接8腳，用電器的火線端或正極接6腳，5腳空閑不用。
第五、工作原理：計時無效期間，8、5相連，相當于我們平常電燈開關斷開狀態。有效時，繼電器動作，8、6相連，用電器得電工作，相當于我們平常電燈開關接通狀態
接線插頭：8針圓插頭
針腳定義：
接線方式1（國內常規） 接線方式2（OMRON）
針號 針定義 針號 針定義
1 繼電器B公共端 1 外部開關公共端
2 電源零線N（AC85-265V）
3 繼電器B常開觸點 3 時間復位端子(RESET)/接通有效
4 繼電器B常閉觸點 4 計時允許端子(GATE)/斷開有效
5 繼電器A常閉觸點 5 繼電器A常閉觸點
6 繼電器A常開觸點 6 繼電器A常開觸點
7 電源火線L（AC85-265V）
8 繼電器A公共端 8 繼電器A公共端

1，2是電源，第一組3，4是常開，3，5是常閉，，，第二組6，7是常開，68是常閉
