高低速是通過改變電機的極對數達到三相電機調速的目的。

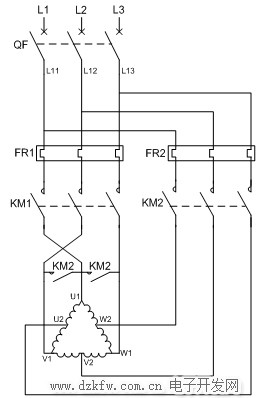

低速時運行KM1吸合，此時電機為四極電機，轉速在1500左右。高速時，KM2，KM3同時吸合，電機為2極電機，轉速成在3000轉左右。

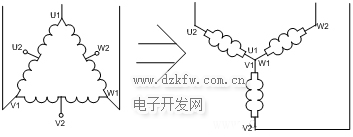

低速時 高速時
雙速電動機屬于異步電動機變極調速，是通過改變定子繞組的連接方法達到改變定子旋轉磁場磁極對數，從而改變電動機的轉速。 根據公式；n1=60f/p可知異步電動機的同步轉速與磁極對數成反比，磁極對數增加一倍，同步轉速n1下降至原轉速的一半，電動機額定轉速n也將下降近似一半，所以改變磁極對數可以達到改變電動機轉速的目的。這種調速方法是有級的，不能平滑調速，而且只適用于鼠籠式電動機。

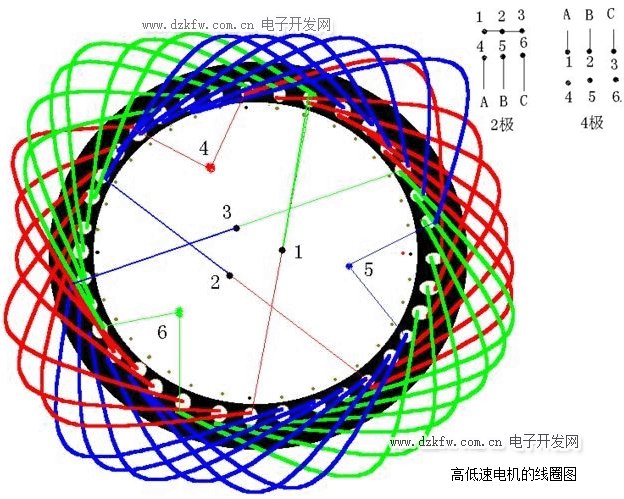

此圖介紹的是最常見的單繞組雙速電動機，轉速比等于磁極倍數比，如2極／4極、4級／8極，從定子繞組△接法變?yōu)閅Y接法，磁極對數從p＝2變?yōu)閜=1。
∴轉速比＝2／1＝2
