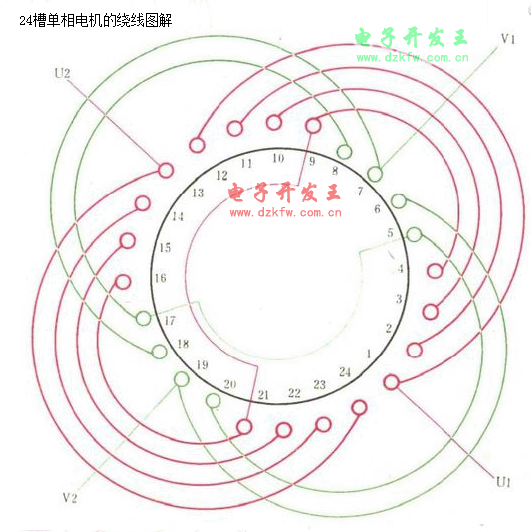

這是單相繞圈法：單機水泵里面有二組線圈，一組是副繞組（運轉線圈），一組是主繞組（啟動線圈），大多的電機的啟動線圈并不是只啟動后就不用了，而是一直工作在電路中的。啟動線圈電阻比運轉線圈電阻大些。啟動的線圈串了電容器的。

也就是串了電容器的啟動線圈與運轉線圈并聯，再接到220V電壓上。如果如圖的接法水泵轉向?yàn)檎�轉，則在公共端AB和副繞組Y分別解火線及零線，水泵轉向?yàn)榉崔D(zhuǎn)。

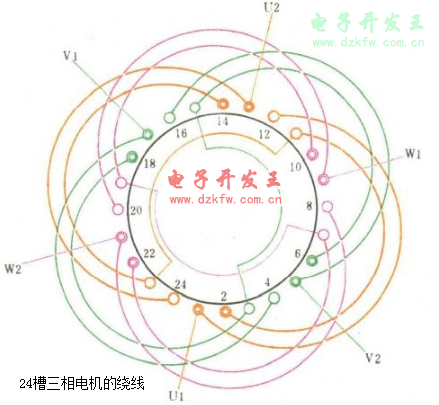

這是三相繞圈法：三相四極24槽電動機的每一相的一個磁極有一個線圈，線圈兩條有效邊之間相隔4個槽，相鄰的倆磁極線圈線頭連接是尾接尾，頭接頭。
