一、材料說明：

1、溫濕度傳感器說明

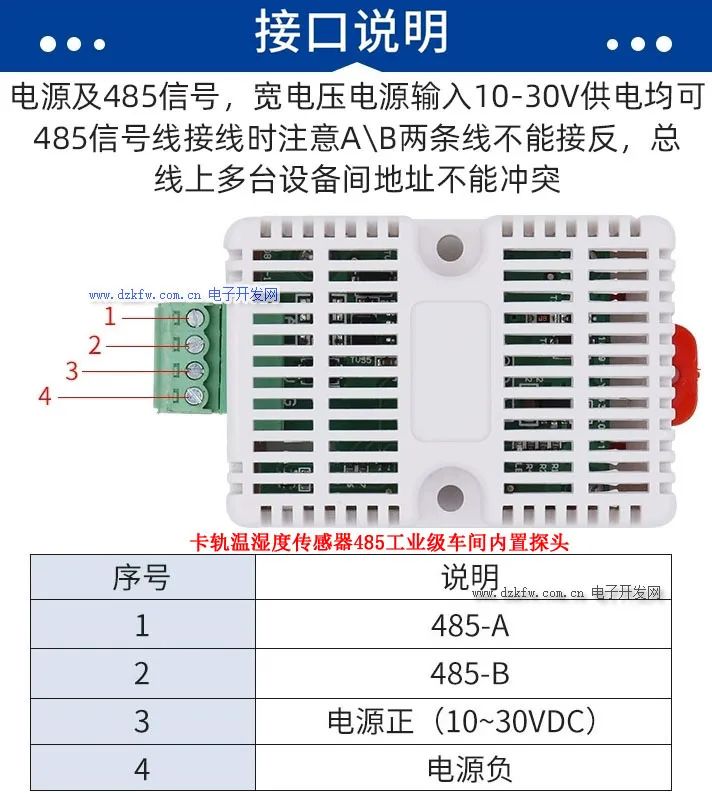

卡軌溫濕度傳感器485工業級車間內置探頭modbus協議導軌殼變送器，溫濕度傳感器實物圖如下：

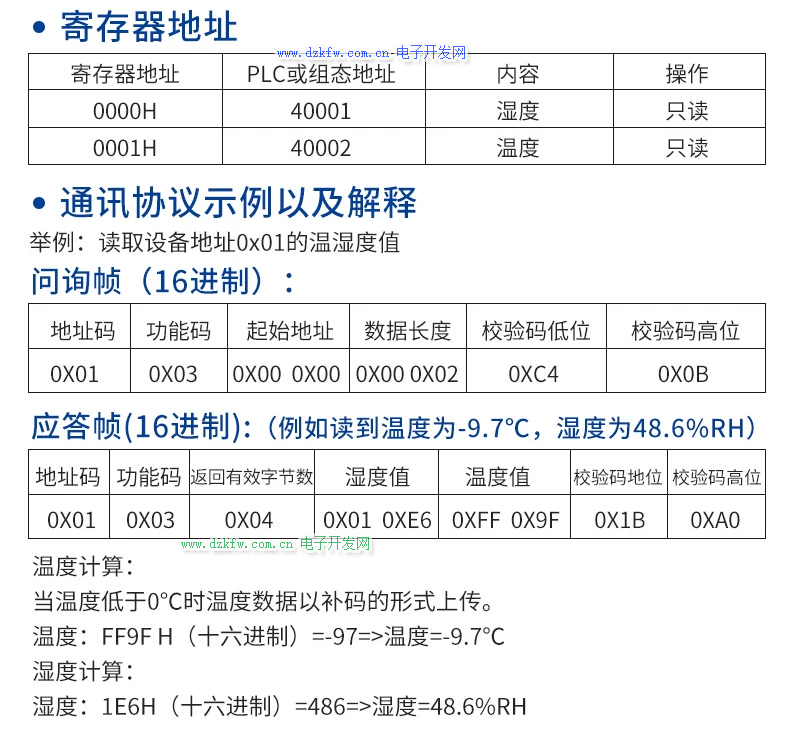

溫濕度傳感器的通訊說明：

2、西門子S7-200 SMART PLC 型號ST20

實物接線如下：

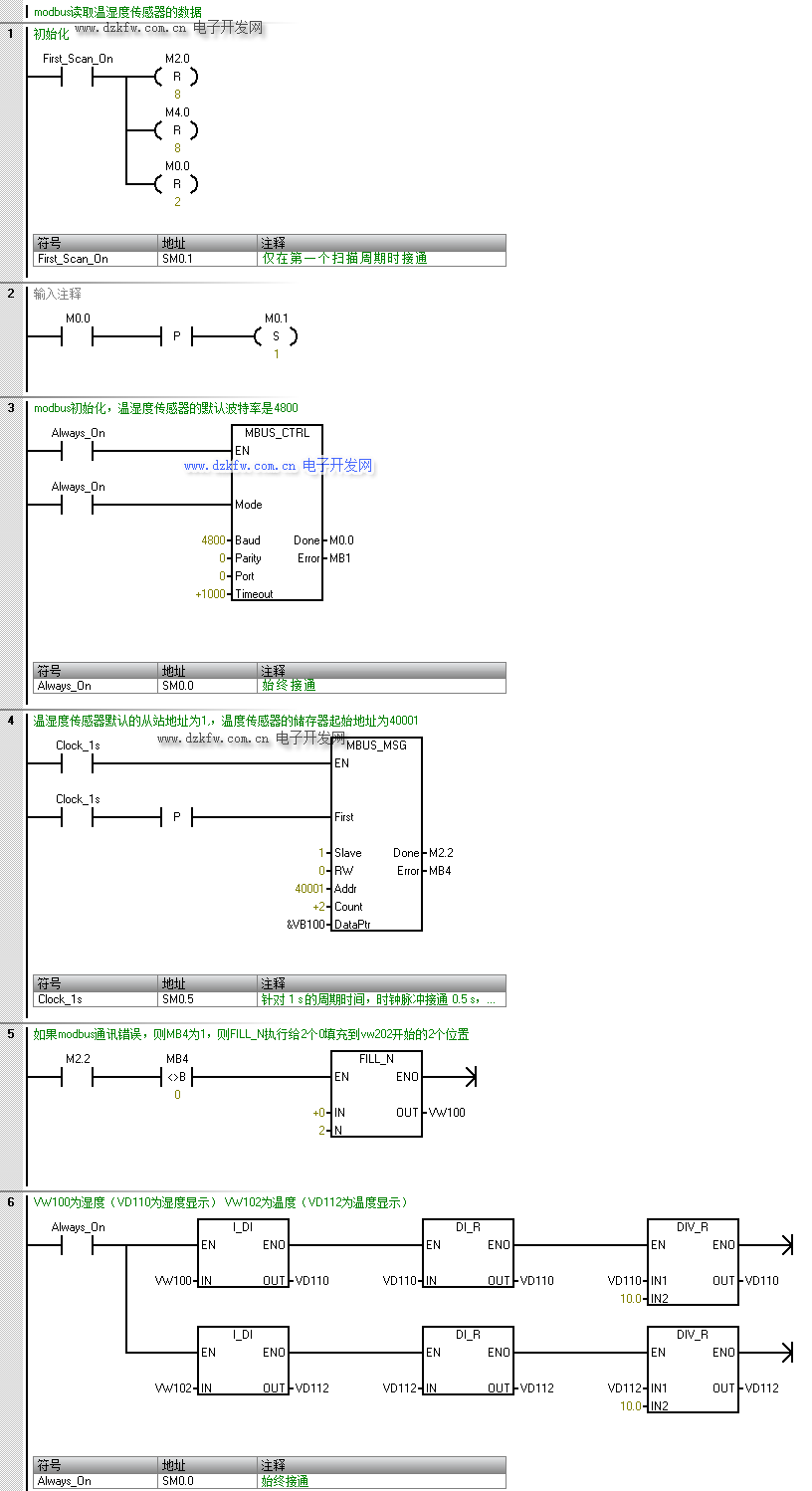

二、程序如下:

STL語句：

Network 1

// 初始化

LD     SM0.1

R      M2.0, 8

R      M4.0, 8

R      M0.0, 2

Network 2

LD     M0.0

EU

S      M0.1, 1

Network 3

// modbus初始化，溫濕度傳感器的默認波特率是4800

LD     SM0.0

=      L60.0

LD     SM0.0

=      L63.7

LD     L60.0

CALL   SBR1, L63.7, 4800, 0, 0, +1000, M0.0, MB1

Network 4

// 溫濕度傳感器默認的從站地址為1,，溫度傳感器的儲存器起始地址為40001

LD     SM0.5

=      L60.0

LD     SM0.5

EU

=      L63.7

LD     L60.0

CALL   SBR2, L63.7, 1, 0, 40001, +2, &VB100, M2.2, MB4

Network 5

// 如果modbus通訊錯誤，則MB4為1，則FILL_N執行給2個0填充到vw202開始的2個位置

LD     M2.2

AB<>   MB4, 0

FILL   +0, VW100, 2

Network 6

// VW100為濕度（VD110為濕度顯示） VW102為溫度（VD112為溫度顯示）

LD     SM0.0

LPS

ITD    VW100, VD110

AENO

DTR    VD110, VD110

AENO

/R     10.0, VD110

LPP

ITD    VW102, VD112

AENO

DTR    VD112, VD112

AENO

/R     10.0, VD112

三、運行效果圖：

西門子plc的FILL_N指令用法：填表（或者清空表）

FILL_N相信大家都用的比較多，主要是用來清空表的內容的，網上查到的內容多不夠白話，特寫一下教程，方便初學者理解，

FILL_N指令包含兩個個輸入和一個輸出。下面這個例子就是講2個0填充到vw100開始的2個位置，相當于清空表。如果modbus通信錯誤，則會執行清空溫濕度數據的操作。

讀取的數據效果：
